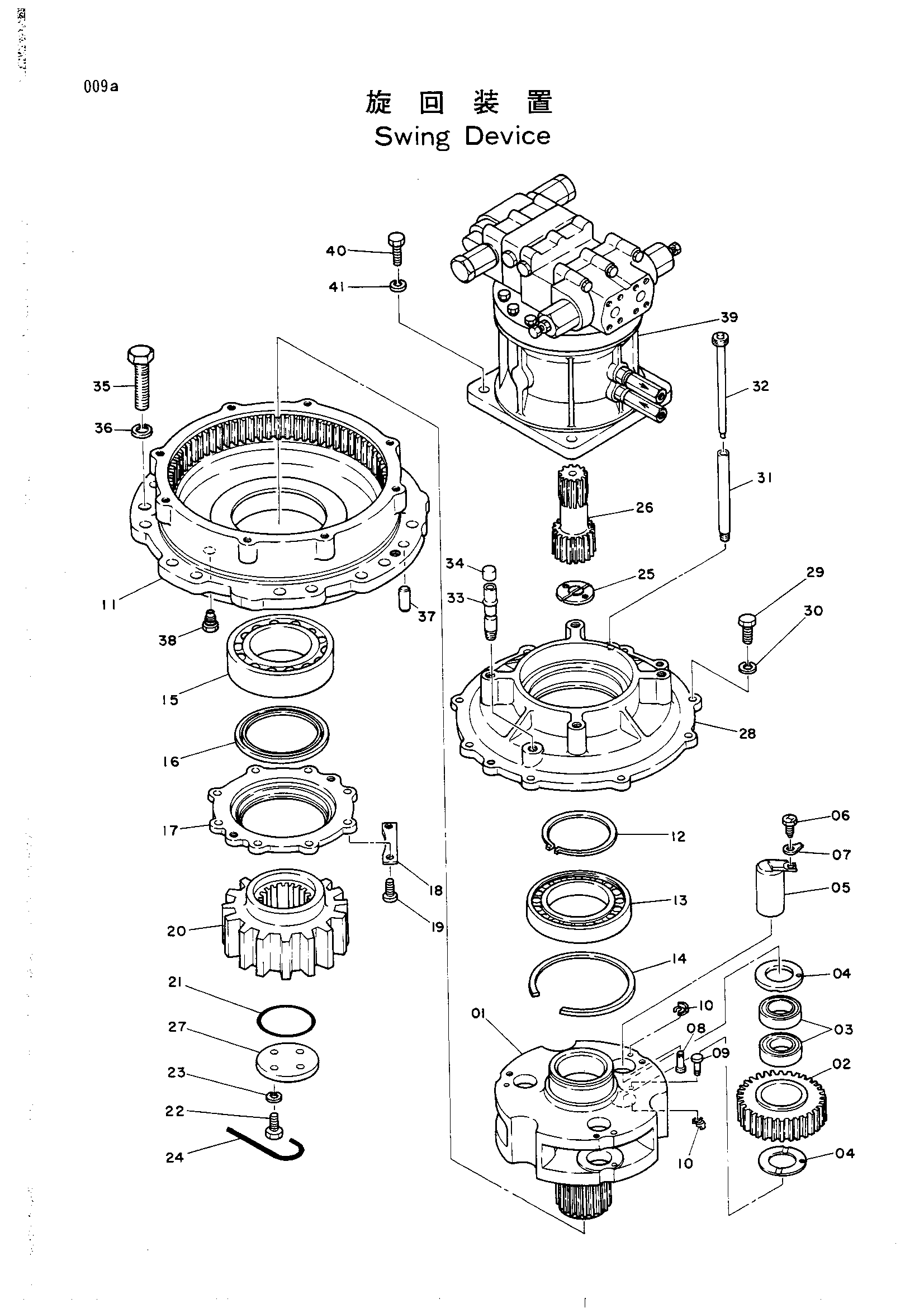

Поворот трансмиссия — HITACHI UH071

Заводская схема «Поворот трансмиссия» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1004840	Водило	1
01-38	9036747	Механизм поворота в сборе	1
01-38	9053689	Механизм поворота в сборе	1
02	3502315	Планетарная шестерня	3
03	4511577	Игольчатый подшипник	6
04	4109225	Упорная пластина	6
05	8501822	Палец	3
06	M111225	Болт	3
07	A590412	Шайба тонгуед	3
08	4109226	Палец	3
09	4109227	Палец	3
10	4109224 замена: 4139024	Зажим	6
10	4139024	Зажим	6
11	1005767	Корпус	1
11	1007846	Корпус	1
12	4511549	Стопорное кольцо	1
13	4511576	Роликовый подшипник	1
14	4081167	Стопорное кольцо	1
15	4067056	Роликовый подшипник	1
16	4148836	Масляное уплотнение	1
16	947010 замена: 4148836	Масляное уплотнение	1
17	3502316	Крышка	1
18	4511578	Стопорная шайба	4
19	M111436	Болт	8
20	3019089	Шестерня	1
21	4508195	Уплотнительное кольцо	1
22	4511579	Болт	4
23	A590914	Пружинная шайба	4
24	4501973	Провод	2
25	4143285	Упорная пластина	1
25	4513961 замена: 4143285	Плате.тхруст	1
26	2011752	Шестерня	1
27	4114651	Крышка	1
28	2013105	Крышка	1
29	M121645	Болт	8
30	A590916	Пружинная шайба	8
31	4511548	Трубка	1
32	9703989	Указатель уровня	1
33	4078071	Трубка	1
34	4078070	Колпачок	1
35	J932270	Болт	15
35	M122271	Болт	15
36	A590922	Пружинная шайба	15
37	J402050	Установочный штифт	2
38	960339	Фильтр	1
39	4108781 замена: 4155751	Гидромотор	1
39	4155751	Гидромотор	1
40	M212063	Болт	4
41	A590920	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
