Поршень насос — HITACHI UH071

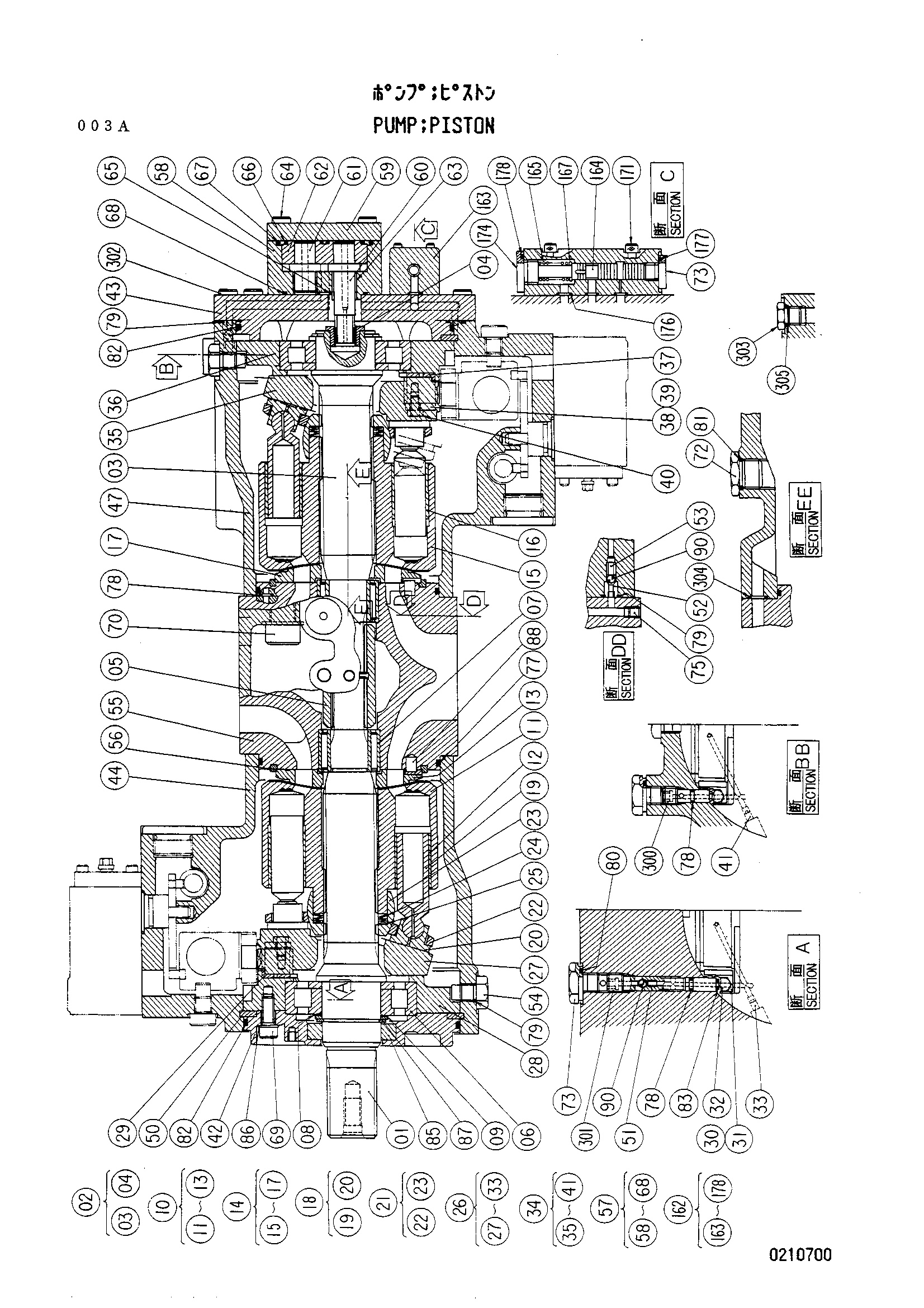

Заводская схема «Поршень насос» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4133429 | Поршневой насос | 1 | |
| 01 | 0175201 | Вал | 1 |
| 02 | 4139041 | Вал | 1 |
| 03 | 0175202 | Вал | 1 |
| 04 | 0210701 | Втулка | 1 |
| 05 | 0175204 | Втулка | 1 |
| 06 | 0175205 | Подшипник. ROL.. | 2 |
| 07 | 0175206 | Игольчатый подшипник | 2 |
| 08 | 0175207 | Регулировочная шайба | 2 |
| 09 | 0175208 | Проставка | 2 |
| 10 | 0175209 | Гидроцилиндр.. | 1 |
| 14 | 0175210 | Гидроцилиндр.. | 1 |
| 18 | 0175211 | Поршень | 1 |
| 21 | 0175212 | Пластина | 2 |
| 24 | 0175213 | Тарельчатая пружина | 8 |
| 25 | 0175214 | Регулировочная шайба | 2 |
| 26 | 0210702 | Пластина свасх | 1 |
| 30 | 0175216 | Хомут | 2 |
| 31 | 0175217 | Хомут | 2 |
| 32 | 0175218 | Болт | 4 |
| 34 | 0210703 | Пластина свасх | 1 |
| 38 | 0175216 | Хомут | 2 |
| 39 | 0175217 | Хомут | 2 |
| 40 | 0175218 | Болт | 4 |
| 42 | 0175220 | Крышка | 1 |
| 43 | 0210704 | Крышка | 1 |
| 44 | 0210705 | Корпус | 1 |
| 47 | 0210706 | Корпус | 1 |
| 50 | 0175222 | Фиксатор | 2 |
| 51 | 0210707 | Трубка | 1 |
| 52 | 0175224 | Сиденье | 3 |
| 53 | 0210708 | Ограничитель | 1 |
| 54 | 0210709 | Болт | 2 |
| 55 | 0210710 | Блок | 1 |
| 56 | 0175228 | Кольцо направляющая | 2 |
| 57 | 0175229 | Шестерённый насос | 1 |
| 59 | 0175230 | Крышка | 1 |
| 64 | M340850 | Болт с внутренним шестигранником | 4 |
| 65 | 4506408 | Уплотнительное кольцо | 1 |
| 66 | 985582 | Уплотнительное кольцо | 2 |
| 67 | A811050 | Уплотнительное кольцо | 1 |
| 68 | 0175231 | Уплотнительное кольцо | 1 |
| 69 | M340825 | Болт с внутренним шестигранником | 4 |
| 70 | 0175232 | Болт с внутренним шестигранником | 8 |
| 72 | 0175233 | Пробка | 3 |
| 73 | 0111535 | Пробка | 7 |
| 75 | 0195130 | Пробка | 43 |
| 77 | A811130 | Уплотнительное кольцо | 2 |
| 78 | 4506406 | Уплотнительное кольцо | 10 |
| 79 | 4506320 | Уплотнительное кольцо | 5 |
| 80 | 4506416 | Уплотнительное кольцо | 6 |
| 81 | 4506424 | Уплотнительное кольцо | 3 |
| 82 | 0175236 | Уплотнительное кольцо | 2 |
| 83 | 4506403 | Уплотнительное кольцо | 2 |
| 85 | 0175237 | Масляное уплотнение | 1 |
| 86 | 0175238 | Уплотнительная шайба | 4 |
| 87 | 0175239 | Стопорное кольцо | 2 |
| 88 | 0175240 | Палец | 2 |
| 90 | 0210711 | Стальной шарик | 4 |
| 162 | 0210712 | Клапан | 1 |
| 163 | 0210713 | Корпус | 1 |
| 164 | 0210714 | Золотник | 1 |
| 165 | 0175283 | Пружина | 1 |
| 167 | 0175284 | Шайба | 1 |
| 171 | 0210715 | Болт с внутренним шестигранником | 4 |
| 174 | 0175288 | Пробка | 1 |
| 176 | 4506408 | Уплотнительное кольцо | 3 |
| 177 | 4506416 | Уплотнительное кольцо | 1 |
| 178 | 4506420 | Уплотнительное кольцо | 1 |
| 300 | 0210716 | Трубка | 1 |
| 301 | 0210717 | Ограничитель | 1 |
| 302 | 0210718 | Болт с внутренним шестигранником | 8 |
| 303 | 0210719 | Пробка | 1 |
| 304 | 4506412 | Уплотнительное кольцо | 4 |
| 305 | 957366 | Уплотнительное кольцо | 1 |
| 496 | 0210720 | Рычаг | 2 |
| 497 | 0210721 | Поршень серво | 2 |
| 498 | 0175262 | Установочный винт | 2 |
| 499 | 0210722 | Ограничитель | 2 |
| 500 | 0210723 | Ограничитель | 2 |
| 501 | 0210724 | Кольцо | 2 |
| 503 | 0210725 | Корпус | 2 |
| 504 | 0195130 | Пробка | 4 |
| 505 | 0210726 | Крышка | 2 |
| 506 | 0210727 | Клапан поворотный | 2 |
| 507 | M340620 | Болт с внутренним шестигранником | 4 |
| 508 | 0175255 | Болт с внутренним шестигранником | 4 |
| 509 | 94-2011 | Пробка | 2 |
| 512 | 0175256 | Рычаг | 1 |
| 513 | 0175257 | Проставка | 1 |
| 514 | 0175258 | Проставка | 1 |
| 518 | 985099 | Уплотнительное кольцо | 1 |
| 519 | A811040 | Уплотнительное кольцо | 1 |
| 520 | 4506406 | Уплотнительное кольцо | 2 |
| 521 | 0175260 | Масляное уплотнение | 1 |
| 522 | M530810 | Корончатая гайка | 1 |
| 523 | 0175261 | Стопорное кольцо | 1 |
| 524 | A761616 | Шплинт | 1 |
| 525 | 0175262 | Установочный винт | 1 |
| 526 | 0210728 | Втулка | 2 |
| 529 | 0195157 | Седло пружины | 4 |
| 532 | 0210729 | Пружина | 2 |
| 533 | 0210730 | Пружина | 2 |
| 534 | 0195155 | Шайба | 2 |
| 538 | 0195159 | Поршень | 2 |
| 539 | 0195150 | Проставка | 2 |
| 541 | 0210731 | Поршень | 2 |
| 542 | 0210732 | Корпус | 2 |
| 543 | 0195153 | Пружина | 2 |
| 544 | 0195154 | Сиденье | 2 |
| 545 | 0210733 | Болт с внутренним шестигранником | 16 |
| 546 | M341040 | Болт с внутренним шестигранником | 4 |
| 550 | 0210734 | Уплотнительное кольцо | 8 |
| 553 | 4506420 | Уплотнительное кольцо | 4 |
| 555 | 4506416 | Уплотнительное кольцо | 2 |
| 557 | M500807 | Гайка | 2 |
| 558 | M581815 | Гайка | 4 |
| 559 | 0195171 | Установочный винт | 2 |
| 560 | 0175281 | Установочный винт | 4 |
| 600 | 0210735 | Рычаг | 2 |
| 603 | 0210736 | Палец | 2 |
| 604 | 0195143 | Палец | 2 |
| 605 | 0195156 | Седло пружины | 2 |
| 606 | 0210737 | Крышка | 2 |
| 607 | 0210738 | Болт с внутренним шестигранником | 8 |
| 608 | 0210739 | Болт | 2 |
| 609 | 0195164 | Пробка | 2 |
| 610 | 0210740 | Пробка | 2 |
| 611 | 4509180 | Уплотнительное кольцо | 4 |
| 612 | 4506418 | Уплотнительное кольцо | 2 |
| 613 | 4506412 | Уплотнительное кольцо | 2 |
| 614 | 4506406 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
