Гидроцилиндр рукояти — HITACHI UH071

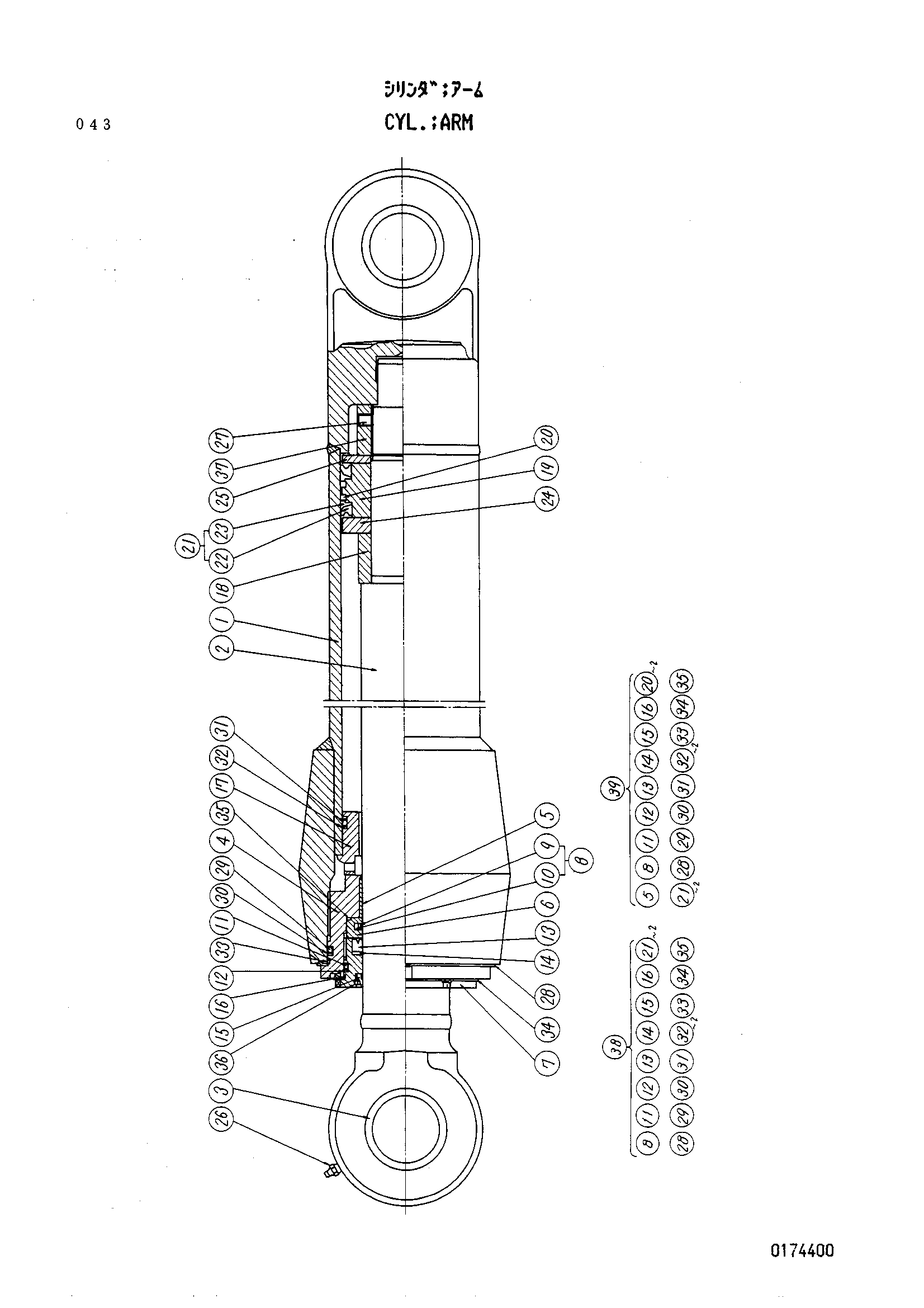

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2012843 | Гидроцилиндр рукояти | 1 | |
| 1 | 0174401 | Труба гидроцилиндра. | 1 |
| 2 | 0174402 | Шток поршня | 1 |
| 3 | 0174403 | Втулка | 2 |
| 4 | 0174404 | Головка гидроцилиндра | 1 |
| 5 | 992614 | Втулка | 1 |
| 6 | 0174405 | Держатель | 1 |
| 7 | 0174406 | Держатель | 1 |
| 8 | 0157801 | Уплотнительное кольцо | 1 |
| 9 | 0140702 | Кольцо | 1 |
| 10 | 0140703 | Уплотнительное кольцо | 1 |
| 11 | 0174407 | Уплотнительное кольцо | 1 |
| 12 | 4004687 | Кольцо букк-уп | 1 |
| 13 | 0128606 | Кольцо U манжета | 1 |
| 14 | 4505752 | Опорное кольцо | 1 |
| 15 | 0128607 | Грязесъёмное кольцо | 1 |
| 16 | 4103692 | Уплотнительное кольцо | 1 |
| 17 | 0174408 | Проставка | 1 |
| 18 | 0174409 | Кольцо амортизатор | 1 |
| 19 | 0174410 | Поршень | 1 |
| 20 | 4504586 | Поршневое кольцо | 2 |
| 21 | 4092193 | У-ринг U пакинг | 2 |
| 22 | 0140806 | U-образная манжета | 1 |
| 23 | 0140807 | Хеел нйон | 1 |
| 24 | 0140809 | Держатель | 1 |
| 25 | 0174411 | Держатель | 1 |
| 26 | J75481 | Штуцер | 1 |
| 27 | 0146415 | Установочный винт | 1 |
| 28 | 4000038 | Стопорная шайба | 1 |
| 29 | 4034653 | Уплотнительное кольцо | 1 |
| 30 | 4034645 | Опорное кольцо | 1 |
| 31 | 4068632 | Уплотнительное кольцо | 1 |
| 32 | 0174412 | Опорное кольцо | 2 |
| 33 | 4049568 | Уплотнительное кольцо | 1 |
| 34 | 4039697 | Стопорная шайба | 1 |
| 35 | 0128605 | Уплотнительное кольцо | 1 |
| 36 | 0174413 | Кольцо ретаинин | 1 |
| 37 | 0174414 | Гайка | 1 |
| 38 | 4131411 | Комплект уплотнение (рукоять) | 1 |
| 39 | 4131798 | Комплект гидроцилиндр.. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
