Основные гидролинии — HITACHI UH071

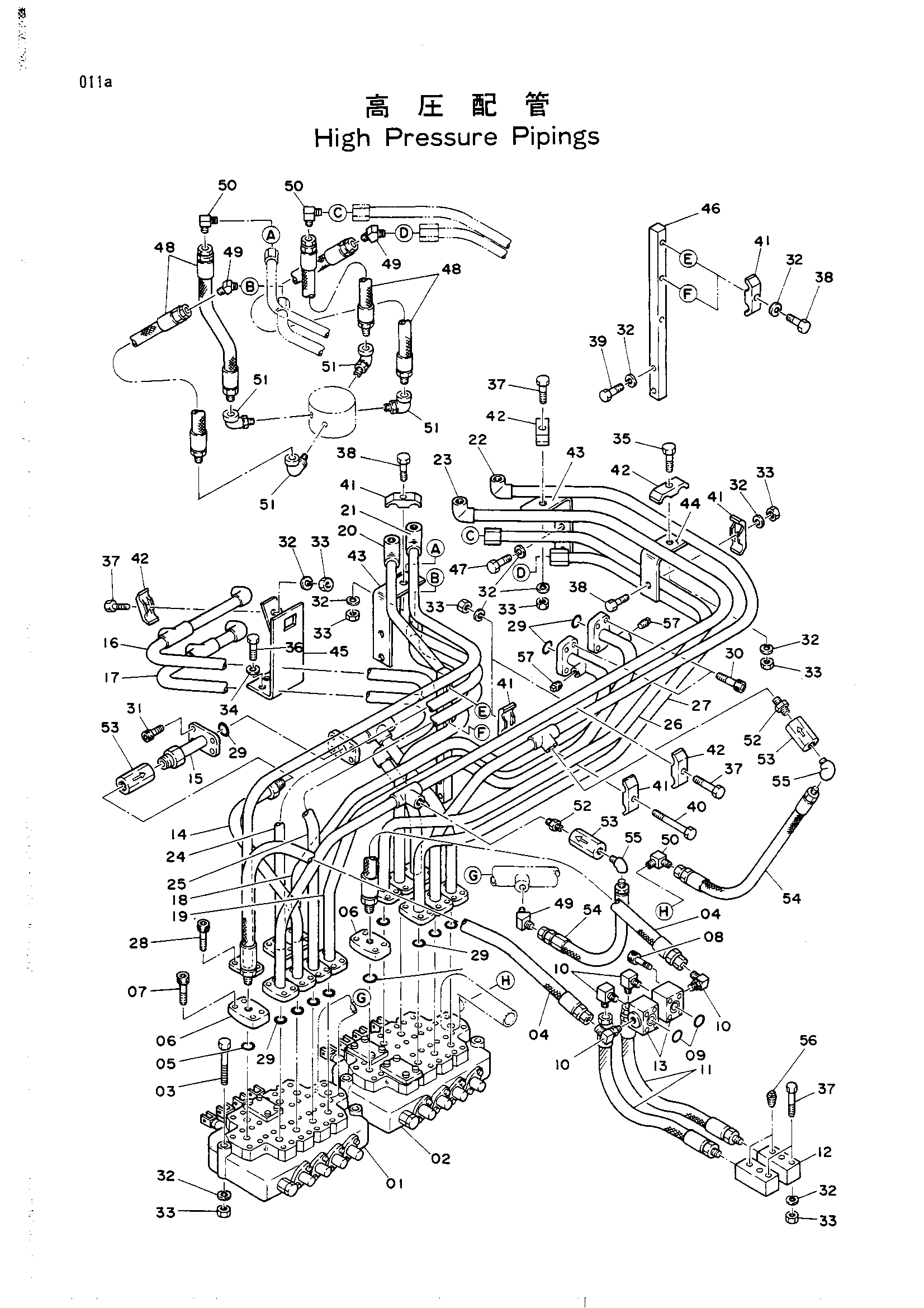

Заводская схема «Основные гидролинии» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4108782 | Гидрораспределитель | 1 |
| 02 | 4123839 | Гидрораспределитель | 1 |
| 03 | M111201 | Болт | 6 |
| 03 | M111202 замена: M111201 | Болт | 6 |
| 04 | 4107974 | Шланг | 2 |
| 05 | A811035 | Уплотнительное кольцо | 2 |
| 06 | 4071900 | Фланец | 2 |
| 07 | M341240 | Болт с внутренним шестигранником | 8 |
| 08 | M341056 | Болт с внутренним шестигранником | 8 |
| 09 | A811030 | Уплотнительное кольцо | 2 |
| 10 | 4065118 | Угловой штуцер | 4 |
| 11 | 4107973 | Шланг | 2 |
| 12 | 4117758 замена: 4134581 | Блок | 2 |
| 12 | 4134581 | Блок | 2 |
| 13 | 3022231 | Блок | 2 |
| 14 | 8021877 замена: 8026469 | Трубка | 1 |
| 14 | 8021877 замена: M341032 | Трубка | 1 |
| 14 | 8026469 | Трубка | 1 |
| 15 | 8021016 замена: 8026465 | Трубка | 1 |
| 15 | 8021016 замена: M341032 | Трубка | 1 |
| 15 | 8026465 | Трубка | 1 |
| 16 | 7010576 замена: 7012785 | Трубка | 1 |
| 16 | 7010576 замена: M341032 | Трубка | 1 |
| 16 | 7012785 | Трубка | 1 |
| 17 | 7010577 замена: 7012786 | Трубка | 1 |
| 17 | 7010577 замена: M341032 | Трубка | 1 |
| 17 | 7012786 | Трубка | 1 |
| 18 | 7010580 замена: 7012789 | Трубка | 1 |
| 18 | 7010580 замена: M341032 | Трубка | 1 |
| 18 | 7012789 | Трубка | 1 |
| 19 | 7010581 замена: 7012790 | Трубка | 1 |
| 19 | 7010581 замена: M341032 | Трубка | 1 |
| 19 | 7012790 | Трубка | 1 |
| 20 | 8021874 замена: 8026466 | Трубка | 1 |
| 20 | 8021874 замена: M341032 | Трубка | 1 |
| 20 | 8026466 | Трубка | 1 |
| 21 | 7010582 замена: 7012791 | Трубка | 1 |
| 21 | 7010582 замена: M341032 | Трубка | 1 |
| 21 | 7012791 | Трубка | 1 |
| 22 | 7010583 замена: 7012792 | Трубка | 1 |
| 22 | 7010583 замена: M341032 | Трубка | 1 |
| 22 | 7012792 | Трубка | 1 |
| 23 | 7010584 замена: 7012793 | Трубка | 1 |
| 23 | 7010584 замена: M341032 | Трубка | 1 |
| 23 | 7012793 | Трубка | 1 |
| 24 | 8021875 замена: 8026467 | Трубка | 1 |
| 24 | 8021875 замена: M341032 | Трубка | 1 |
| 24 | 8026467 | Трубка | 1 |
| 25 | 8021876 замена: 8026468 | Трубка | 1 |
| 25 | 8021876 замена: M341032 | Трубка | 1 |
| 25 | 8026468 | Трубка | 1 |
| 26 | 7010578 замена: 7012787 | Трубка | 1 |
| 26 | 7010578 замена: M341032 | Трубка | 1 |
| 26 | 7012787 | Трубка | 1 |
| 27 | 7010579 замена: 7012788 | Трубка | 1 |
| 27 | 7010579 замена: M341032 | Трубка | 1 |
| 27 | 7012788 | Трубка | 1 |
| 28 | M341032 | Болт с внутренним шестигранником | 52 |
| 28 | M341036 | Болт с внутренним шестигранником | 52 |
| 29 | A811035 | Уплотнительное кольцо | 16 |
| 30 | M341240 | Болт с внутренним шестигранником | 8 |
| 31 | M351036 | Болт с внутренним шестигранником | 4 |
| 32 | A590912 | Пружинная шайба | 25 |
| 33 | M501210 | Гайка | 17 |
| 34 | A590910 | Пружинная шайба | 3 |
| 35 | M111280 | Болт | 1 |
| 36 | J901032 | Болт | 3 |
| 36 | M111032 | Болт | 3 |
| 37 | M111271 | Болт | 7 |
| 38 | M111263 | Болт | 4 |
| 39 | M111245 | Болт | 2 |
| 40 | M111204 | Болт | 1 |
| 41 | 4053596 | Хомут трубки | 6 |
| 42 | 4053599 | Хомут трубки | 4 |
| 43 | 4123474 | Кронштейн | 2 |
| 44 | 4105827 | Кронштейн | 1 |
| 45 | 8018146 | Опора | 1 |
| 46 | 4105830 | Опора | 1 |
| 47 | M111232 | Болт | 4 |
| 48 | 4043861 | Шланг | 4 |
| 49 | 94-1504 | Угловой штуцер | 3 |
| 50 | 94-1404 | Угловой штуцер | 3 |
| 51 | 4075782 | Угловой штуцер | 4 |
| 52 | 94-1704 | Адаптер | 2 |
| 53 | 9034571 | Обратный клапан | 3 |
| 54 | 4110032 | Шланг | 2 |
| 55 | 94-0633 | Угловой штуцер | 2 |
| 56 | 94-2011 | Пробка | 2 |
| 57 | 94-2011 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
