Кабина группа — HITACHI UH071

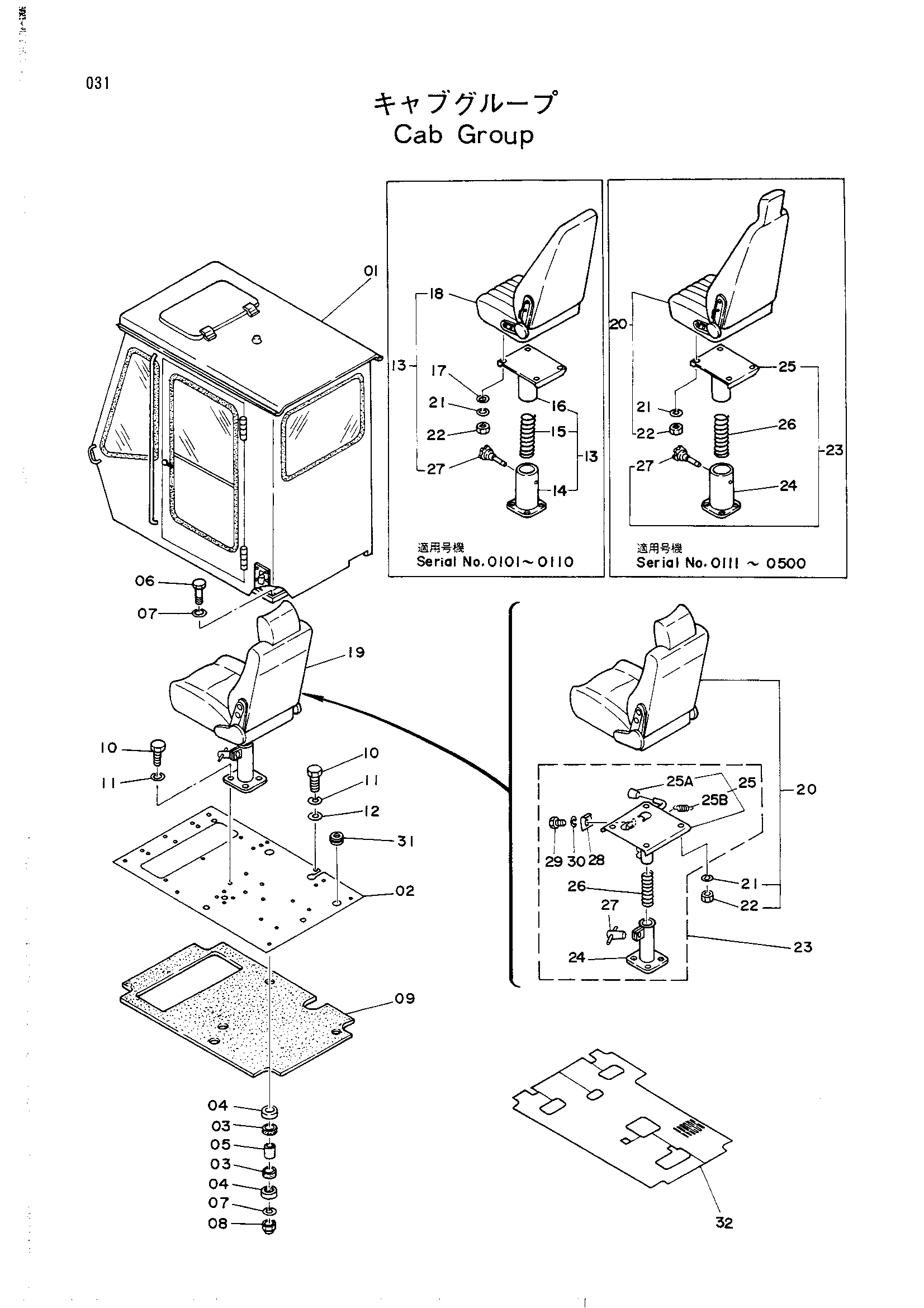

Заводская схема «Кабина группа» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4122110 замена: 4138122 | Кабина | 1 |
| 01 | 4138122 | Кабина в сборе | 1 |
| 02 | 2014726 | Пол | 1 |
| 02 | 2015691 замена: 7011721 | Пол | 1 |
| 02 | 7011721 | Пол | 1 |
| 03 | 4080426 | Резиновая подушка | 8 |
| 04 | 4086007 | Ограничитель | 8 |
| 05 | 4122246 | Проставка | 4 |
| 06 | M111600 | Болт | 4 |
| 07 | 4114405 | Шайба | 8 |
| 08 | 4026892 | U-образная гайка | 4 |
| 09 | 2013237 | Стекловата | 1 |
| 10 | M111020 | Болт | 10 |
| 11 | A590910 | Пружинная шайба | 10 |
| 12 | A590110 | Плоская шайба | 6 |
| 13 | 9042461 | Сиденье в сборе | 1 |
| 14 | 8018631 | Стойка | 1 |
| 15 | 4108390 | Пружина | 1 |
| 16 | 7010215 | Опора | 1 |
| 17 | A590108 | Плоская шайба | 4 |
| 18 | 4114553 | Сиденье | 1 |
| 19 | 9044420 замена: 9058012 | Сиденье в сборе | 1 |
| 19 | 9058012 | Сиденье в сборе | 1 |
| 20 | 4125156 | Сиденье | 1 |
| 21 | A590908 | Пружинная шайба | 4 |
| 22 | M500807 | Гайка | 4 |
| 23 | 4150701 | Стойка в сборе | 1 |
| 23 | 9043420 замена: 4150701 | Сиденье стойка | 1 |
| 24 | 2019782 | Стойка | 1 |
| 24 | 8023140 | Стойка | 1 |
| 25 | 2019783 | Опора | 1 |
| 25 | 7011212 | Опора | 1 |
| 25A | 3030267 | Рукоятка | 1 |
| 25B | 3030268 | Пружина | 1 |
| 26 | 3030270 | Пружина | 1 |
| 26 | 4128812 | Пружина | 1 |
| 27 | 3030269 | Рукоятка | 1 |
| 27 | 8018630 | Ограничитель | 1 |
| 28 | 3030271 | Ограничитель | 1 |
| 29 | J900816 | Болт | 1 |
| 30 | A590108 | Шайба | 1 |
| 31 | 4509404 | Резиновая втулка | 4 |
| 32 | 2014873 | Коврик пола | 1 |
| 32 | 2015105 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
