Тормозной клапан (для ходовой гидромотор) — HITACHI UH071

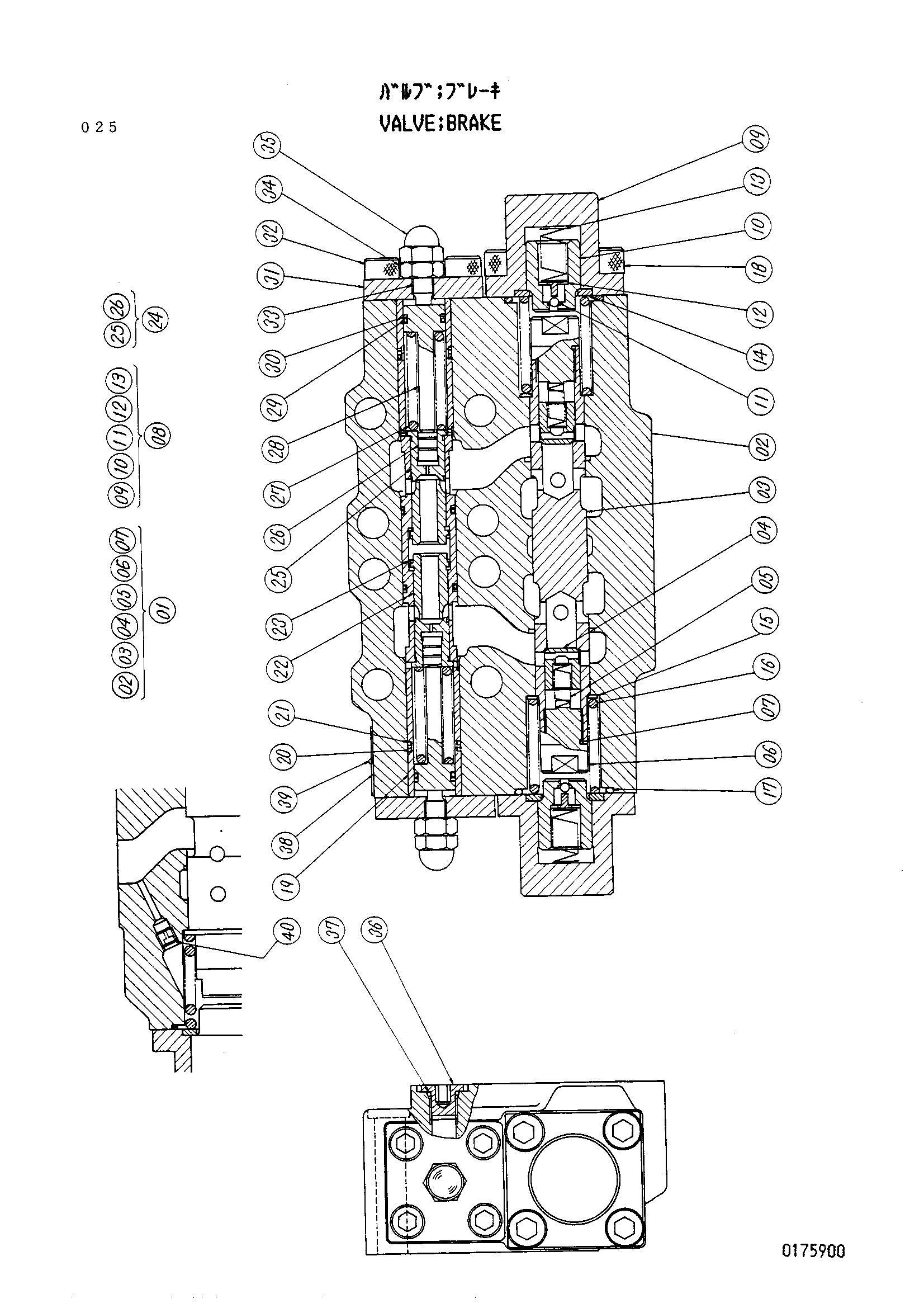

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9034773 | Тормозной клапан | 1 | |
| 01 | 9044423 | Корпус в сборе | 1 |
| 04 | 4064346 | Тарельчатый клапан | 2 |
| 05 | 4070131 | Пружина | 2 |
| 06 | 4102994 | Пробка | 2 |
| 07 | 4506416 | Уплотнительное кольцо | 2 |
| 08 | 9044424 | Крышка в сборе | 2 |
| 11 | 4066744 | Стальной шарик | 1 |
| 12 | 4102998 | Ограничитель | 1 |
| 13 | 4104741 | Пружина сжатия | 1 |
| 14 | 4102993 | Проставка | 2 |
| 15 | 4064550 | Шайба | 2 |
| 16 | 4064617 | Пружина | 2 |
| 17 | A811040 | Уплотнительное кольцо | 2 |
| 18 | M341236 | Болт с внутренним шестигранником | 8 |
| 19 | 4106150 | Втулка | 2 |
| 20 | 985099 | Уплотнительное кольцо | 4 |
| 21 | 4040365 | Опорное кольцо | 4 |
| 22 | 4106149 | Сиденье | 2 |
| 23 | 4106679 | Пружина сжатия | 1 |
| 24 | 9044473 | Поппет в сборе | 2 |
| 27 | 4104766 | Пружина сжатия | 2 |
| 28 | 4106151 | Ограничитель | 2 |
| 29 | 4506415 | Уплотнительное кольцо | 2 |
| 30 | 4040814 | Опорное кольцо | 2 |
| 31 | 4106148 | Крышка | 2 |
| 32 | M341028 | Болт с внутренним шестигранником | 8 |
| 33 | 4071976 | Винт регулировочный | 2 |
| 34 | M501008 | Гайка | 2 |
| 35 | 4068110 | Гайка колпачок | 2 |
| 36 | 4055350 | Пробка | 2 |
| 37 | 957366 | Уплотнительное кольцо | 2 |
| 38 | 3006874 | Информационная табличка | 1 |
| 39 | M491832 | Приводной винт | 2 |
| 40 | 4127739 | Дроссель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
