Гидролинии рабочего оборудования — HITACHI UH071

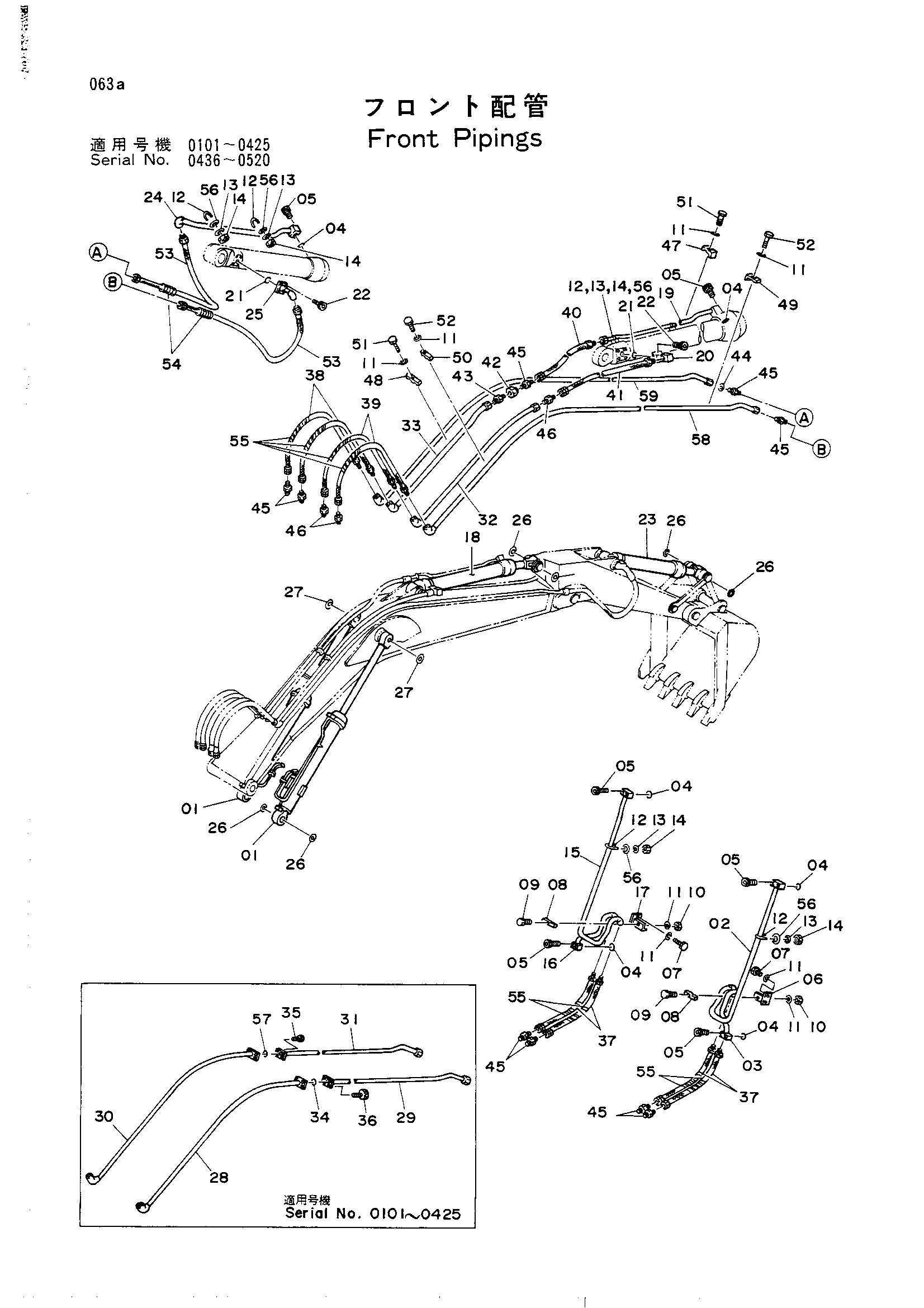

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2012841	Гидроцилиндр стрелы	2
02	8019853	Трубка	1
03	8019855	Трубка	1
04	A811030	Уплотнительное кольцо	6
05	M341063	Болт с внутренним шестигранником	24
06	8019899	Кронштейн	1
07	M211225	Болт	4
08	4113288	Хомут трубки	2
09	M111263	Болт	2
10	M511210	Гайка	2
11	A590912	Пружинная шайба	14
11	A590912	Пружинная шайба	16
12	4113289	U-образный болт	6
13	A590910	Пружинная шайба	12
14	M501008	Гайка	12
15	8019854	Трубка	1
16	8019856	Трубка	1
17	8019909	Кронштейн	1
18	2012843	Гидроцилиндр рукояти	1
19	8019857	Трубка	1
20	8019858	Трубка	1
20	8026463	Трубка	1
21	A811035	Уплотнительное кольцо	2
22	M341032	Болт с внутренним шестигранником	8
22	M341036	Болт с внутренним шестигранником	8
23	2012844	Гидроцилиндр. баккет	1
24	8019859	Трубка	1
25	8019860	Трубка	1
25	8026464	Трубка	1
26	4065687	Пылезащитное уплотнение	12
27	4084578	Пылезащитное уплотнение	4
28	8018705	Трубка	1
29	8018706	Трубка	1
30	8018707	Трубка	1
31	8018708	Трубка	1
32	8018709	Трубка	1
33	8018710	Трубка	1
34	A811035	Уплотнительное кольцо	1
35	M351040	Болт с внутренним шестигранником	4
36	M351240	Болт с внутренним шестигранником	4
37	4107973	Шланг	4
38	4069286	Шланг	2
39	4099875	Шланг	2
40	4053153	Резиновый шланг	1
41	4071193	Шланг	1
42	9023408	Клапан замедленного возврата	1
43	94-1704	Адаптер	1
44	4061743	Шайба	1
45	94-1304	Адаптер	9
46	94-1305	Адаптер	3
47	4053595	Хомут трубки	2
47	4053595	Хомут трубки	3
48	4053596	Хомут трубки	2
49	4053598	Хомут трубки	2
49	4053598	Хомут трубки	3
50	4053599	Хомут трубки	2
51	M111256	Болт	4
51	M111256	Болт	5
52	M111263	Болт	4
52	M111263	Болт	5
53	4053153	Резиновый шланг (для укороченный рукоять)	2
53	4064688	Шланг (для STD. рукоять)	2
54	4053610	Защитный кожух	2
55	4044420	Защитный кожух	8
56	J217083	Шайба	12
57	A811030	Уплотнительное кольцо	1
58	8027279 замена: 8018705	Трубка	1
58	8027279 замена: 8018706	Трубка	1
58	8027279 замена: A811035	Трубка	1
58	8027279 замена: M351240	Трубка	1
59	8027278 замена: 8018707	Трубка	1
59	8027278 замена: 8018708	Трубка	1
59	8027278 замена: A811030	Трубка	1
59	8027278 замена: M351040	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
