Ходовой трубопроводы — HITACHI UH071

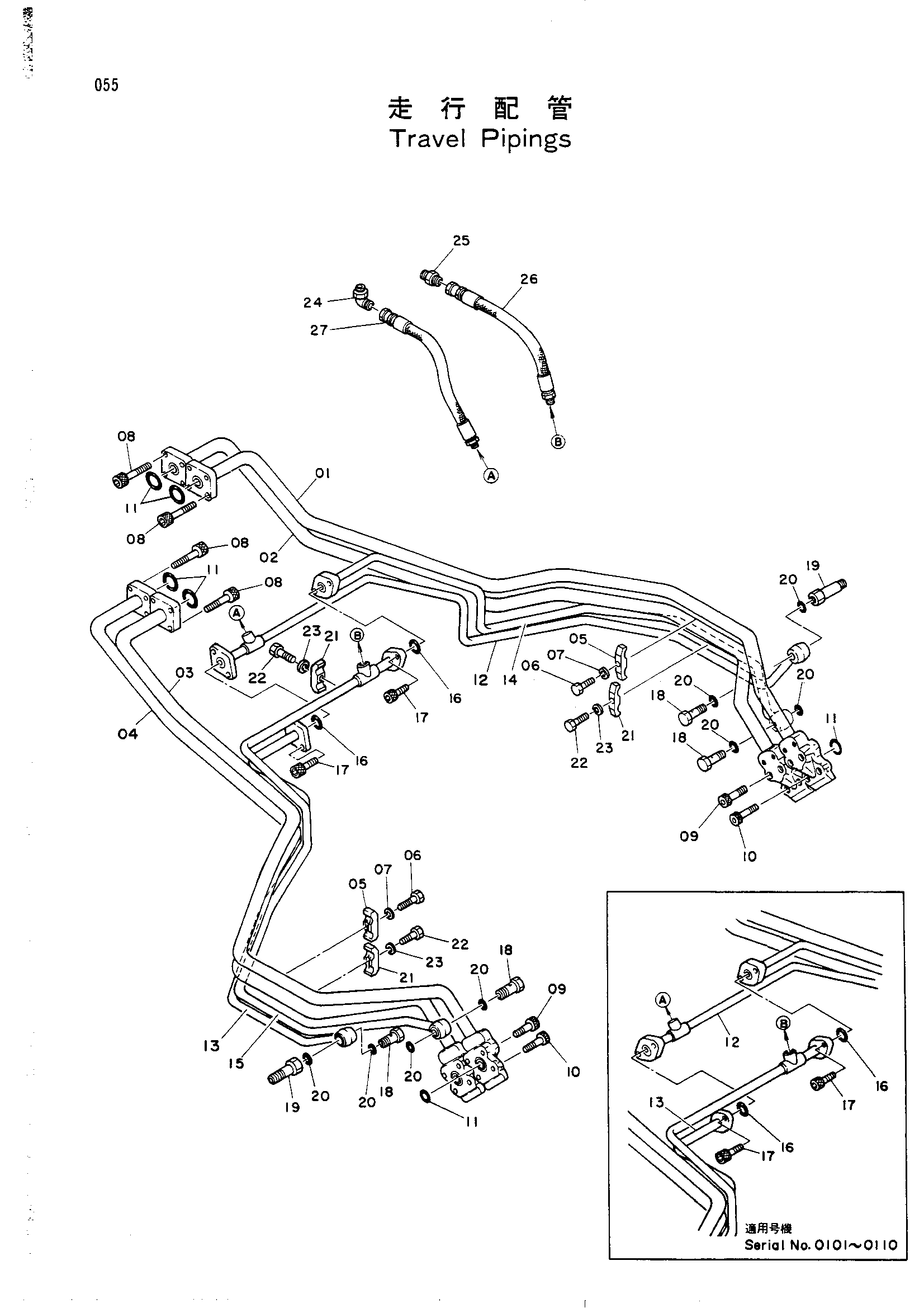

Заводская схема «Ходовой трубопроводы» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7009300 | Трубка | 1 |
| 02 | 7009303 | Трубка | 1 |
| 03 | 7009301 | Трубка | 1 |
| 04 | 7009302 | Трубка | 1 |
| 05 | 4053597 | Хомут трубки | 2 |
| 06 | M111256 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 2 |
| 08 | M351280 | Болт сокет | 16 |
| 09 | M341450 | Болт сокет | 8 |
| 10 | M341428 | Болт сокет | 8 |
| 11 | A811035 | Уплотнительное кольцо | 8 |
| 12 | 7009304 замена: 7011414 | Трубка | 1 |
| 12 | 7011414 | Трубка | 1 |
| 13 | 7009305 замена: 7011414 | Трубка | 1 |
| 13 | 7009305 замена: 7011415 | Трубка | 1 |
| 13 | 7011415 | Трубка | 1 |
| 14 | 7009306 | Трубка | 1 |
| 15 | 7009307 | Трубка | 1 |
| 16 | A811025 | Уплотнительное кольцо | 2 |
| 17 | M351040 | Болт сокет | 4 |
| 18 | 4109416 | Болт | 4 |
| 19 | 4072323 | Переходник S | 2 |
| 20 | 4506418 | Уплотнительное кольцо | 8 |
| 21 | 4053593 | Хомут трубки | 3 |
| 22 | M111045 | Болт | 3 |
| 23 | A590910 | Пружинная шайба | 3 |
| 24 | 4037761 | Угловой штуцер | 1 |
| 25 | 4042031 | Адаптер | 1 |
| 26 | 4054370 | Резиновый шланг | 1 |
| 27 | 4039587 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
