Укороченный рукоять — HITACHI UH071

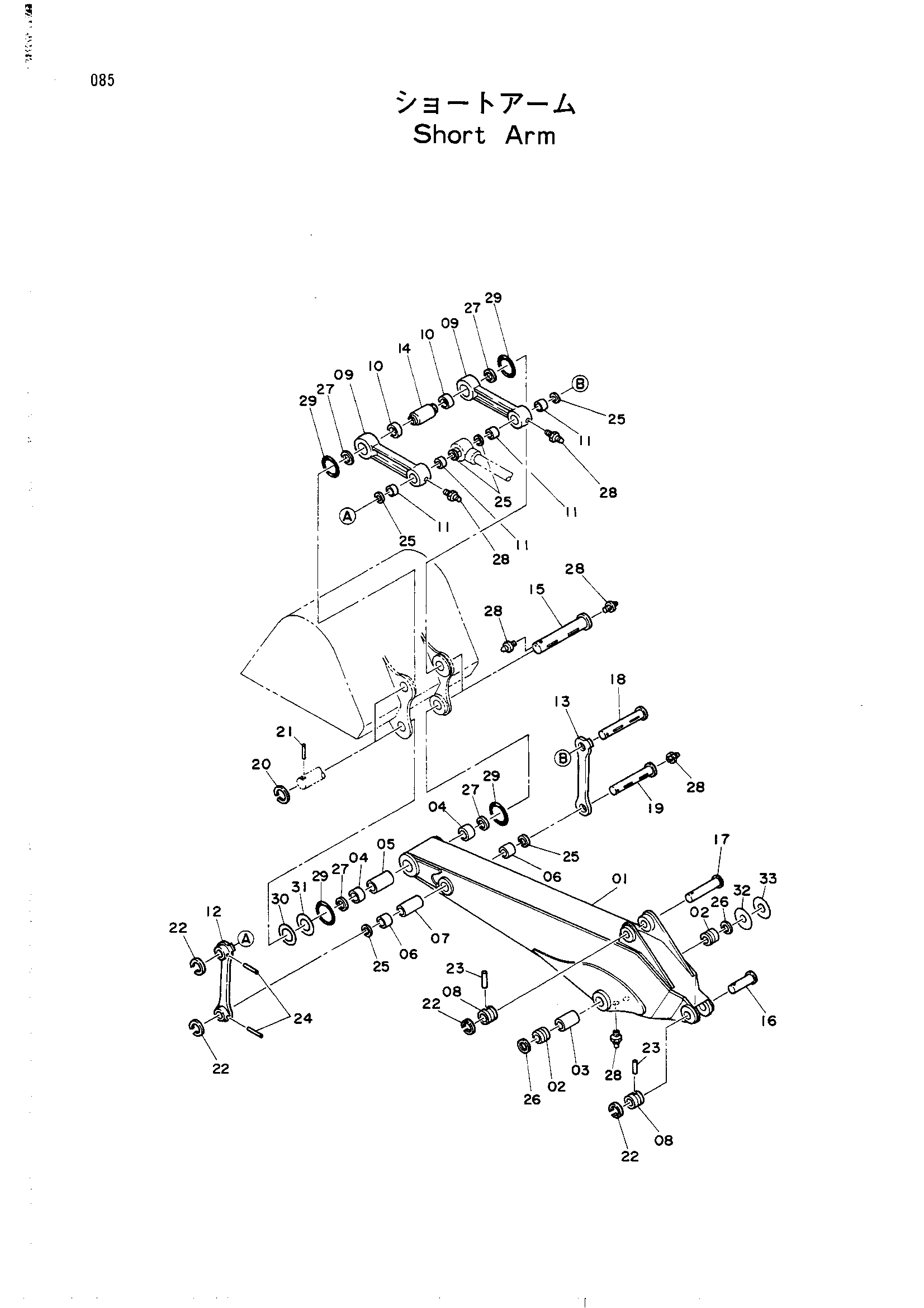

Заводская схема «Укороченный рукоять» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6004457 | Рукоять | 1 |
| 01-08 | 9038088 | Укороченный рукоять в сборе | 1 |
| 02 | 4107844 | Втулка | 2 |
| 03 | 4107835 | Проставка | 1 |
| 04 | 4107838 | Втулка | 2 |
| 05 | 4107834 | Проставка | 1 |
| 06 | 4107898 | Втулка | 2 |
| 07 | 4107833 | Проставка | 1 |
| 08 | 4107900 | Ограничитель | 2 |
| 09 | 2013018 | Тяга | 1 |
| 09-11 | 9035785 | Тяга в сборе | 2 |
| 10 | 4107838 | Втулка | 1 |
| 11 | 4107837 | Втулка | 2 |
| 12 | 8018704 | Тяга(левый) | 1 |
| 13 | 3018935 | Тяга(правый) | 1 |
| 14 | 4107840 | Проставка | 1 |
| 15 | 3018772 замена: 3029024 | Палец | 2 |
| 15 | 3029024 | Палец | 2 |
| 16 | 3018764 замена: 3029018 | Палец | 1 |
| 16 | 3029018 | Палец | 1 |
| 17 | 3018765 замена: Q3029696 | Палец | 1 |
| 17 | 3029696 | Палец | 1 |
| 18 | 3018766 замена: 3029019 | Палец | 1 |
| 18 | 3029019 замена: 3035146 | Палец | 1 |
| 18 | 3035146 | Палец | 1 |
| 19 | 3018767 замена: 3029020 | Палец | 1 |
| 19 | 3029020 | Палец | 1 |
| 20 | 4098712 | Кольцо | 2 |
| 21 | 4098713 | Палец | 2 |
| 22 | 4065688 | Кольцо | 4 |
| 23 | 4065689 | Палец | 2 |
| 24 | 4107899 | Палец | 2 |
| 25 | 4065687 | Пылезащитное уплотнение | 6 |
| 26 | 4084578 | Пылезащитное уплотнение | 2 |
| 27 | 4067902 | Пылезащитное уплотнение | 4 |
| 28 | J75481 | Штуцер | 9 |
| 29 | 4089028 | Уплотнительное кольцо | 4 |
| 30 | 4114816 | Регулировочная шайба 2.3 | 1 |
| 31 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 32 | 4095359 | Регулировочная шайба 2.3 | 1 |
| 33 | 4095358 | Регулировочная шайба 1.2 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
