Каталог запчастей HITACHI
Управление короб — HITACHI UH071

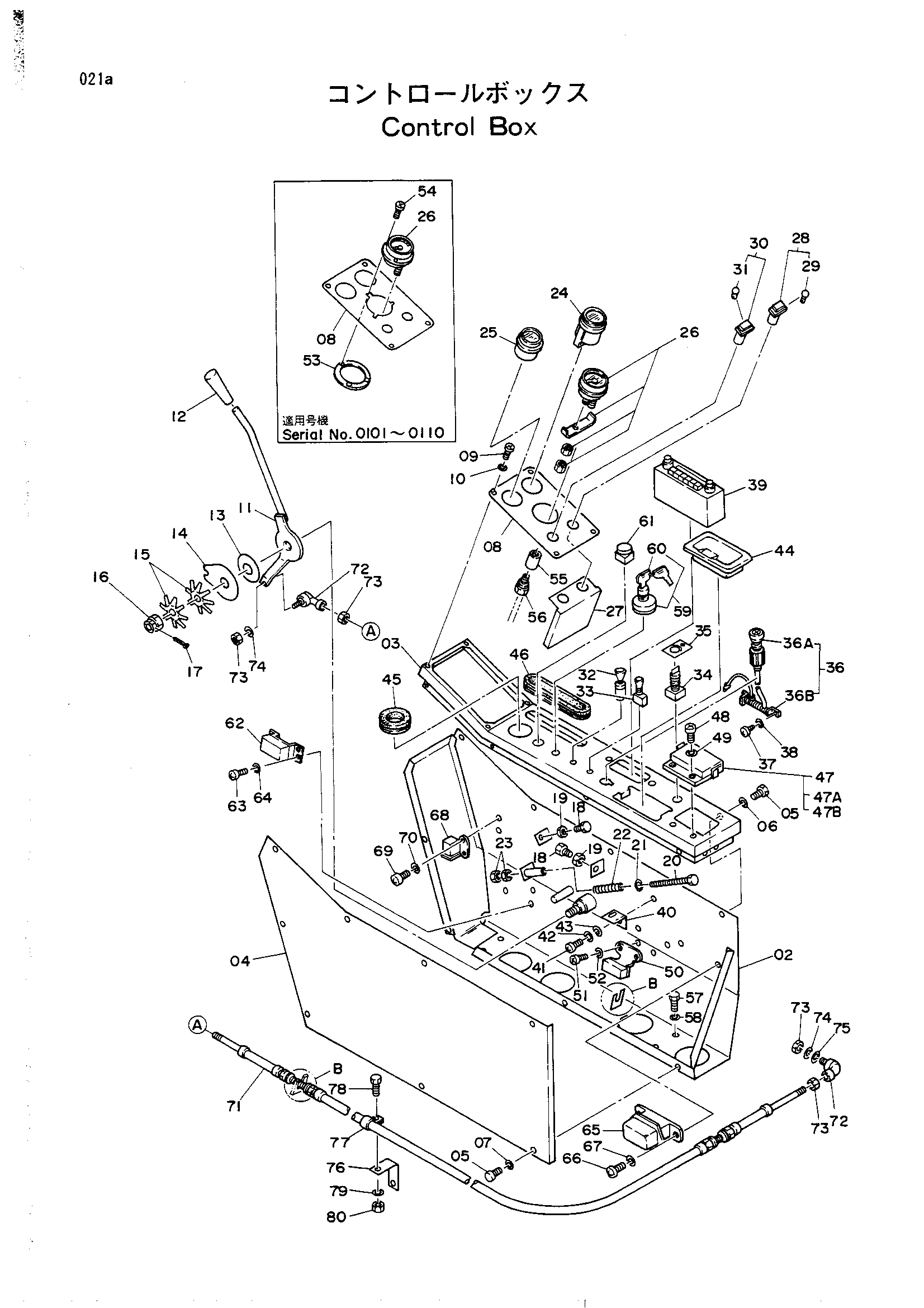

Заводская схема «Управление короб» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6005040 | Стойка | 1 |
| 02-10 | 9042822 | Метер-боад в сборе | 1 |
| 03 | 6005041 | Панель | 1 |
| 04 | 2015180 | Крышка | 1 |
| 05 | M200610 | Болт | 12 |
| 06 | A590906 | Пружинная шайба | 9 |
| 07 | A590106 | Плоская шайба | 3 |
| 08 | 3022609 замена: 3023320 | Панель | 1 |
| 08 | 3022609 замена: 4122796 | Панель | 1 |
| 08 | 3023320 | Панель | 1 |
| 09 | J850610 | Винт | 4 |
| 10 | J250006 | Плоская шайба | 4 |
| 11 | 8022059 | Рычаг | 1 |
| 12 | 4122424 | Рукоятка | 1 |
| 13 | 428770 | Диск | 1 |
| 14 | 4053155 | Пластина | 1 |
| 15 | 4502974 | Пружина флусх | 2 |
| 16 | M631619 | Корончатая гайка | 1 |
| 17 | A764032 | Шплинт | 1 |
| 18 | M161056 | Болт | 2 |
| 19 | M501008 | Гайка | 2 |
| 20 | M111004 | Болт | 1 |
| 21 | 4053156 | Держатель пружина | 1 |
| 22 | 4034521 | Пружина | 1 |
| 23 | M501008 | Гайка | 2 |
| 24 | 2011705 | Измеритель хоур | 1 |
| 25 | 2010107 | Измеритель термостатический | 1 |
| 26 | 4122796 | Измеритель давление | 1 |
| 26 | 992314 | Измеритель давление | 1 |
| 27 | 3022097 | Кронштейн | 1 |
| 28 | 4109241 | Фонарь пилотный | 1 |
| 29 | 4101492 | Лампа | 1 |
| 30 | 4109242 | Фонарь пилотный | 1 |
| 31 | 4101492 | Лампа | 1 |
| 32 | 4110106 | Выключатель | 1 |
| 33 | 4009556 | Выключатель | 1 |
| 34 | 4110100 | Выключатель роталй | 1 |
| 34 | 4130432 | Выключатель поворотный | 1 |
| 35 | 4121153 | Информационный пластина | 1 |
| 36 | 4115360 | Лигхтер | 1 |
| 36A | 4115361 | Лигхтер | 1 |
| 36B | 4115362 | Резистор | 1 |
| 37 | M430308 | Винт | 2 |
| 38 | A590903 | Пружинная шайба | 2 |
| 39 | 4043976 | Радио | 1 |
| 40 | 4123758 | Кронштейн | 1 |
| 41 | M430510 | Винт | 2 |
| 42 | A590905 | Пружинная шайба | 2 |
| 43 | A590105 | Шайба | 2 |
| 44 | 4110102 | Асхтрай | 1 |
| 45 | 4109823 | Втулка руббе | 1 |
| 46 | 4109825 | Втулка руббе | 1 |
| 47 | 4123095 | Короб предохранитель | 1 |
| 47A | 4127780 | Предохранитель 30A | 2 |
| 47B | 4127781 | Предохранитель 15A | 8 |
| 48 | J850616 | Винт | 2 |
| 49 | J250006 | Плоская шайба | 2 |
| 50 | 4505392 | Реле | 1 |
| 51 | M430610 | Винт | 2 |
| 52 | A590906 | Пружинная шайба | 2 |
| 53 | 4053154 | Пластина | 1 |
| 54 | M430308 | Винт | 3 |
| 55 | J70082 | Разъём | 1 |
| 56 | 992313 | Разъём | 1 |
| 57 | M111016 | Болт | 4 |
| 58 | A590910 | Пружинная шайба | 4 |
| 59 | 4038458 | Замок зажигания | 1 |
| 60 | 4507942 | Шпонка | 1 |
| 61 | 4123769 | Сигнал отопитель | 1 |
| 62 | 4038452 | Реле защитный | 1 |
| 63 | M430610 | Винт | 4 |
| 64 | A590906 | Пружинная шайба | 4 |
| 65 | 4040225 | Регулятор волт. | 1 |
| 66 | M430610 | Винт | 2 |
| 67 | A590906 | Пружинная шайба | 2 |
| 68 | 4038459 | Реле хоурметер | 1 |
| 69 | M430513 | Винт | 2 |
| 70 | A590905 | Пружинная шайба | 2 |
| 71 | 4053232 | Трос управления | 1 |
| 72 | 4056016 | Шарнир | 2 |
| 73 | M500504 | Гайка | 4 |
| 74 | A590905 | Пружинная шайба | 2 |
| 75 | A590105 | Шайба | 1 |
| 76 | 4086507 | Кронштейн | 1 |
| 77 | 4085447 | Хомут | 1 |
| 78 | M200616 | Болт | 1 |
| 79 | A590906 | Пружинная шайба | 1 |
| 80 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
