Гусеница — HITACHI UH071

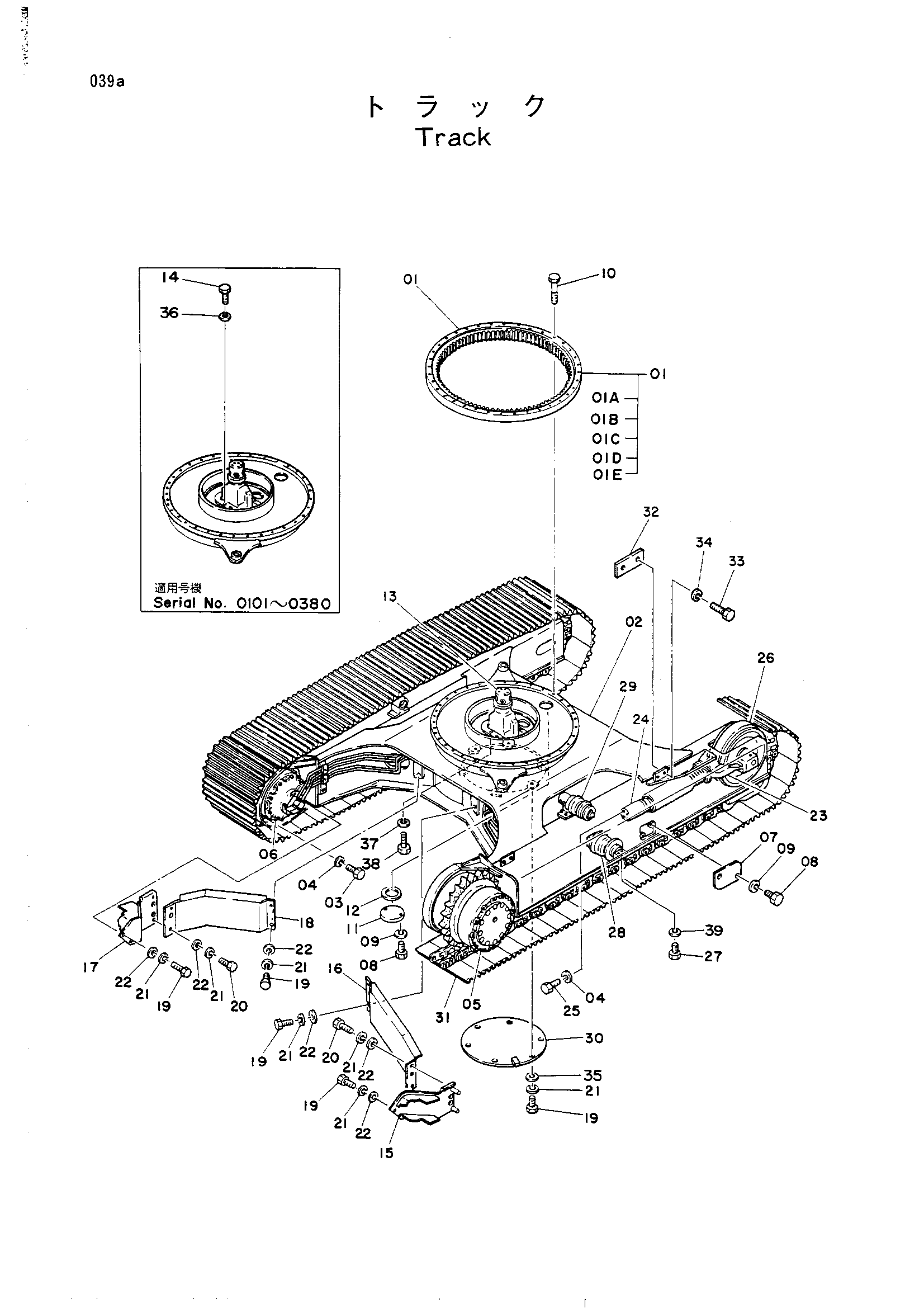

Заводская схема «Гусеница» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9035176	Подшипник. поворот	1
01A	4127741	Подшипник. шарик(1=109 деталь)	1
01B	4127708	Проставка	104
01C	4127707	Проставка	14
01D	4104022	Уплотнение(с наружный раке)	1
01E	4104021	Уплотнение(с внутренний раке)	1
02	6004883	Гусеничная рама	1
03	4087010	Болт	32
04	A590916	Пружинная шайба	40
05	9034775	Ход мекханисм (правый)	1
06	9034776	Ход мекханисм (левый)	1
07	3018900	Крышка	2
08	M111020	Болт	6
09	A590910	Пружинная шайба	6
10	J932003	Болт	36
10	M122001	Болт	36
11	4036717	Пластина	1
12	4099313	Манжета	1
13	9041408	Центральный коллектор в сборе	1
13	9052559	Центральный коллектор в сборе	1
14	M211645	Болт	4
15	7009298	Крышка	1
16	2013131	Крышка	1
17	7009299	Крышка	1
18	2013130	Крышка	1
19	M111225	Болт	14
20	M111271	Болт	4
21	A590912	Пружинная шайба	18
22	J217084	Шайба	12
23	9036145	Пружина гусеница в сборе	2
24	9023970	Масляный гидроцилиндр в сборе	2
25	M111656	Болт	8
26	9036142	Направляющее колесо в сборе	2
26	9050624	Направляющее колесо в сборе	2
27	J931680	Болт	48
27	M121680	Болт	48
28	9041493	Опорный каток в сборе	12
28	9041756 замена: 9041493	Опорный каток в сборе	12
29	9036146	Верхний каток в сборе	2
29	9039755	Верхний каток в сборе	2
30	8018895	Крышка	1
31	9036143	Гусеничная цепь в сборе	2
32	4130629 замена: 4148360	Пластина	4
32	4148360	Пластина	4
33	M111645	Болт	8
34	A590916	Пружинная шайба	8
35	449490	Шайба	6
35	J217084	Шайба	6
36	A590916	Пружинная шайба	4
37	A590916	Пружинная шайба	4
38	M211645	Болт	4
39	A590916	Пружинная шайба	48

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
