Рычаг управления (2-рычаг тип) — HITACHI UH071

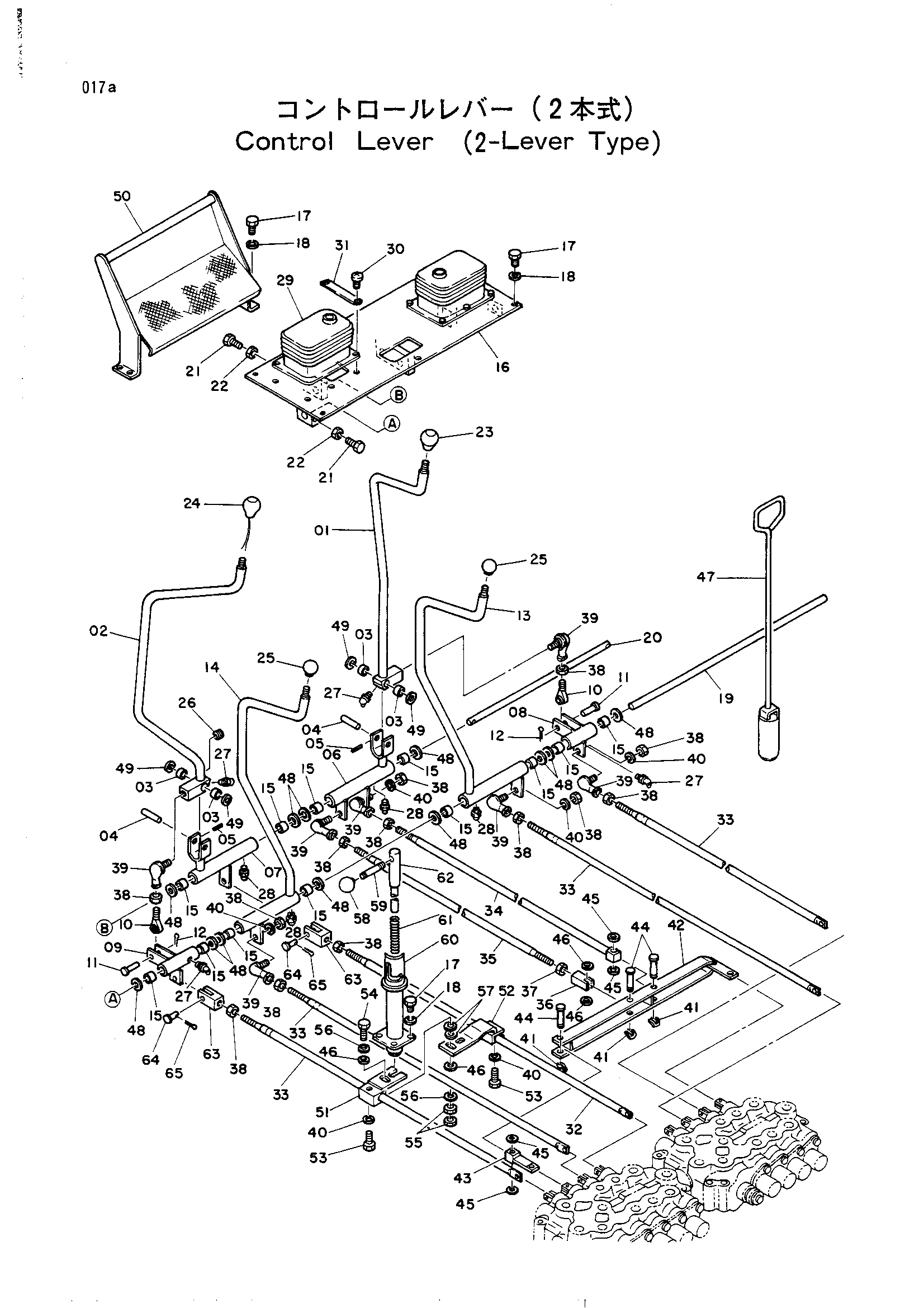

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7010688 | Рычаг | 1 |
| 02 | 7010689 | Рычаг | 1 |
| 03 | 4063694 | Игольчатый подшипник | 4 |
| 04 | 4096342 | Палец соединение | 2 |
| 05 | 446750 | Пружинный штифт | 2 |
| 06 | 8021076 | Рычаг | 1 |
| 07 | 8022365 | Рычаг | 1 |
| 08 | 8018822 | Рычаг | 1 |
| 09 | 8022399 | Рычаг | 1 |
| 10 | 4063693 | Концевой шток | 2 |
| 11 | 429080 | Палец | 2 |
| 12 | A763020 | Шплинт | 2 |
| 13 | 7010686 | Рычаг | 1 |
| 14 | 7010687 | Рычаг | 1 |
| 15 | 4063692 | Игольчатый подшипник | 12 |
| 16 | 7009700 | Кронштейн | 1 |
| 17 | M111020 | Болт | 14 |
| 18 | A590910 | Пружинная шайба | 14 |
| 19 | 4068292 | Палец | 1 |
| 20 | 4064007 | Палец | 1 |
| 21 | M111032 | Болт | 6 |
| 22 | M501008 | Гайка | 6 |
| 23 | 4117704 | Рукоятка | 1 |
| 24 | 4117703 | Рукоятка | 1 |
| 25 | 4117705 | Рукоятка | 2 |
| 26 | 487081 | Резиновая втулка | 1 |
| 27 | J75581 | Штуцер | 4 |
| 28 | J75481 | Штуцер | 4 |
| 29 | 3012822 | Защитный чехол | 2 |
| 30 | M430613 | Винт | 12 |
| 31 | 4066691 | Стопорная шайба | 4 |
| 32 | 4123417 | Шток | 1 |
| 33 | 4109718 | Шток | 4 |
| 34 | 9712610 | Шток | 1 |
| 35 | 4123416 | Шток | 1 |
| 36 | 4123415 | Концевой вилка | 1 |
| 37 | M500012 | Гайка | 1 |
| 38 | M501210 | Гайка | 14 |
| 39 | 4056020 | Шарнир | 7 |
| 40 | A590912 | Пружинная шайба | 7 |
| 41 | 4109786 | Зажим (USA) | 3 |
| 42 | 8021162 | Тяга | 1 |
| 43 | 9712611 | Тяга | 1 |
| 44 | 4123465 | Палец | 3 |
| 45 | A590116 | Шайба | 4 |
| 46 | A590112 | Шайба | 4 |
| 47 | 9714796 | Блокировка поворот | 1 |
| 48 | 4081592 | Регулировочная шайба | 15 |
| 49 | 4081593 | Регулировочная шайба | 8 |
| 50 | 8020578 | Подставка для ног | 1 |
| 51 | 8020512 | Рычаг | 1 |
| 52 | 8020513 | Рычаг | 1 |
| 53 | M111232 | Болт | 2 |
| 54 | M200840 | Болт | 1 |
| 55 | M500807 | Гайка | 2 |
| 56 | A590108 | Шайба | 2 |
| 57 | A590110 | Шайба | 2 |
| 58 | 499845 | Рукоятка | 1 |
| 59 | M411080 | Болт шпилька | 1 |
| 60 | 8018818 | Стойка | 1 |
| 61 | 453531 | Пружина | 1 |
| 62 | 4109030 | Шток | 1 |
| 63 | M981248 | Концевой вилка | 2 |
| 64 | A741232 | Палец | 2 |
| 65 | A764022 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
