Поддерживающий каток — HITACHI UH071

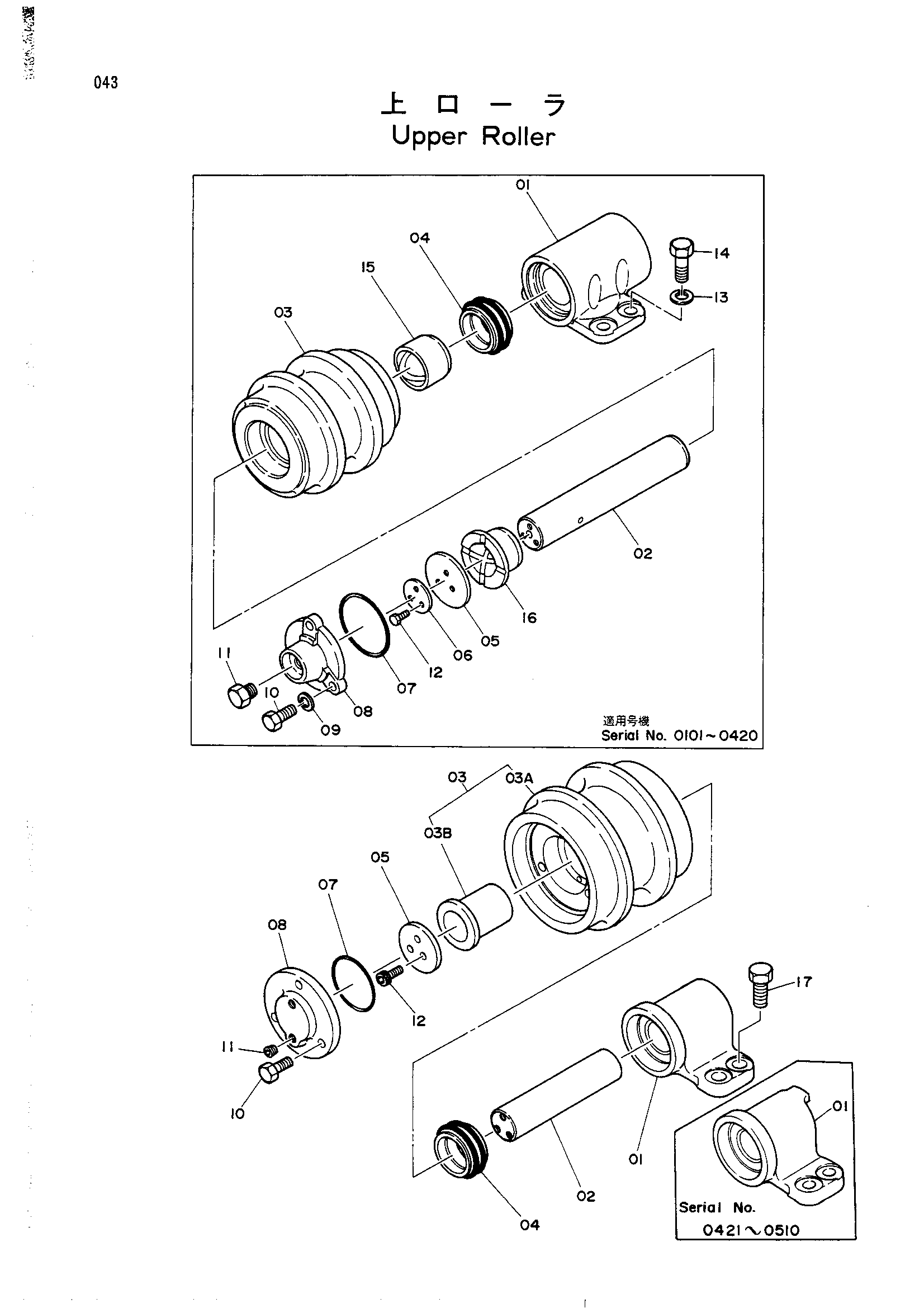

Заводская схема «Поддерживающий каток» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3019106 | Кронштейн | 1 |
| 01 | 3021146 замена: 3031103 | Кронштейн | 1 |
| 01 | 3021146 замена: M111640 | Кронштейн | 1 |
| 01 | 3031103 | Кронштейн | 1 |
| 01-12 | 9039755 | Каток верхний в сборе | 2 |
| 01-16 | 9036146 | Каток верхний в сборе | 2 |
| 02 | 3015347 замена: 3025547 | Вал (каток) | 1 |
| 02 | 3025547 | Мост | 1 |
| 02 | 4119032 | Вал | 1 |
| 03 | 7003696 замена: 8024740 | Ролик | 1 |
| 03 | 8024740 | Ролик | 1 |
| 03 | 9052849 | Ролик | 1 |
| 03A | 3021145 | Ролик | 1 |
| 03B | 4119033 | Втулка | 1 |
| 04 | 4110358 | Комплект уплотнений | 1 |
| 04 | 4110359 | Комплект уплотнений | 1 |
| 05 | 4114653 | Шайба | 1 |
| 05 | 4114654 | Шайба | 1 |
| 06 | 420639 | Стопорная шайба | 1 |
| 07 | 923836 | Уплотнительное кольцо | 1 |
| 07 | A810065 | Уплотнительное кольцо | 1 |
| 08 | 314016 | Крышка | 1 |
| 08 | 4119034 | Крышка | 1 |
| 09 | A590912 | Пружинная шайба | 3 |
| 10 | J901022 | Болт | 3 |
| 10 | M111236 | Болт | 3 |
| 11 | 447483 | Пробка | 1 |
| 11 | 94-2011 | Пробка | 2 |
| 12 | M220820 | Болт | 3 |
| 12 | M340818 | Болт с внутренним шестигранником | 3 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | M111636 | Болт | 4 |
| 15 | 4123250 | Втулка | 1 |
| 16 | 4123249 | Втулка | 1 |
| 17 | M111636 | Болт | 8 |
| 17 | M111640 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
