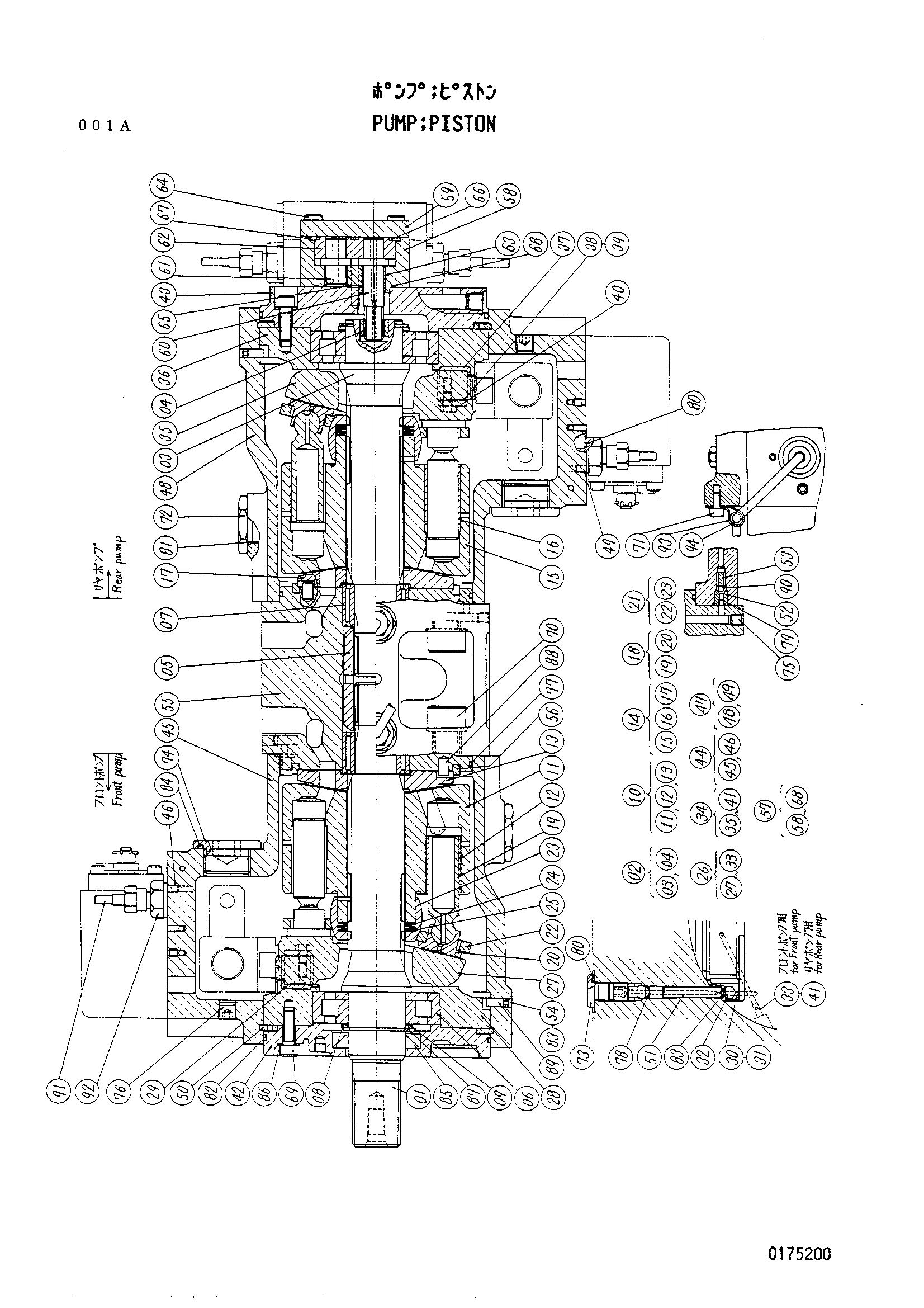

Поршень насос — HITACHI UH071

Заводская схема «Поршень насос» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4108780	Поршневой насос	1
01	0175201	Вал	1
02	4131792	Вал	1
03	0175202	Вал	1
04	0175203	Втулка	1
05	0175204	Втулка	1
06	0175205	Подшипник. ROL..	2
07	0175206	Игольчатый подшипник	2
08	0175207	Регулировочная шайба	2
09	0175208	Проставка	2
10	0175209	Гидроцилиндр	1
14	0175210	Гидроцилиндр	1
18	0175211	Поршень	18
21	0175212	Пластина	2
24	0175213	Тарельчатая пружина	8
25	0175214	Регулировочная шайба	2
26	0175215	Пластина свасх	1
30	0175216	Хомут (правый)	2
31	0175217	Хомут (левый)	2
32	0175218	Болт	4
34	0175219	Пластина свасх	1
38	0175216	Хомут (правый)	2
39	0175217	Хомут (левый)	2
40	0175218	Болт	4
42	0175220	Крышка	1
43	0175221	Крышка	1
44	4131793	Корпус	1
47	4131794	Корпус	1
50	0175222	Фиксатор	2
51	0175223	Трубка	2
52	0175224	Сиденье	2
53	0175225	Ограничитель	2
54	0175226	Пробка	2
55	0175227	Блок	1
56	0175228	Кольцо направляющая	2
57	0175229	Шестерённый насос	1
59	0175230	Крышка	1
64	M340850	Болт с внутренним шестигранником	4
65	4506408	Уплотнительное кольцо	1
66	985582	Уплотнительное кольцо	2
67	A811050	Уплотнительное кольцо	1
68	0175231	Уплотнительное кольцо	1
69	M340825	Болт с внутренним шестигранником	8
70	0175232	Болт с внутренним шестигранником	8
71	M340613	Болт с внутренним шестигранником	3
72	0175233	Пробка	2
73	0111535	Пробка	4
74	0175234	Пробка	2
75	0175235	Пробка	25
76	94-2011	Пробка	3
77	A811130	Уплотнительное кольцо	2
78	4506406	Уплотнительное кольцо	2
79	4506320	Уплотнительное кольцо	4
80	4506416	Уплотнительное кольцо	8
81	4506424	Уплотнительное кольцо	2
82	0175236	Уплотнительное кольцо	2
83	4506403	Уплотнительное кольцо	4
84	4037889	Уплотнительное кольцо	2
85	0175237	Масляное уплотнение	1
86	0175238	Уплотнительная шайба	8
87	0175239	Стопорное кольцо	2
88	0175240	Палец	2
89	0175241	Палец	2
90	0175242	Стальной шарик	2
91	0175243	Трубка	2
92	0175244	Адаптер	4
93	0175245	Хомут	3
94	0175246	Резиновая прокладка	3
95	0175247	Поршень серво	2
98	0175248	Установочный винт	2
99	0175249	Проставка	2
100	0175250	Проставка	2
101	0175251	Кольцо	2
102	0175252	Крышка	2
105	0175253	Крышка	2
106	0175254	Клапан поворотный	2
107	M340620	Болт с внутренним шестигранником	4
108	0175255	Болт с внутренним шестигранником	4
109	94-2011	Пробка	2
112	0175256	Рычаг	1
113	0175257	Проставка	1
114	0175258	Проставка	1
117	0175259	Крышка	1
118	A811025	Уплотнительное кольцо	1
119	A811040	Уплотнительное кольцо	1
120	4506406	Уплотнительное кольцо	2
121	0175260	Масляное уплотнение	1
122	M530810	Корончатая гайка	1
123	0175261	Стопорное кольцо	1
124	A761616	Шплинт	1
125	0175262	Установочный винт	1
126	0175263	Поршень	2
129	0175264	Регулировочная шайба	2
130	0175265	Шток коннектинг	2
131	0175266	Седло пружины	2
132	0175267	Пружина	2
133	0175268	Пружина	2
134	0175269	Шайба	2
135	0175270	Шайба	2
136	0175271	Регулировочная шайба 1.0-2.0	2
136	0175272	Регулировочная шайба 0.5-0.9	2
137	0175273	Регулировочная шайба	2
138	0175274	Поршень	2
139	0175275	Проставка	2
140	0175276	Поршень	2
143	0175277	Пружина	2
144	0175278	Сиденье	2
145	M341036	Болт с внутренним шестигранником	12
146	M341040	Болт с внутренним шестигранником	12
147	0111535	Пробка	2
148	0175235	Пробка	2
149	0175279	Дроссель	2
150	A811025	Уплотнительное кольцо	4
151	4506404	Уплотнительное кольцо	4
152	4506406	Уплотнительное кольцо	4
153	4506418	Уплотнительное кольцо	2
154	4506416	Уплотнительное кольцо	4
155	957366	Уплотнительное кольцо	2
156	A811035	Уплотнительное кольцо	2
157	M500807	Гайка	2
158	M581815	Гайка	2
159	0175280	Установочный винт	2
160	0175281	Установочный винт	2
161	0175244	Адаптер	2
162	0175282	Клапан	1
165	0175283	Пружина	1
167	0175284	Шайба	1
168	0175285	Ограничитель	2
171	0175286	Болт с внутренним шестигранником	2
172	0175287	Болт с внутренним шестигранником	4
173	0111535	Пробка	3
174	0175288	Пробка	1
175	0175235	Пробка	3
176	4506408	Уплотнительное кольцо	2
177	4506416	Уплотнительное кольцо	5
178	4506420	Уплотнительное кольцо	1
179	4506405	Уплотнительное кольцо	5
180	0175289	Стальной шарик	2
181	0175244	Адаптер	2
182	0175290	Трубка	1
183	0175291	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
