Гидролинии рабочего оборудования — HITACHI UH071

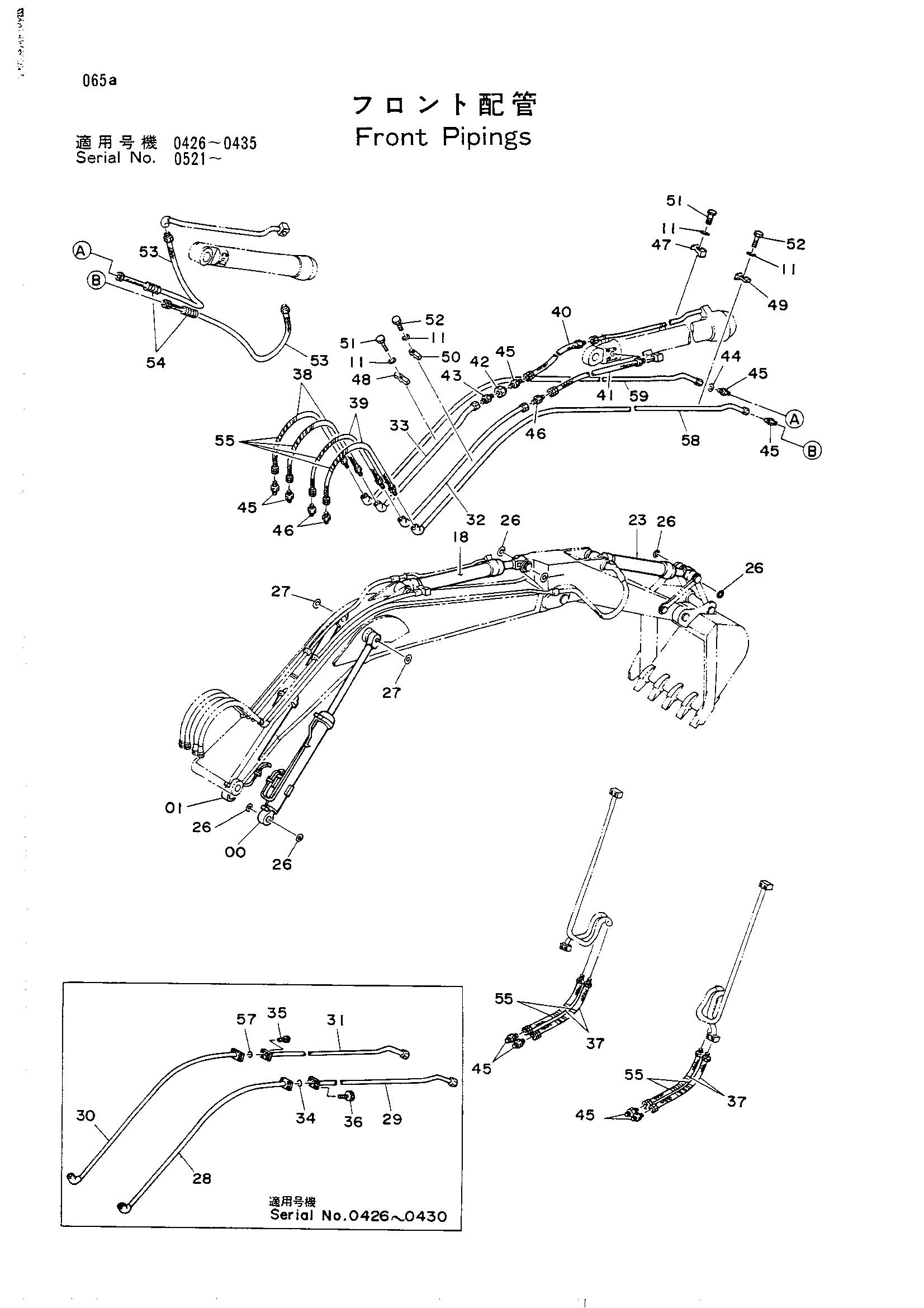

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4156038	Стрела гидроцилиндр(правый)	1
01	4156039	Стрела гидроцилиндр(левый)	1
11	A590912	Пружинная шайба	8
11	A590912	Пружинная шайба	10
18	4156040	Рукоять гидроцилиндр	1
23	4156041	Баккет гидроцилиндр	1
26	4165687	Пылезащитное уплотнение	8
27	4084578	Пылезащитное уплотнение	4
28	8018705	Трубка	1
29	8018706	Трубка	1
30	8018707	Трубка	1
31	8018708	Трубка	1
32	8018709	Трубка	1
33	8018710	Трубка	1
34	A811035	Уплотнительное кольцо	1
35	M351040	Болт с внутренним шестигранником	4
36	M351240	Болт с внутренним шестигранником	4
37	4107973	Шланг	4
38	4069286	Шланг	2
39	4099875	Шланг	2
40	4053153	Резиновый шланг	1
41	4071193	Шланг	1
42	9023408	Клапан замедленного возврата	1
43	94-1704	Адаптер	1
44	4061743	Шайба	1
45	94-1304	Адаптер	9
46	94-1305	Адаптер	3
47	4053595	Хомут трубки	2
47	4053595	Хомут трубки	3
48	4053596	Хомут трубки	2
49	4053598	Хомут трубки	2
49	4053598	Хомут трубки	3
50	4053599	Хомут трубки	2
51	M111256	Болт	4
51	M111256	Болт	5
52	M111263	Болт	4
52	M111263	Болт	5
53	4053153	Резиновый шланг (для укороченный рукоять)	2
53	4064688	Шланг (для STD. рукоять)	2
54	4053610	Защитный кожух	2
55	4044420	Защитный кожух	8
57	A811030	Уплотнительное кольцо	1
58	8027279 замена: 8018705	Трубка	1
58	8027279 замена: 8018706	Трубка	1
58	8027279 замена: A811035	Трубка	1
58	8027279 замена: M351240	Трубка	1
59	8027278 замена: 8018707	Трубка	1
59	8027278 замена: 8018708	Трубка	1
59	8027278 замена: A811030	Трубка	1
59	8027278 замена: M351040	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
