Трубопроводы системы смазки — HITACHI UH071

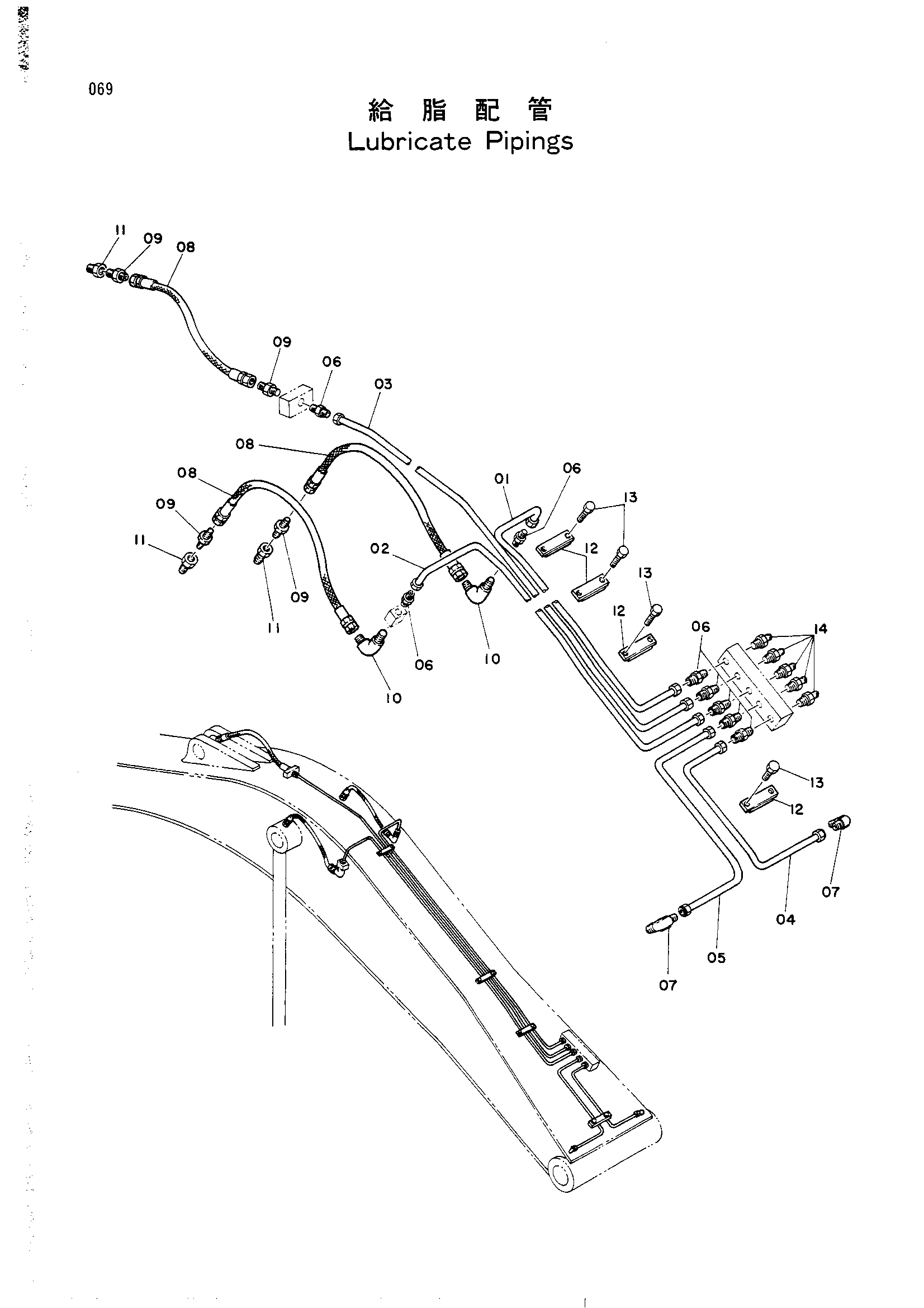

Заводская схема «Трубопроводы системы смазки» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3018778 замена: 3027319 | Трубка | 1 |
| 01 | 3018778 замена: 4140640 | Трубка | 1 |
| 01 | 3027319 | Трубка | 1 |
| 02 | 3018779 замена: 3027320 | Трубка | 1 |
| 02 | 3018779 замена: 4140640 | Трубка | 1 |
| 02 | 3027320 | Трубка | 1 |
| 03 | 3018780 замена: 3027321 | Трубка | 1 |
| 03 | 3018780 замена: 4140640 | Трубка | 1 |
| 03 | 3027321 | Трубка | 1 |
| 04 | 3018781 замена: 3027322 | Трубка | 1 |
| 04 | 3018781 замена: 4140640 | Трубка | 1 |
| 04 | 3018781 замена: 4140645 | Трубка | 1 |
| 04 | 3027322 | Трубка | 1 |
| 05 | 3018782 замена: 3027323 | Трубка | 1 |
| 05 | 3018782 замена: 4140640 | Трубка | 1 |
| 05 | 3018782 замена: 4140645 | Трубка | 1 |
| 05 | 3027323 | Трубка | 1 |
| 06 | 4140640 | Штуцер трубки | 8 |
| 06 | 4507113 | Штуцер трубки | 8 |
| 07 | 4068303 | Штуцер трубки | 2 |
| 07 | 4140645 | Штуцер трубки | 2 |
| 08 | 4512113 | Шланг | 3 |
| 09 | 94-1301 | Адаптер | 4 |
| 10 | 94-1401 | Угловой штуцер | 2 |
| 11 | 4031492 | Адаптер.с | 3 |
| 12 | 4054024 | Хомут | 4 |
| 13 | M111028 | Болт | 8 |
| 14 | J75481 | Штуцер | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
