Стрела — HITACHI UH071

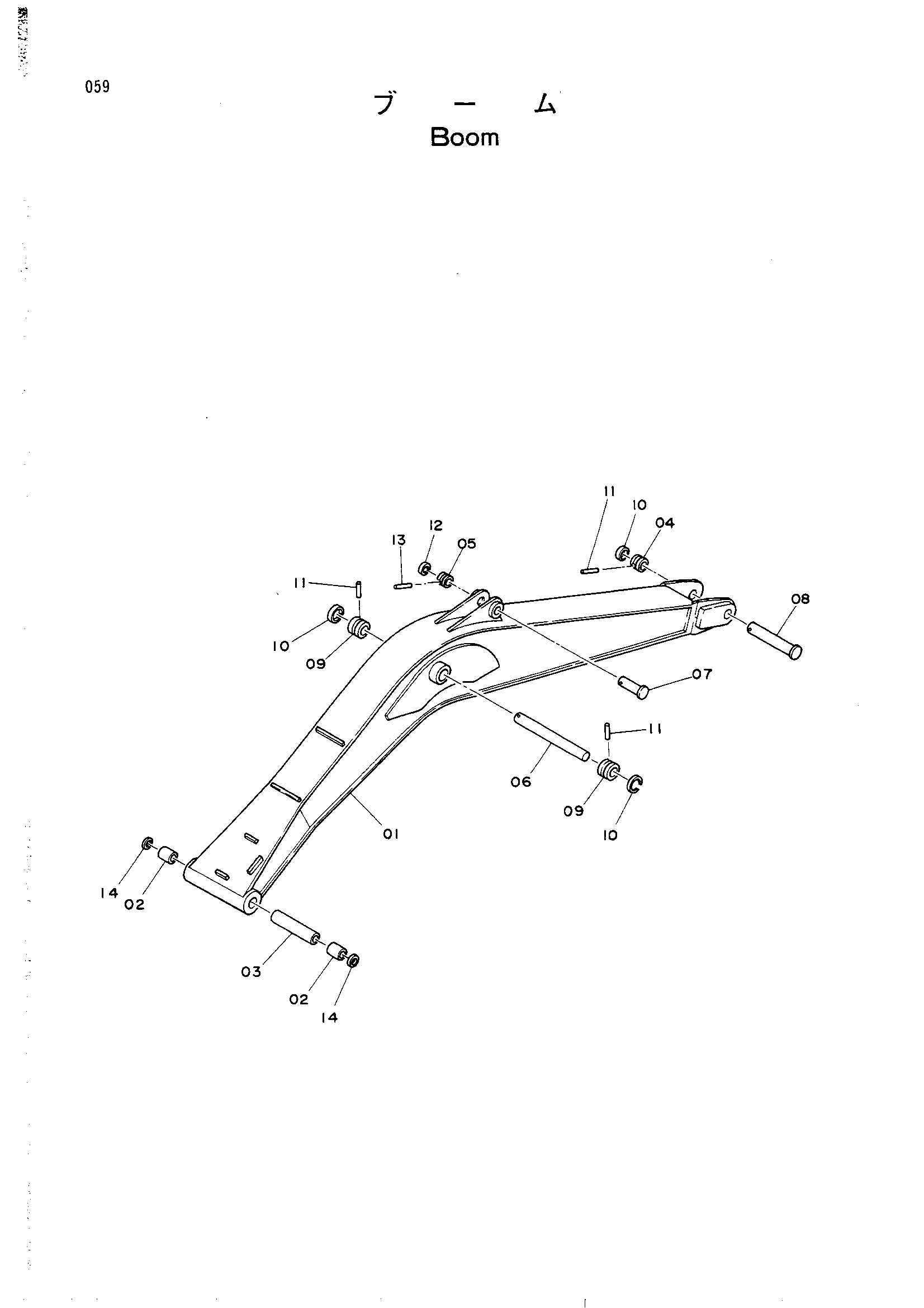

Заводская схема «Стрела» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000943 | Стрела | 1 |
| 01 | 5001506 | Стрела | 1 |
| 01-05 | 9035782 | Стрела в сборе | 1 |
| 01-05 | 9047475 | Стрела в сборе | 1 |
| 02 | 3013783 | Втулка | 2 |
| 03 | 4107836 | Проставка | 1 |
| 04 | 4106306 | Ограничитель | 1 |
| 05 | 4107900 | Ограничитель | 1 |
| 06 | 3018770 замена: 3029023 | Палец | 1 |
| 06 | 3029023 | Палец | 1 |
| 07 | 3018764 замена: 3029018 | Палец | 1 |
| 07 | 3029018 | Палец | 1 |
| 08 | 3018768 замена: 3029021 | Палец | 1 |
| 08 | 3029021 замена: 3035145 | Палец | 1 |
| 08 | 3035145 | Палец | 1 |
| 09 | 4106306 | Ограничитель | 2 |
| 10 | 4098716 | Кольцо | 3 |
| 11 | 4106307 | Палец | 3 |
| 12 | 4065688 | Кольцо | 1 |
| 13 | 4065689 | Палец | 1 |
| 14 | 4067902 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
