Гидроцилиндр ковша — HITACHI UH071

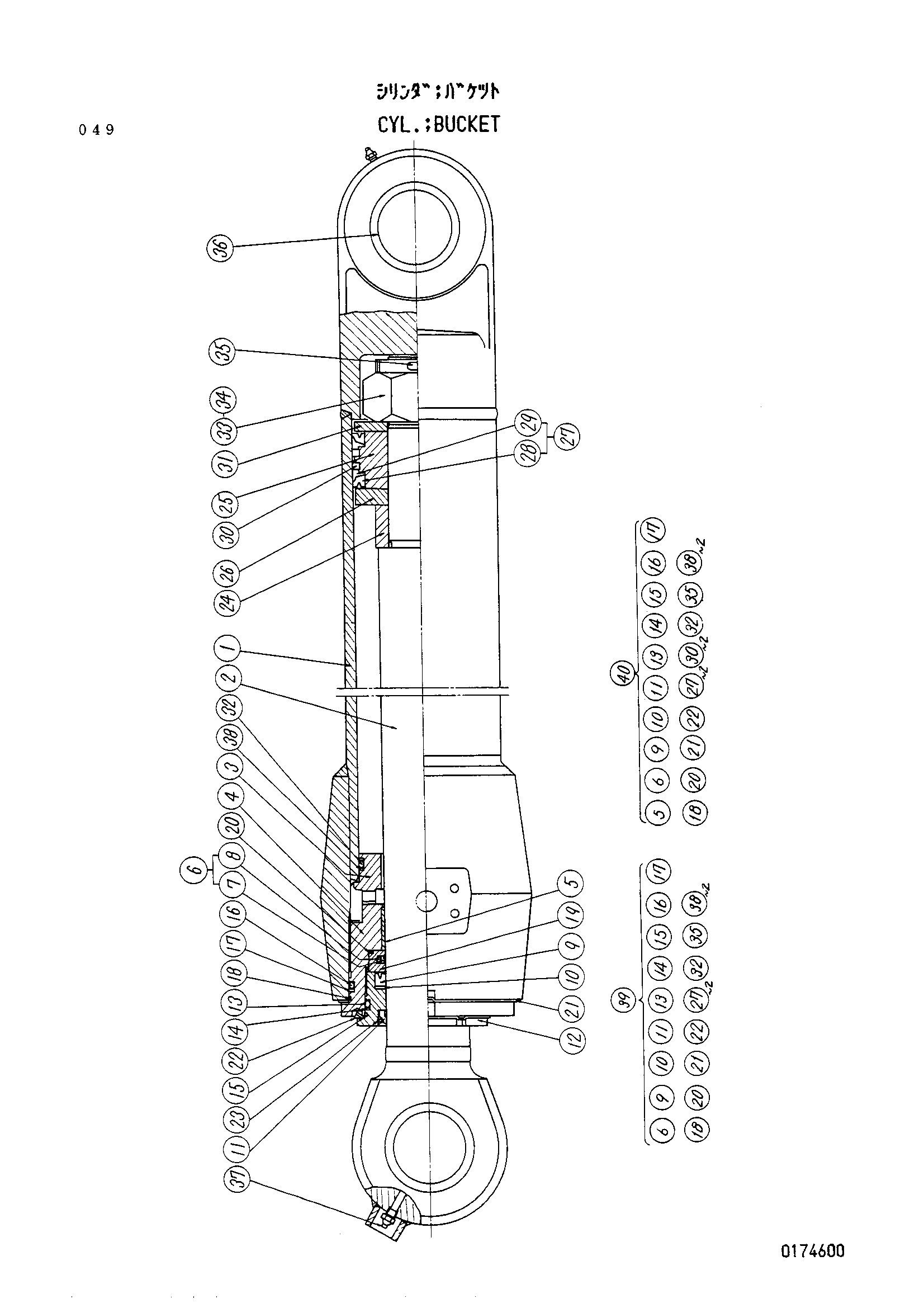

Заводская схема «Гидроцилиндр ковша» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2012844 | Гидроцилиндр. баккет | 1 | |
| 1 | 0174601 | Труба гидроцилиндра. | 1 |
| 2 | 0174602 | Шток поршня(B.K) | 1 |
| 3 | 0174603 | Проставка | 1 |
| 4 | 0174604 | Головка гидроцилиндра. | 1 |
| 5 | 4009429 | Втулка | 1 |
| 6 | 0158102 | Кольцо | 1 |
| 7 | 0174605 | Кольцо | 1 |
| 8 | 0174606 | Уплотнительное кольцо | 1 |
| 9 | 0127710 | U-образная манжета | 1 |
| 10 | 4509747 | Опорное кольцо | 1 |
| 11 | 4103699 | Грязесъёмное кольцо | 1 |
| 12 | 0174607 | Держатель | 1 |
| 13 | 4070046 | Уплотнительное кольцо | 1 |
| 14 | 4510878 | Опорное кольцо | 1 |
| 15 | 960334 | Уплотнительное кольцо | 1 |
| 16 | 4068626 | Уплотнительное кольцо | 1 |
| 17 | 4510854 | Опорное кольцо | 1 |
| 18 | 4049565 | Уплотнительное кольцо | 1 |
| 19 | 0174608 | Держатель | 1 |
| 20 | 4104135 | Уплотнительное кольцо | 1 |
| 21 | 996192 | Стопорная пластина | 1 |
| 22 | 0143206 | Стопорная шайба | 1 |
| 23 | 0143205 | Стопорное кольцо | 1 |
| 24 | 0174609 | Кольцо амортизатор | 1 |
| 25 | 0174511 | Поршень | 1 |
| 26 | 4070107 | Держатель у-ринг | 1 |
| 27 | 4085429 | U-образная манжета | 2 |
| 28 | 0174512 | U-образная манжета | 1 |
| 29 | 0174513 | Хеел нейлоновый | 1 |
| 30 | 4035024 | Поршневое кольцо | 2 |
| 31 | 0174514 | Держатель | 1 |
| 32 | 0174610 | Уплотнительное кольцо | 1 |
| 33 | 4510852 | Регулировочная шайба | 1 |
| 34 | 4510851 | Корончатая гайка | 1 |
| 35 | 4510853 | Шплинт | 1 |
| 36 | 0174403 | Втулка | 2 |
| 37 | J75481 | Штуцер | 2 |
| 38 | 0174611 | Опорное кольцо | 2 |
| 39 | 4131412 | Комплект уплотнение(ковш) | 1 |
| 40 | 4031799 | Комплект гидроцилиндр.. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
