Гидроцилиндр рукояти — HITACHI UH071

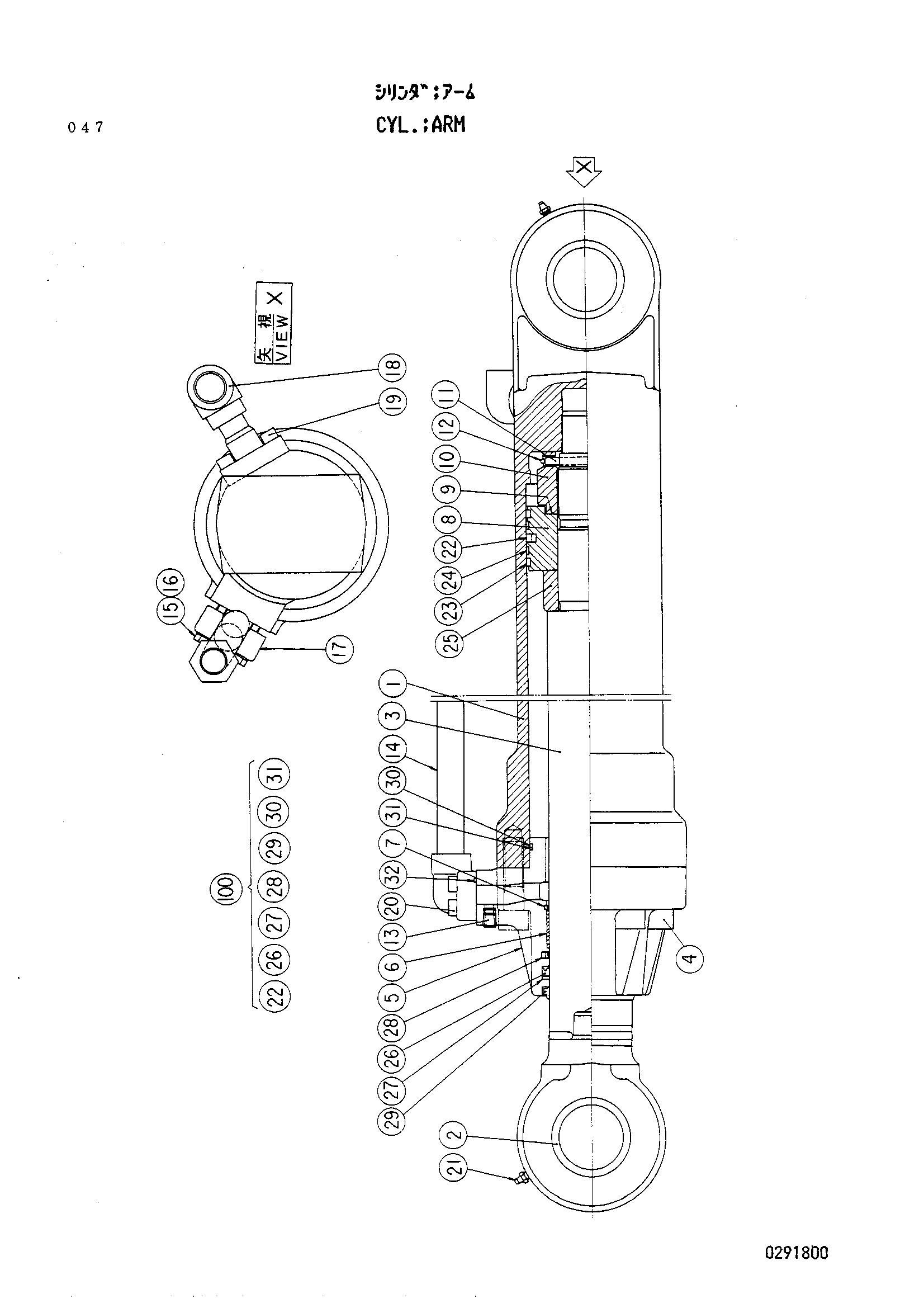

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4156040 | Рукоять гидроцилиндр | 1 | |
| 1 | 0291801 | Труба гидроцилиндра. | 1 |
| 2 | 0174403 | Втулка | 2 |
| 3 | 0261502 | Шток поршня(рукоять) | 1 |
| 4 | 0223716 | Болт с внутренним шестигранником | 8 |
| 5 | 0261503 | Головка гидроцилиндра. | 1 |
| 6 | 0261504 | Втулка | 1 |
| 7 | 0208304 | Кольцо | 1 |
| 8 | 0223705 | Поршень | 1 |
| 9 | 0242607 | Регулировочная шайба комплект | 1 |
| 10 | 0254604 | Гайка | 1 |
| 11 | 0223710 | Палец | 1 |
| 12 | 0223711 | Стопорное кольцо | 1 |
| 13 | 94-2011 | Пробка | 1 |
| 14 | 0261505 | Трубка | 1 |
| 15 | 0242611 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | 0242610 | Держатель | 2 |
| 18 | 0261506 | Соединение | 1 |
| 19 | 0158855 | Болт с внутренним шестигранником | 4 |
| 20 | 0158855 | Болт с внутренним шестигранником | 4 |
| 21 | J75481 | Штуцер | 2 |
| 22 | 0223706 | Уплотнение кольцо | 1 |
| 23 | 0223713 | Кольцо | 2 |
| 24 | 0223707 | Кольцо | 2 |
| 25 | 0261507 | Амортизирующий подшипник | 1 |
| 26 | 0208305 | Кольцо U | 1 |
| 27 | 0208306 | Опорное кольцо | 1 |
| 28 | 0157801 | Уплотнительное кольцо | 1 |
| 29 | 0208307 | Грязесъёмное кольцо | 1 |
| 30 | A811120 | Уплотнительное кольцо | 1 |
| 31 | 0223704 | Опорное кольцо | 1 |
| 32 | 4506430 | Уплотнительное кольцо | 2 |
| 100 | 4174889 | Комплект уплотнение(рукоять) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
