Гидроцилиндр ковша — HITACHI UH071

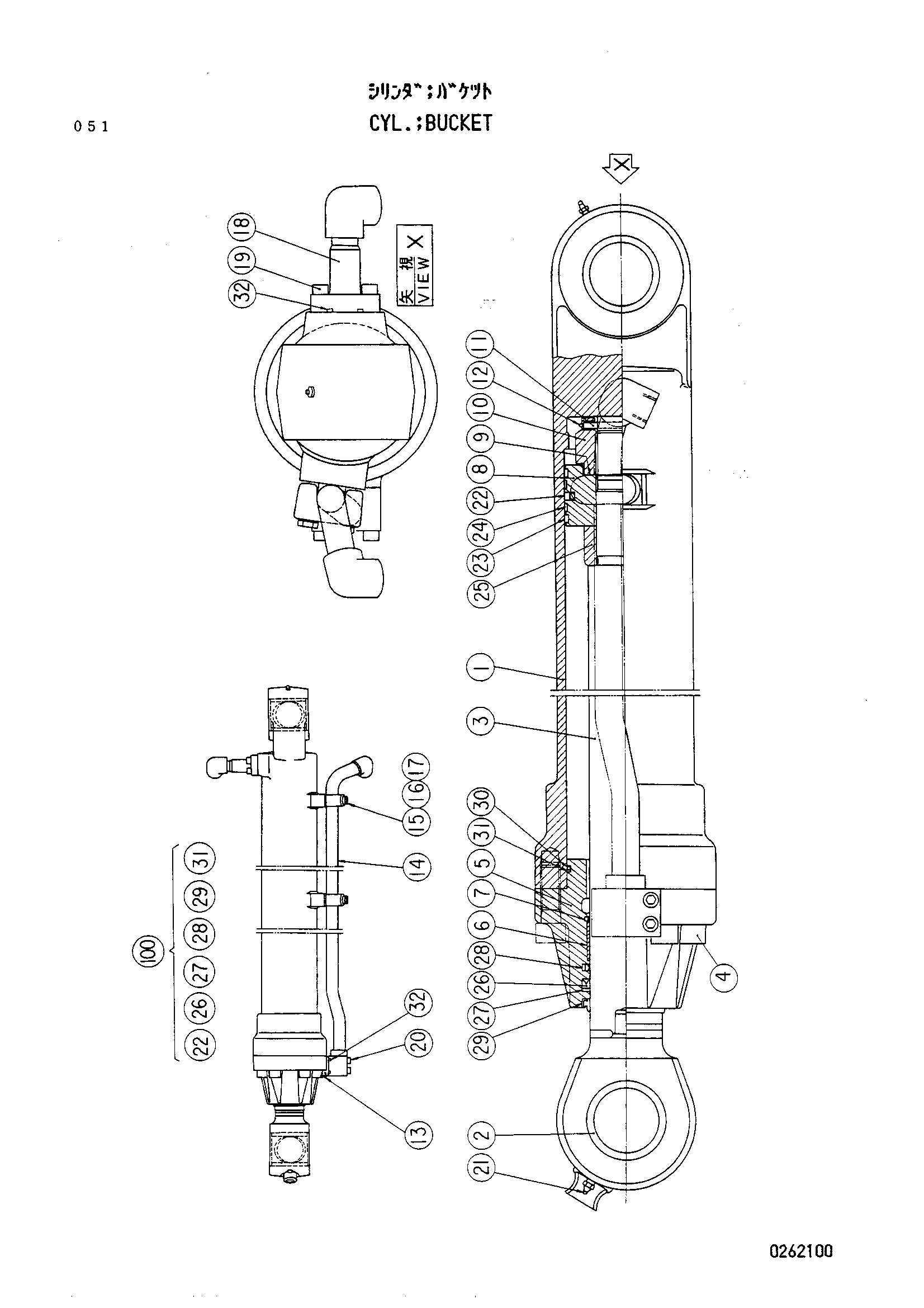

Заводская схема «Гидроцилиндр ковша» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4156041 | Баккет гидроцилиндр | 1 | |
| 1 | 0262101 | Труба гидроцилиндра. | 1 |
| 2 | 0174403 | Втулка | 2 |
| 3 | 0262102 | Шток поршня | 1 |
| 4 | 4094801 | Болт с внутренним шестигранником | 8 |
| 5 | 0262103 | Головка гидроцилиндра. | 1 |
| 6 | 0262104 | Втулка | 1 |
| 7 | 0240904 | Кольцо ретаинин | 1 |
| 8 | 0262105 | Поршень | 1 |
| 9 | 0262106 | Регулировочная шайба | 1 |
| 10 | 0262107 | Гайка | 1 |
| 11 | 0262108 | Палец | 1 |
| 12 | 0262109 | Стопорное кольцо | 1 |
| 13 | 94-2011 | Пробка | 1 |
| 14 | 0262110 | Трубка | 1 |
| 15 | 0223719 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | 0208323 | Держатель | 2 |
| 18 | 0262111 | Соединение | 1 |
| 19 | 0158855 | Болт с внутренним шестигранником | 4 |
| 20 | 0145707 | Болт с внутренним шестигранником | 4 |
| 21 | J75481 | Штуцер | 2 |
| 22 | 0258205 | Уплотнительное кольцо | 1 |
| 23 | 0261308 | Кольцо | 2 |
| 24 | 0261309 | Кольцо | 2 |
| 25 | 0262112 | Амортизирующий подшипник | 1 |
| 26 | 0240911 | Кольцо U | 1 |
| 27 | 0240912 | Опорное кольцо | 1 |
| 28 | 0158102 | Кольцо | 1 |
| 29 | 0240910 | Грязесъёмное кольцо | 1 |
| 30 | A811115 | Уплотнительное кольцо | 1 |
| 31 | 0261310 | Опорное кольцо | 1 |
| 32 | 4506430 | Уплотнительное кольцо | 2 |
| 100 | 4174890 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
