Крышка — HITACHI UH071

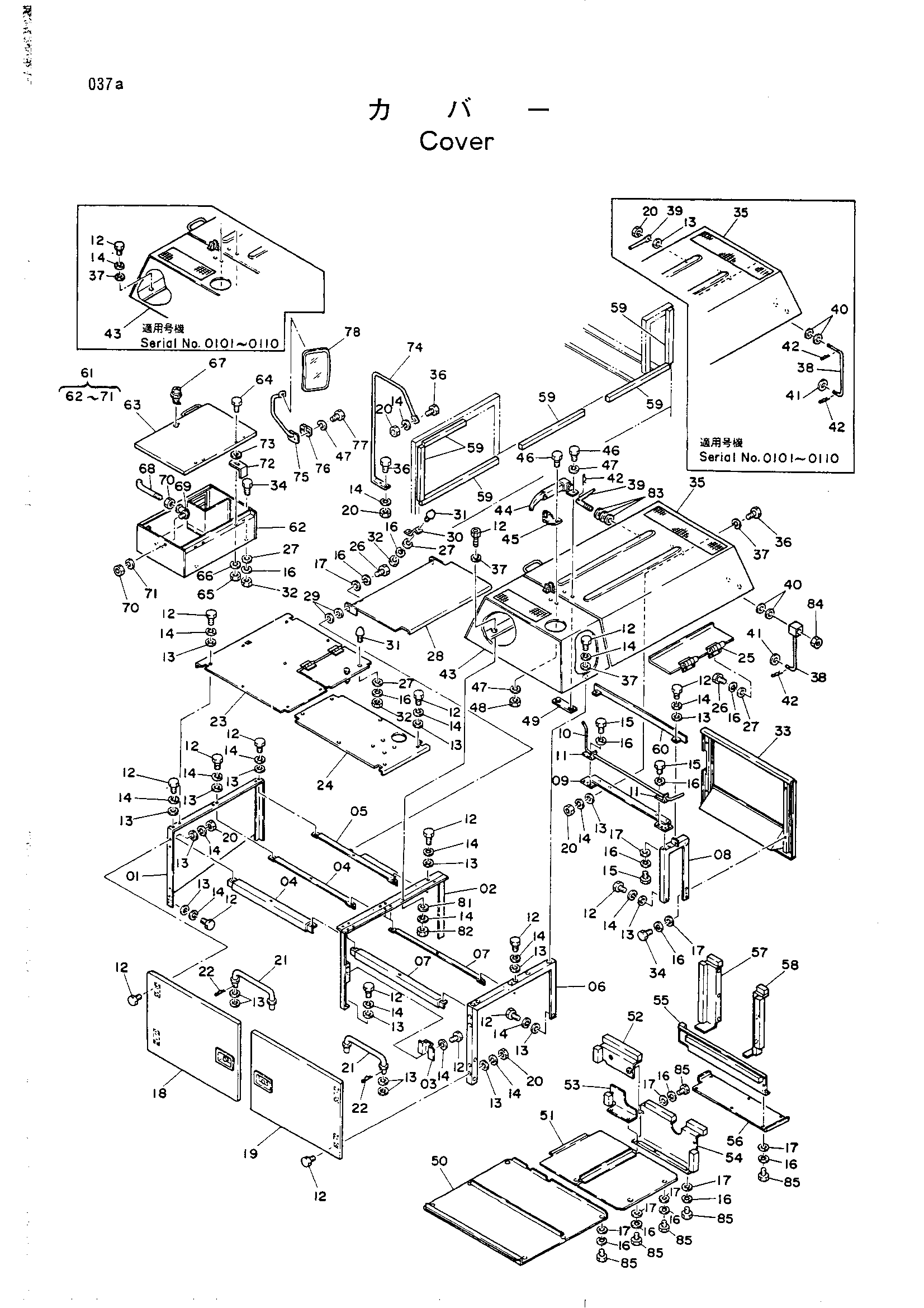

Заводская схема «Крышка» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8019439	Опора	1
02	7010622	Опора	1
03	4107780	Ограничитель	1
04	8019444	Опора	2
05	8019447	Опора	1
06	8019445	Опора	1
07	8019443	Опора	2
08	9714870	Опора	1
09	9714872	Опора	1
10	4112092	Штанга торсион	1
11	4124221	Кронштейн	2
12	M111225	Болт	50
13	A590112	Плоская шайба	50
14	A590912	Пружинная шайба	57
15	M111022	Болт	8
16	A590910	Пружинная шайба	49
17	J217083	Шайба	35
18	7010619	Дверь	1
19	7009586	Дверь	1
20	M501210	Гайка	16
21	9707254	Стойка	2
22	4022699	Стопорный палец	2
23	8021967	Крышка	1
24	3019601	Крышка	1
25	8019442	Крышка	1
26	M111018	Болт	5
27	A590110	Плоская шайба	10
28	8019446	Крышка	1
29	A590120	Шайба	2
30	4123762	Кронштейн	1
31	487195	Ограничитель	2
32	M501008	Гайка	6
33	7010615	Крышка	1
34	M111025	Болт	8
35	6004358	Крышка двигатель	1
35	6004358	Крышка двигатель	1
35	6006420	Крышка двигатель	1
36	M111232	Болт	7
37	J217084	Шайба	8
38	4124155 замена: 4131800	Стойка	1
38	4124155 замена: 9715866	Стойка	1
38	4124155 замена: A590116	Стойка	1
38	4124155 замена: M511613	Стойка	1
38	9715866	Стойка	1
39	4124156 замена: 4131800	Рычаг	1
39	4124156 замена: 9715866	Рычаг	1
39	4124156 замена: A590116	Рычаг	1
39	4124156 замена: M511613	Рычаг	1
39	4131800	Рычаг	1
40	A590116	Плоская шайба	2
41	4073522	Шайба	1
42	4022701	Стопорный палец	2
43	7009646	Крышка двигатель	1
44	322831	Защёлка боннет	1
45	485008	Анкхор	1
46	M200818	Болт	4
47	A590908	Пружинная шайба	6
48	M500807	Гайка	2
49	4068301	Седло винта	1
50	7009551	Крышка	1
51	8019349	Крышка	1
52	8021997	Крышка	1
53	8021998	Крышка	1
54	7010650	Крышка	1
55	8022006	Крышка	1
56	4123453	Крышка	1
57	8019540	Крышка	1
57	8019540	Крышка	1
57	8028754	Крышка	1
58	8019539	Крышка	1
58	8019539	Крышка	1
58	8028755	Крышка	1
59	4123452	Резиновая прокладка	1
60	9714899	Защитный кожух	1
61	9042381 замена: 9044818	Короб инструмент в сборе	1
61	9044818	Короб инструмент в сборе	1
62	7010900 замена: 7011572	Короб	1
62	7010900 замена: 7011573	Короб	1
62	7011572	Короб	1
63	7010901 замена: 7011572	Крышка	1
63	7010901 замена: 7011573	Крышка	1
63	7011573	Крышка	1
64	M111020	Болт	4
64	M111025	Болт	4
65	M501008	Гайка	4
66	A590910	Пружинная шайба	4
67	4105834	Замок	1
68	4125462	Штанга	1
69	4056017	Шарнир	1
70	M500605	Гайка	2
71	A590906	Пружинная шайба	1
72	4132153	Кронштейн	1
73	A590110	Шайба	1
74	8018152	Стойка	1
75	8019989	Стойка	1
76	4113705	Хомут	1
77	M210840	Болт	2
78	4093058	Зеркало	1
81	A590112	Плоская шайба	2
82	M501210	Гайка	2
83	A590116	Плоская шайба	3
84	M511613	Гайка	1
85	M111018 замена: M111020	Болт	26
85	M111020	Болт	26

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
