Рама — HITACHI UH071

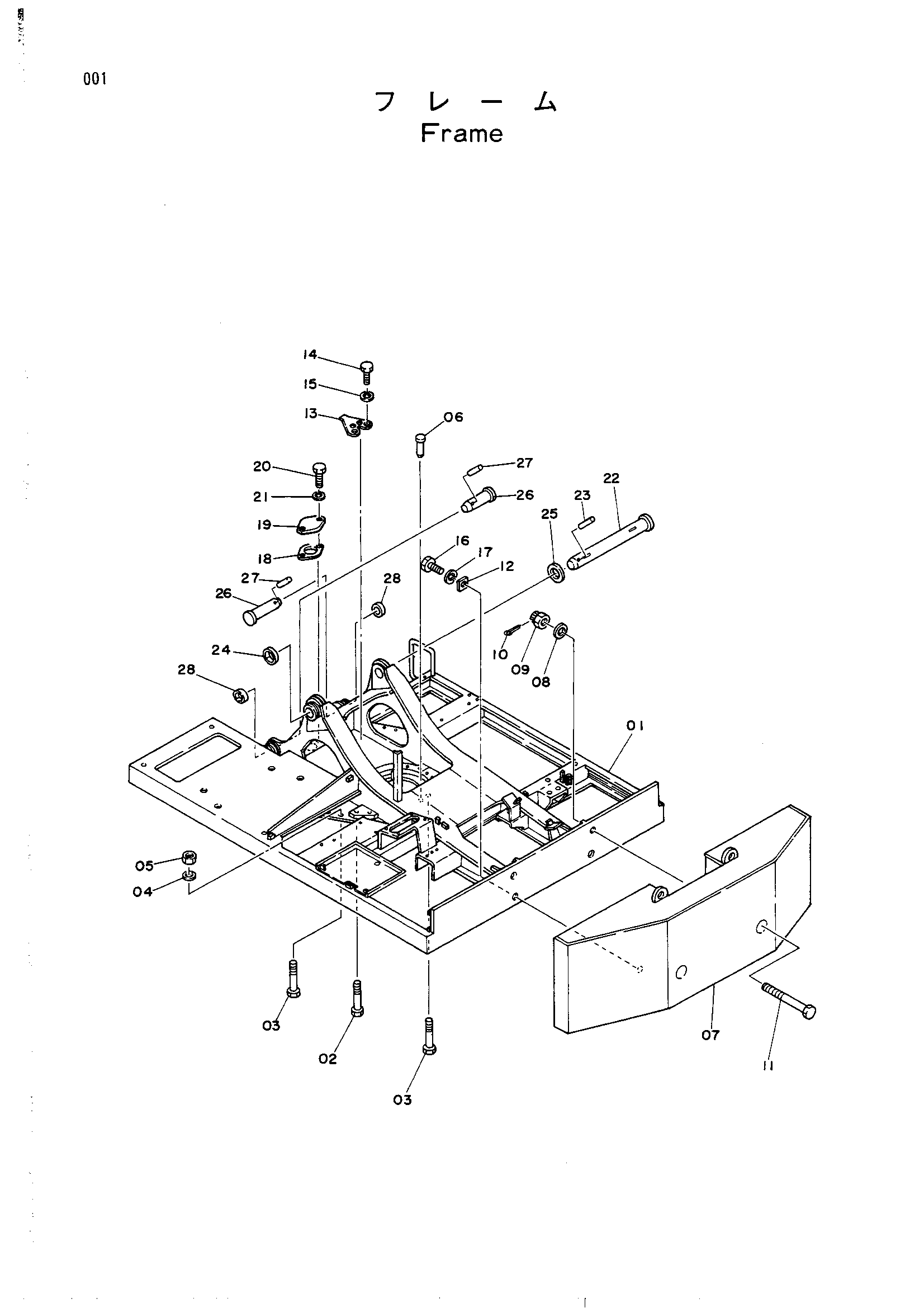

Заводская схема «Рама» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5001138 | Рама меин | 1 |
| 02 | J932008 | Болт | 8 |
| 02 | M122003 | Болт | 8 |
| 03 | 4154602 | Болт | 23 |
| 03 | M122002 | Болт | 23 |
| 04 | 4018545 | Плоская шайба | 19 |
| 05 | J951020 | Гайка | 19 |
| 05 | M512016 | Гайка | 19 |
| 06 | 4108779 | Палец | 1 |
| 07 | 6004203 | Противовес | 1 |
| 08 | J21014 | Шайба | 4 |
| 09 | 487296 | Корончатая гайка | 2 |
| 10 | A768080 | Шплинт | 2 |
| 11 | 4057058 | Болт | 2 |
| 12 | 4126235 | Пластина | 2 |
| 13 | 4123475 | Ограничитель | 1 |
| 14 | M111228 | Болт | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | M122263 | Болт | 2 |
| 17 | A590922 | Пружинная шайба | 2 |
| 18 | 4510901 | Манжета | 1 |
| 19 | 4013896 | Крышка | 1 |
| 19 | 4122901 замена: 4013896 | Крышка | 1 |
| 20 | J901020 | Болт | 2 |
| 20 | M111020 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | 3018769 замена: 3029022 | Палец | 1 |
| 22 | 3029022 | Палец | 1 |
| 23 | 4098713 | Палец | 1 |
| 24 | 4098712 | Кольцо | 1 |
| 25 | 4093739 | Регулировочная шайба | 1 |
| 26 | 3022157 замена: 3029025 | Палец | 2 |
| 26 | 3029025 | Палец | 2 |
| 27 | 4098717 | Палец | 2 |
| 28 | 4098716 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
