Воздушный трубопроводы — HITACHI UH071

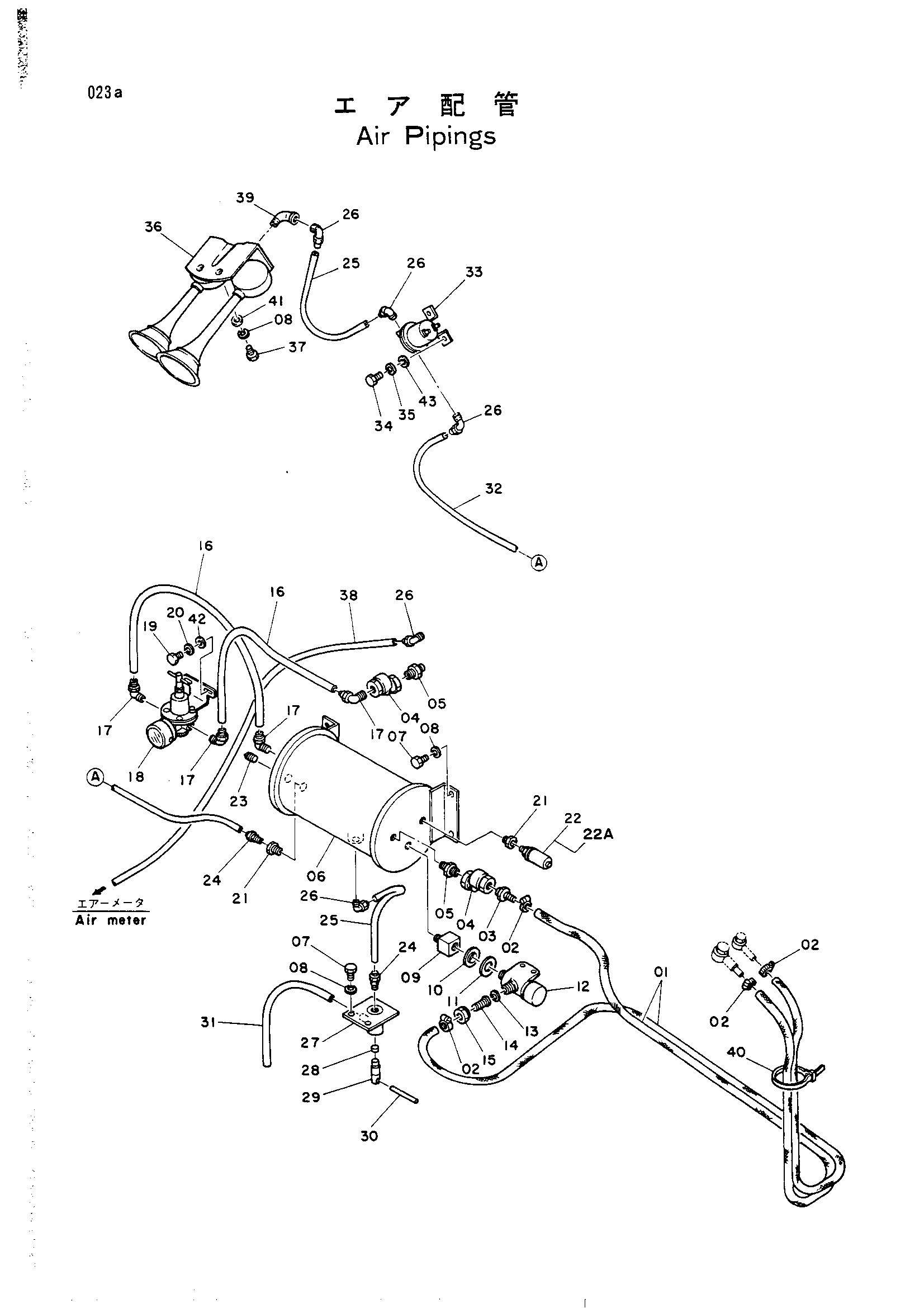

Заводская схема «Воздушный трубопроводы» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4081379	Резиновый шланг	2
02	4514700	Зажим шланг	4
03	49960	Адаптер	1
04	986953	Обратный клапан	2
05	J70783	Адаптер	2
06	8501883	Бак воздушный	1
07	M111018	Болт	6
08	A590910	Пружинная шайба	8
09	499820	Адаптер	1
10	984219	Уплотнительная шайба	1
11	4503857	Регулировочная шайба	1
12	4092238	Регулятор	1
13	984225	Манжета	1
14	487027	Втулка	1
15	971303	Гайка втулка	1
16	4511976	Трубка	2
17	4501785	Угловой штуцер	4
18	3022100	Регулятор воздушный	1
19	M200610	Болт	2
19	M200613	Болт	2
20	A590906	Пружинная шайба	2
21	J728382	Переходник	2
22	986952	Клапан защитный	1
22A	4074204	Крышка резиновый	1
23	94-2023	Пробка	1
24	992313	Разъём	2
25	4049402	Трубка	2
26	992312	Разъём	5
27	9704549	Кронштейн	1
28	487045	Резиновая прокладка	1
29	487046	Рукоятка	1
30	986954	Пружинный штифт	1
31	4070011	Виниловый шланг	1
32	4511310	Трубка	1
33	4135434	Клапан	1
33	4508894	Клапан	1
34	M200813	Болт	2
35	A590908	Пружинная шайба	2
36	4114260 замена: 4135433	Звуковой сигнал воздушный	1
36	4135433	Звуковой сигнал воздушный	1
37	M111016	Болт	2
38	992315	Трубка	1
39	94-0646	Угловой штуцер	1
40	4055312	Зажим	1
41	A590110	Плоская шайба	2
42	A590106	Плоская шайба	2
43	A590108	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
