Гидроцилиндр стрелы (правый) — HITACHI UH071

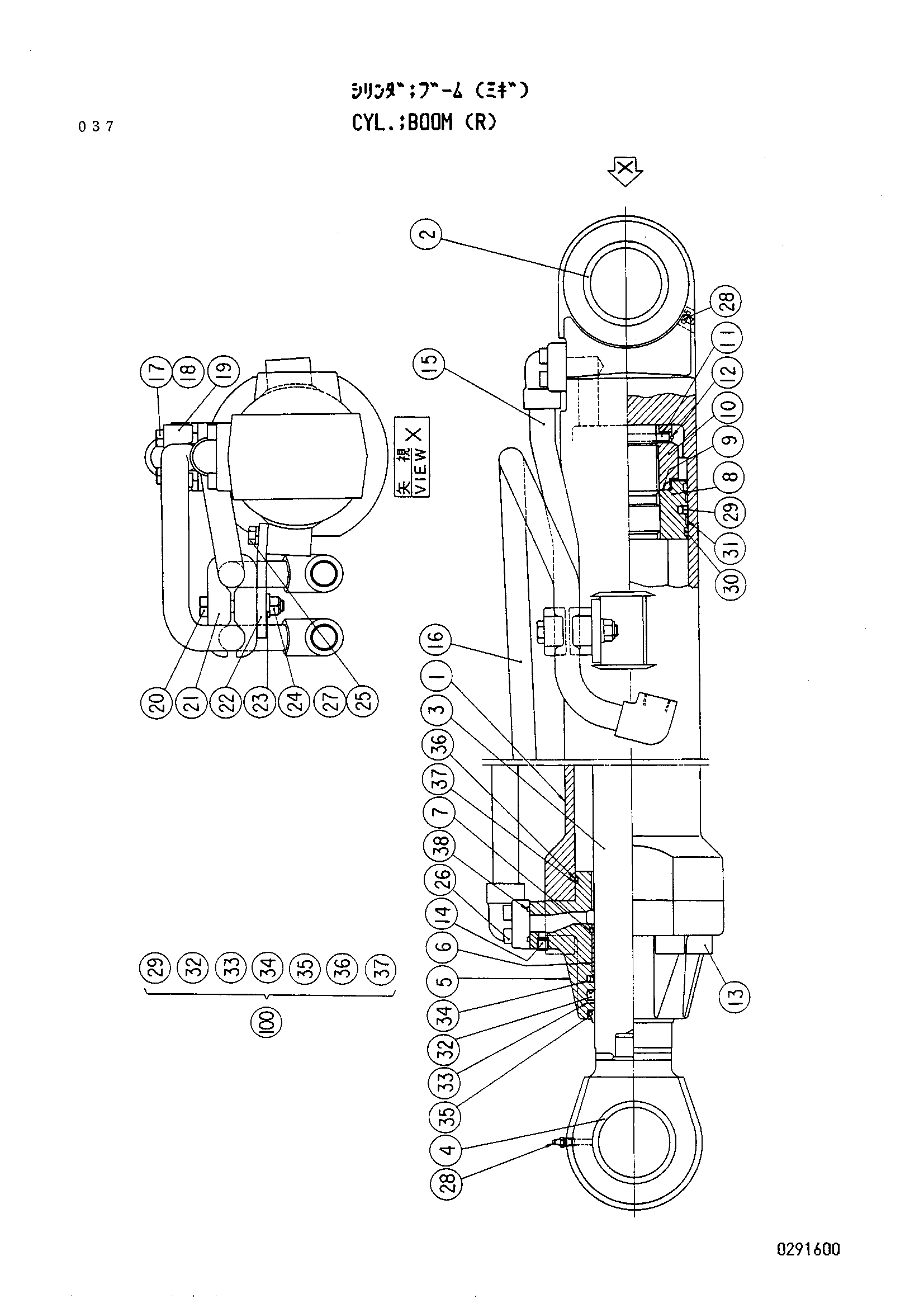

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4156038 | Стрела гидроцилиндр..(правый) | 1 | |
| 1 | 0291601 | Труба гидроцилиндра. | 1 |
| 2 | 0174516 | Втулка | 1 |
| 3 | 0291602 | Шток поршня | 1 |
| 4 | 0140808 | Втулка | 1 |
| 5 | 0261303 | Головка гидроцилиндра. | 1 |
| 6 | 0242604 | Втулка | 1 |
| 7 | 0208604 | Кольцо | 1 |
| 8 | 0261304 | Поршень | 1 |
| 9 | 0242607 | Регулировочная шайба комплект | 1 |
| 10 | 0254604 | Гайка | 1 |
| 11 | 0223710 | Палец | 1 |
| 12 | 0223711 | Стопорное кольцо | 1 |
| 13 | 4094801 | Болт с внутренним шестигранником | 8 |
| 14 | 94-2011 | Пробка | 1 |
| 15 | 0261305 | Трубка | 1 |
| 16 | 0261306 | Трубка | 1 |
| 17 | 0242611 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 0242610 | Держатель | 1 |
| 20 | 0254312 | Болт | 1 |
| 21 | 0236915 | Держатель | 2 |
| 22 | 0261307 | Пластина | 1 |
| 23 | 0236917 | Шайба | 1 |
| 24 | 0236918 | Гайка | 1 |
| 25 | 0236913 | Болт | 2 |
| 26 | 0158855 | Болт с внутренним шестигранником | 8 |
| 27 | A590914 | Пружинная шайба | 2 |
| 28 | J75481 | Штуцер | 2 |
| 29 | 0258205 | Уплотнительное кольцо | 1 |
| 30 | 0261308 | Кольцо | 2 |
| 31 | 0261309 | Кольцо | 2 |
| 32 | 0208605 | У-ринг | 1 |
| 33 | 0208606 | Опорное кольцо | 1 |
| 34 | 0174506 | Кольцо в сборе | 1 |
| 35 | 0208607 | Грязесъёмное кольцо | 1 |
| 36 | A811115 | Уплотнительное кольцо | 1 |
| 37 | 0261310 | Опорное кольцо | 1 |
| 38 | 4506430 | Уплотнительное кольцо | 2 |
| 100 | 4174888 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
