Гидроцилиндр стрелы (правый)(левый) — HITACHI UH071

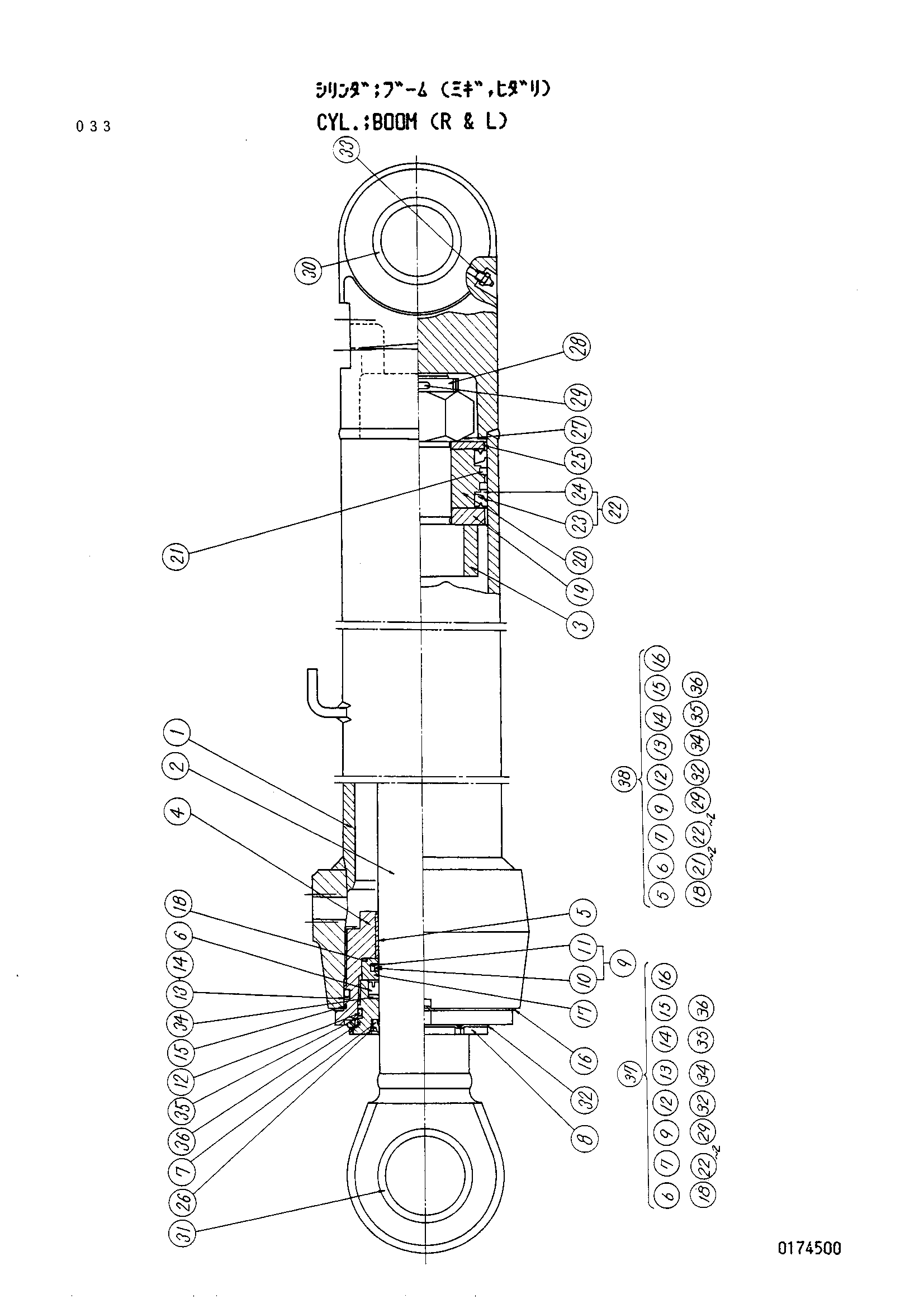

Заводская схема «Гидроцилиндр стрелы (правый)(левый)» для HITACHI UH071. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2012841 | Гидроцилиндр стрелы | 1 | |
| 1 | 0174501 | Труба гидроцилиндра | 1 |
| 2 | 0174502 | Шток поршня | 1 |
| 3 | 0174503 | Проставка | 1 |
| 4 | 0174504 | Головка гидроцилиндра | 1 |
| 5 | 4501895 | Втулка | 1 |
| 6 | 4085437 | U-образная манжета | 1 |
| 7 | 4096000 | Грязесъёмное кольцо | 1 |
| 8 | 0174505 | Держатель | 1 |
| 9 | 0174506 | Кольцо | 1 |
| 10 | 0174507 | Кольцо | 1 |
| 11 | 0174508 | Уплотнительное кольцо | 1 |
| 12 | 0174509 | Уплотнительное кольцо | 1 |
| 13 | 4068626 | Уплотнительное кольцо | 1 |
| 14 | 4510854 | Опорное кольцо | 1 |
| 15 | 4049565 | Уплотнительное кольцо | 1 |
| 16 | 996192 | Стопорная шайба | 1 |
| 17 | 0174510 | Держатель | 1 |
| 18 | 4094900 | Уплотнительное кольцо | 1 |
| 19 | 4070107 | Держатель у-ринг | 1 |
| 20 | 0174511 | Поршень | 1 |
| 21 | 4035024 | Поршневое кольцо | 2 |
| 22 | 4085429 | U-образная манжета | 2 |
| 23 | 0174512 | U-образная манжета | 1 |
| 24 | 0174513 | Хеел нейлоновый | 1 |
| 25 | 0174514 | Держатель | 1 |
| 26 | 0174515 | Стопорное кольцо | 1 |
| 27 | 4510852 | Регулировочная шайба | 1 |
| 28 | 4510851 | Корончатая гайка | 1 |
| 29 | 4510853 | Шплинт | 1 |
| 30 | 0174516 | Втулка | 1 |
| 31 | 0140808 | Втулка | 1 |
| 32 | 0174517 | Стопорная шайба | 1 |
| 33 | J75481 | Штуцер | 1 |
| 34 | 4097315 | Опорное кольцо | 1 |
| 35 | 0174518 | Опорное кольцо | 1 |
| 36 | 4095999 | Уплотнительное кольцо | 1 |
| 37 | 4131410 | Комплект уплотнение(стрела) | 1 |
| 38 | 4131797 | Комплект гидроцилиндр.. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH071 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
