Гусеница пружина — HITACHI UH07-3

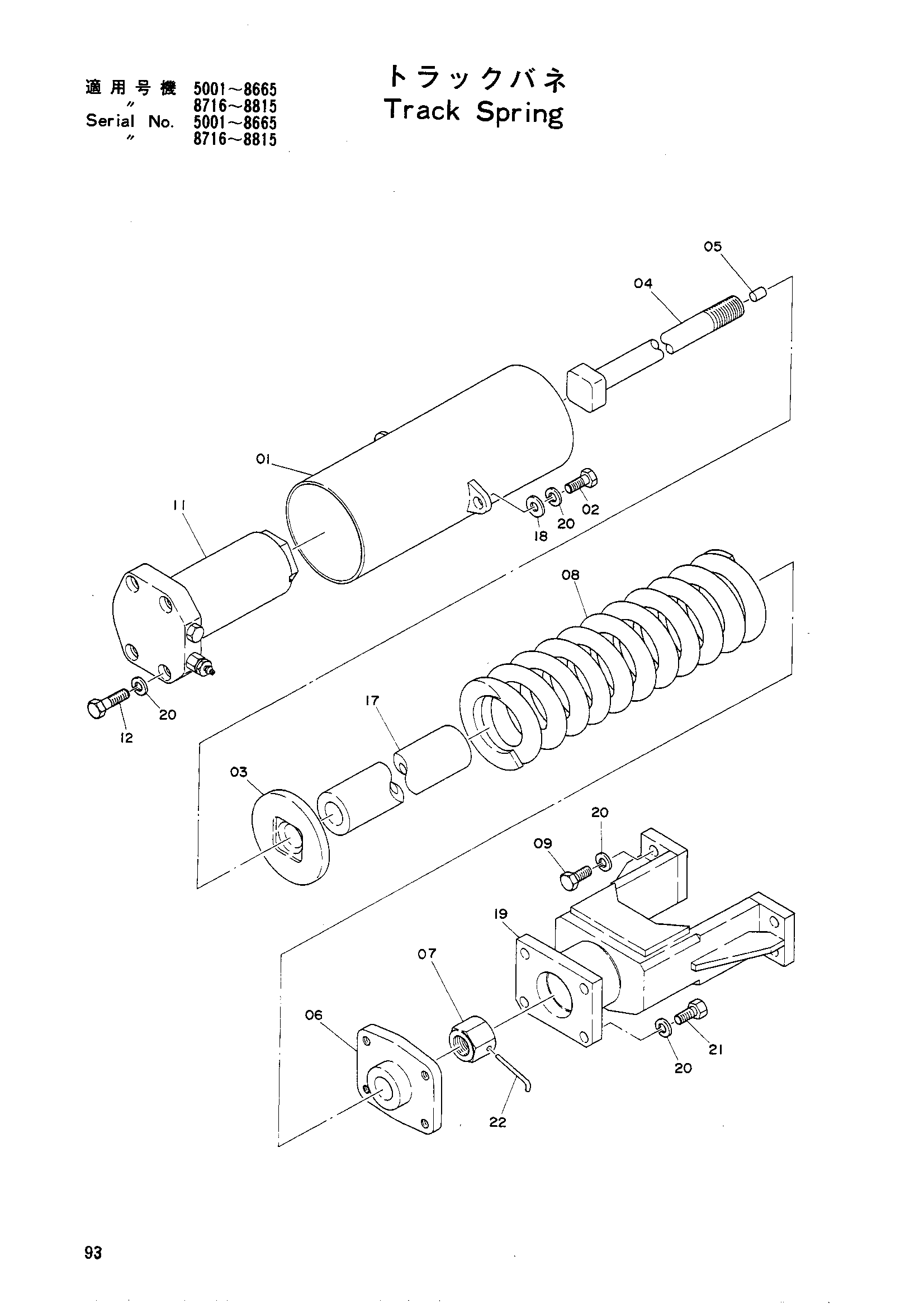

Заводская схема «Гусеница пружина» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8004157 | Трубка | 1 |
| 01-22 | 9011644 | Гусеница пружина в сборе | 1 |
| 02 | M111636 | Болт | 2 |
| 03 | 3500604 | Фиксатор | 1 |
| 04 | 3501747 | Болт | 1 |
| 05 | 420433 | Пробка | 1 |
| 06 | 3011304 | Фиксатор | 1 |
| 06 | 3011304 | Фиксатор | 1 |
| 06 | 3011304 | Фиксатор | 1 |
| 06 | 8500287 замена: 3011304 | Фиксатор | 1 |
| 06 | 8500287 замена: 3011304 | Фиксатор | 1 |
| 06 | 8500287 замена: 3011304 | Фиксатор | 1 |
| 07 | 490248 | Гайка проушина | 1 |
| 08 | 3500603 | Пружина | 1 |
| 09 | M111645 | Болт | 4 |
| 11 | 9016749 | Механизм натяжения в сборе | 1 |
| 12 | M111656 | Болт | 4 |
| 17 | 3502786 | Проставка | 1 |
| 18 | A590116 | Шайба | 2 |
| 19 | 6001587 | Вилка | 1 |
| 20 | A590916 | Пружинная шайба | 14 |
| 21 | M111640 замена: M111645 | Болт | 4 |
| 21 | M111645 | Болт | 4 |
| 22 | 4052210 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
