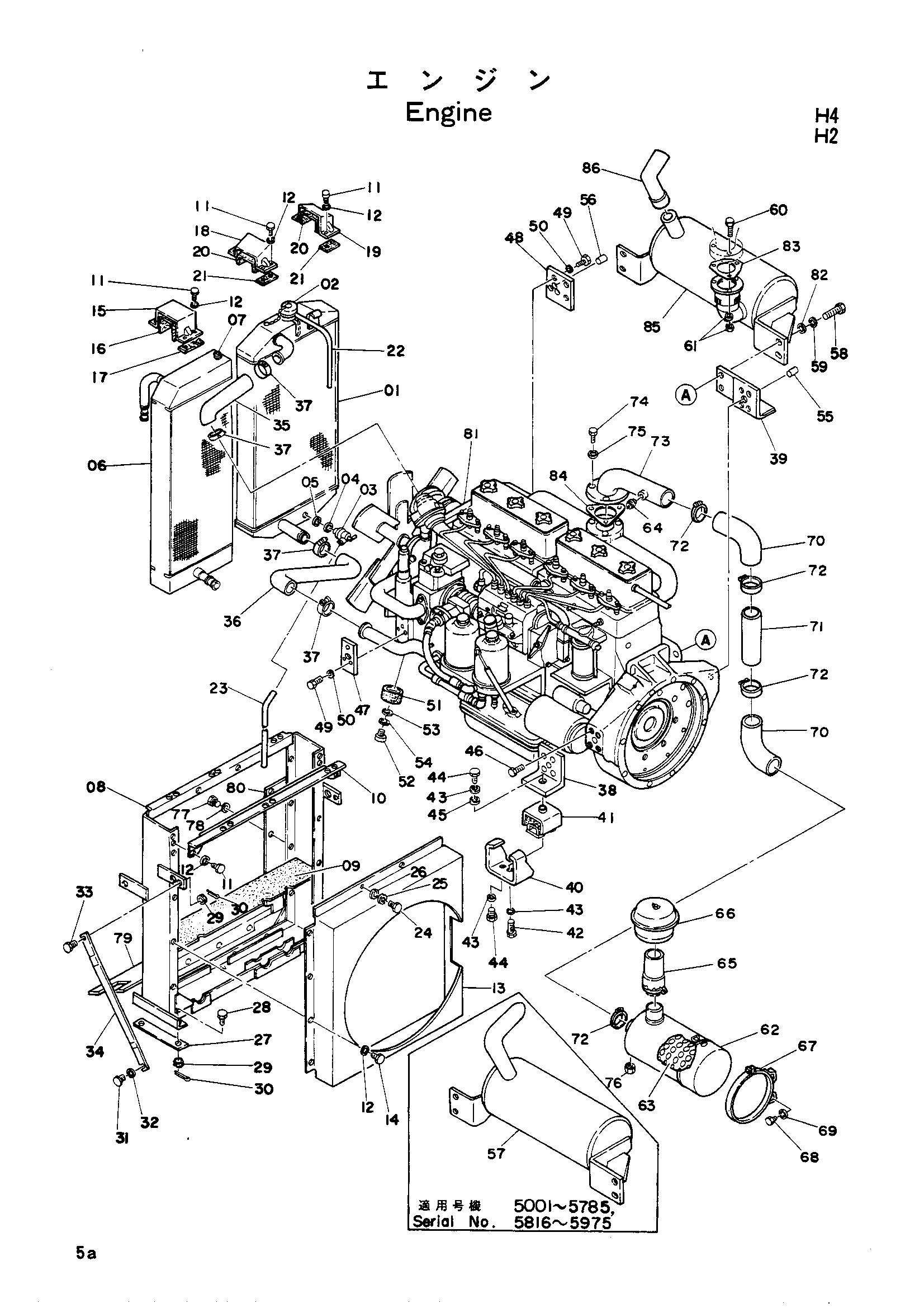

Двигатель (вспомогательный 4-рычаг)(вспомогательный 2-рычаг) — HITACHI UH07-3

Заводская схема «Двигатель (вспомогательный 4-рычаг)(вспомогательный 2-рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-26	4064950	Радиатор в сборе	1
01	4065839	Коре радиатор	1
02	4067603	Колпачок радиатор	1
03	4067602	Кокк дренажный	1
04	4067600	Манжета	1
05	4067601	Манжета	1
06	4065840	Коре оилкоолер	1
07	94-2014	Пробка	1
08	4065842	Рама	1
09	4065841	Сиденье резиновый	1
10	4057141	Балка	1
11	M111025	Болт	16
12	A590910	Пружинная шайба	24
13	4067604	Направляющая вентилятор	1
14	M111020	Болт	8
15	4057146	Держатель	1
16	4057147	Сиденье резиновый	1
17	4057148	Регулировочная шайба	0
18	4057150	Держатель	1
19	4057151	Держатель	1
20	4057153	Сиденье резиновый	2
21	4057152	Регулировочная шайба	0
22	4057154	Шланг бинйл	1
23	4057155	Резиновый шланг	1
24	M200610	Болт	2
25	A590906	Пружинная шайба	2
26	A590106	Пружинная шайба	2
27	4036576	Пластина резиновый	2
28	446335	Болт	4
29	M531619 замена: M631619	Корончатая гайка	6
30	A764036	Шплинт	6
30	M631619	Корончатая гайка	6
31	M111625	Болт	2
32	A590916	Пружинная шайба	2
33	445139	Болт	2
34	4036574	Стойка	2
35	4063664	Шланг	1
36	4063663	Шланг	1
37	4504198	Хомут шланга	4
37	4504199 замена: 4504198	Хомут шланга	4
38	2500685	Кронштейн	1
39	3004876	Кронштейн	1
40	329074	Ограничитель	2
41	3501048	Резиновая прокладка	2
42	M111650	Болт	2
43	A590916	Пружинная шайба	8
44	M111628	Болт	6
45	489714	Шайба	2
46	M221232	Болт	8
47	4063343	Ограничитель	1
48	4036661	Ограничитель	1
49	M221232	Болт	6
50	A590912	Пружинная шайба	6
51	486664 замена: 4088986	Резиновая прокладка	2
52	M121422	Болт	4
53	489714	Шайба	4
54	A590914	Пружинная шайба	4
55	4068512	Установочный штифт	2
55	J401640 замена: 4068512	Установочный штифт	2
56	4068511	Установочный штифт	2
56	J401232 замена: 4068511	Установочный штифт	2
57	4036660	Глушитель	1
57	4036660	Глушитель	1
58	M111228	Болт	4
59	A590912	Пружинная шайба	4
60	M111040	Болт	3
60	M111050	Болт	3
61	M521008	Гайка	6
62	4078984	Воздушный фильтр	1
62	4078984	Воздушный фильтр	1
62	984207	Воздушный фильтр	1
62	984207	Воздушный фильтр	1
63	988972	Элемент	1
64	989335 замена: D911699	Индикатор	1
64	989335	Индикатор	1
64	D911699	Индикатор	1
64	D911699	Индикатор	1
65	4036388	Удлинитель	1
66	984206	Фильтр PRE	1
67	984205	Лента	2
68	M200816	Болт	4
69	A590908	Пружинная шайба	4
70	984204	Шланг	2
71	4036387	Трубка	1
72	4507512	Зажим	4
73	8008652	Угловой штуцер	1
74	M211028	Болт	3
75	A590910	Пружинная шайба	3
76	4055895 замена: 4079770	Колпачок	1
76	4055895 замена: 4079770	Колпачок	1
76	4079770	Колпачок	1
76	4079770	Колпачок	1
77	M111020	Болт	7
78	A590910	Пружинная шайба	7
79	4063344	Крышка	1
80	4057670	Крышка	1
81	4035181 замена: 4073456	Енгин	1
81	4073456	Двигатель	1
82	A590112	Шайба	4
83	4510988	Прокладка	1
84	4505590	Прокладка	1
85	4078983	Глушитель	1
85	4078983	Глушитель	1
86	4079037	Трубка	1
86	4079037	Трубка	1
86	4081053	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
