Гидроцилиндр стрелы (правый) — HITACHI UH07-3

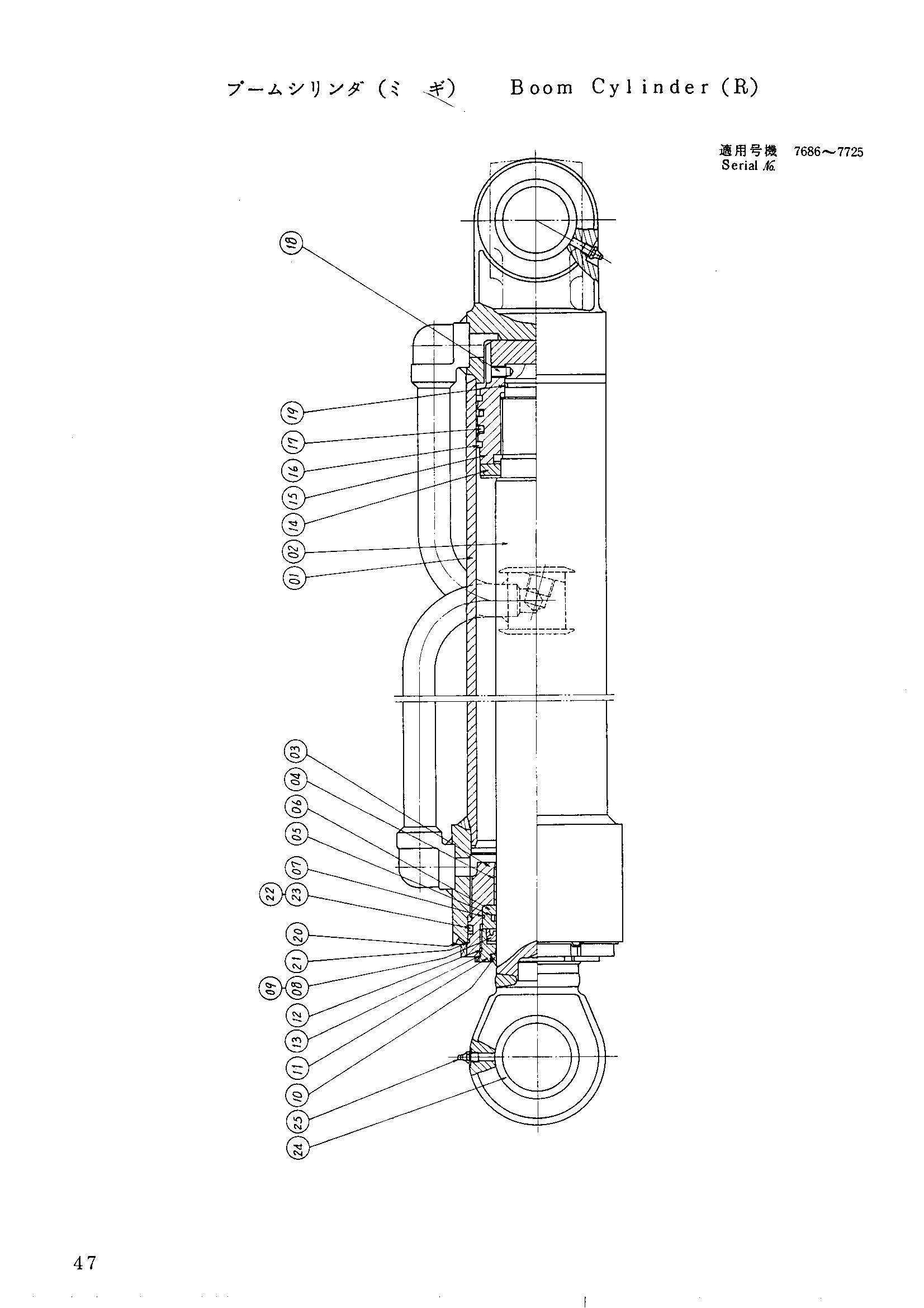

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2010276 | Гидроцилиндр стрела(правый) | 1 | |
| 01 | 0129001 | Труба гидроцилиндра | 1 |
| 02 | 0129002 | Шток поршня | 1 |
| 03 | 0128904 | HED гидроцилиндр | 1 |
| 04 | 992614 | Втулка | 1 |
| 05 | 0128603 | Опорное кольцо | 1 |
| 06 | 0128905 | Держатель | 1 |
| 07 | 0128605 | Уплотнительное кольцо | 1 |
| 08 | 0128606 | Кольцо U | 1 |
| 09 | 4505752 | Опорное кольцо | 1 |
| 10 | 0128607 | Грязесъёмное кольцо | 1 |
| 11 | 0129003 | Держатель | 1 |
| 12 | 0128609 | Уплотнительное кольцо | 1 |
| 13 | 0128610 | Уплотнительное кольцо | 1 |
| 14 | 0129004 | Проставка | 1 |
| 15 | 0128908 | Поршень | 1 |
| 16 | 4504586 | Поршневое кольцо | 2 |
| 17 | 0128909 | Уплотнительное кольцо | 2 |
| 18 | 0128910 | Установочный винт | 1 |
| 19 | 4035035 | Уплотнительное кольцо | 1 |
| 20 | 0128912 | Стопорная шайба | 1 |
| 21 | 0128612 | Уплотнительное кольцо | 1 |
| 22 | 0128913 | Уплотнительное кольцо | 1 |
| 23 | 0128914 | Опорное кольцо | 1 |
| 24 | 4078953 | Втулка | 2 |
| 25 | 4009445 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
