Фулл-флов фильтр — HITACHI UH07-3

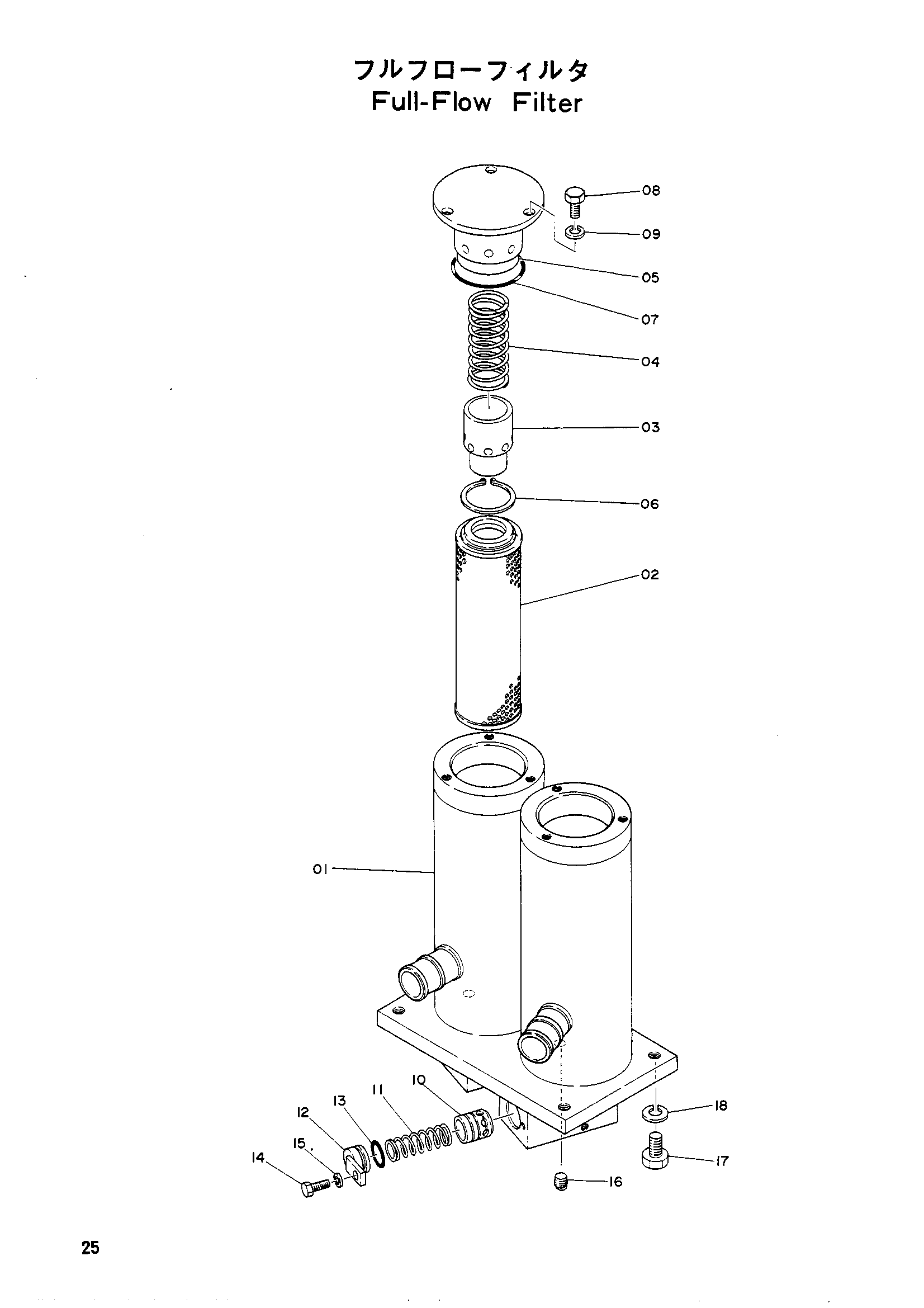

Заводская схема «Фулл-флов фильтр» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7003480 | Корпус (D2) | 1 |
| 01 | 7003480 | Корпус (D4) | 1 |
| 01 | 7003480 | Корпус (H2) | 1 |
| 01 | 7003480 | Корпус (H4) | 1 |
| 01 | 7005591 | Корпус | 1 |
| 02 | 3502410 | Фильтрующий элемент | 2 |
| 03 | 4507098 | Клапан | 2 |
| 04 | 4507097 | Пружина | 2 |
| 05 | 3007618 | Крышка | 2 |
| 06 | 931346 | Стопорное кольцо | 2 |
| 07 | A810095 | Уплотнительное кольцо | 2 |
| 08 | M101225 замена: M111225 | Болт | 6 |
| 08 | M111225 | Болт | 6 |
| 09 | A590912 | Пружинная шайба | 6 |
| 10 | 4052628 | Клапан | 1 |
| 11 | 4505436 | Пружина | 1 |
| 12 | 9800508 | Пробка | 1 |
| 13 | A810030 | Уплотнительное кольцо | 1 |
| 14 | M111025 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | J75282 | Пробка | 2 |
| 17 | M111628 | Болт | 4 |
| 18 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
