Основные гидролинии (прямой 2-рычаг) — HITACHI UH07-3

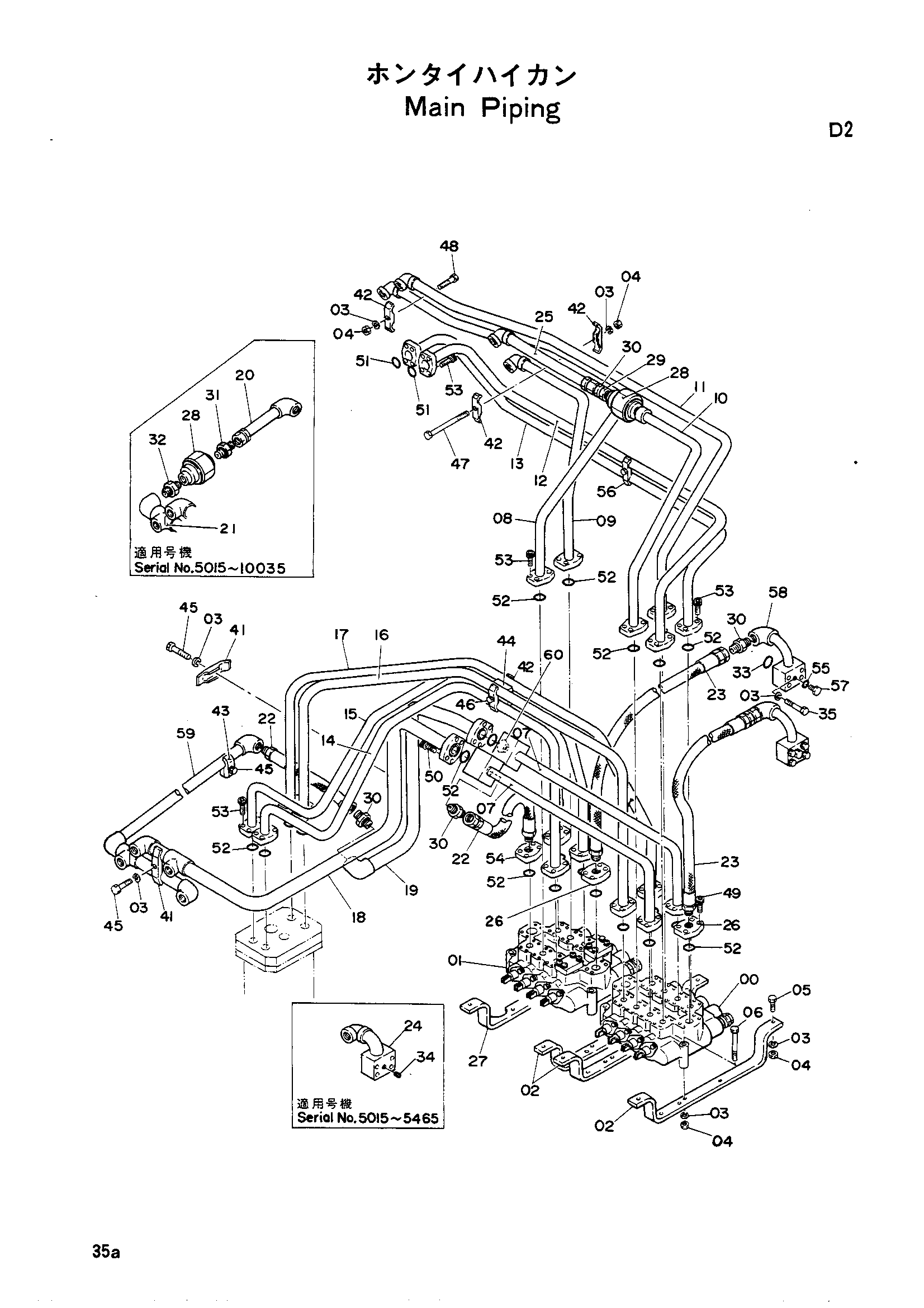

Заводская схема «Основные гидролинии (прямой 2-рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4063748 | Гидрораспределитель | 1 |
| 00 | 4092814 | Гидрораспределитель | 1 |
| 01 | 4063749 | Гидрораспределитель | 1 |
| 02 | 4068294 | Опора | 3 |
| 03 | A590912 | Пружинная шайба | 29 |
| 04 | M501210 | Гайка | 18 |
| 05 | M111240 | Болт | 8 |
| 06 | M111201 | Болт | 6 |
| 07 | 7004543 | Трубка | 2 |
| 08 | 8009849 | Трубка | 1 |
| 09 | 8009850 | Трубка | 1 |
| 10 | 7005172 | Трубка | 1 |
| 11 | 7005173 | Трубка | 1 |
| 12 | 8009851 | Трубка | 1 |
| 13 | 8009852 | Трубка | 1 |
| 14 | 8009853 | Трубка | 1 |
| 15 | 8009854 | Трубка | 1 |
| 16 | 8009855 | Трубка | 1 |
| 17 | 8009856 | Трубка | 1 |
| 18 | 8009857 | Трубка | 1 |
| 19 | 8009858 | Трубка | 1 |
| 20 | 9705943 | Трубка | 1 |
| 21 | 8009503 | Трубка | 1 |
| 22 | 4043861 | Шланг | 3 |
| 23 | 4056177 | Шланг | 2 |
| 24 | 8005151 замена: 4081278 | Трубка | 2 |
| 24 | 8005151 замена: 4506418 | Трубка | 2 |
| 24 | 8005151 замена: 8014130 | Трубка | 2 |
| 25 | 8007189 | Трубка | 1 |
| 26 | 4071900 | Фланец | 2 |
| 27 | 4070454 | Опора | 1 |
| 28 | 4041432 замена: 9023409 | Клапан | 2 |
| 28 | 9023409 | Клапан тхроттл | 1 |
| 28 | 9023409 | Клапан тхроттл | 2 |
| 29 | 94-1604 | Переходник | 1 |
| 30 | 94-1304 | Адаптер | 6 |
| 31 | 94-1305 | Адаптер | 1 |
| 32 | 94-1705 | Адаптер | 1 |
| 33 | A811040 | Уплотнительное кольцо | 2 |
| 34 | 94-2011 | Пробка | 2 |
| 35 | M211271 | Болт | 8 |
| 41 | 4053600 | Хомут трубки | 2 |
| 42 | 4053596 | Хомут трубки | 6 |
| 43 | 4053598 | Хомут трубки | 1 |
| 44 | 4036655 | Пластина | 1 |
| 45 | M111263 | Болт | 3 |
| 46 | M111201 | Болт | 1 |
| 47 | M111203 | Болт | 1 |
| 47 | M111204 | Болт | 1 |
| 48 | M111256 | Болт | 1 |
| 49 | M341236 | Болт | 8 |
| 50 | M351240 | Болт | 8 |
| 51 | A811030 | Уплотнительное кольцо | 2 |
| 52 | A811035 | Уплотнительное кольцо | 22 |
| 53 | M341036 | Болт с внутренним шестигранником | 80 |
| 54 | 4062226 | Фланец | 2 |
| 55 | 4506418 | Уплотнительное кольцо | 2 |
| 56 | M111256 | Болт | 1 |
| 56 | M111263 | Болт | 1 |
| 57 | 4081278 | Пробка | 2 |
| 58 | 8011634 замена: 8014130 | Трубка | 2 |
| 58 | 8014130 | Трубка | 2 |
| 59 | 8016798 | Трубка | 1 |
| 60 | 4100272 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
