Гидроцилиндр стрелы (левый) — HITACHI UH07-3

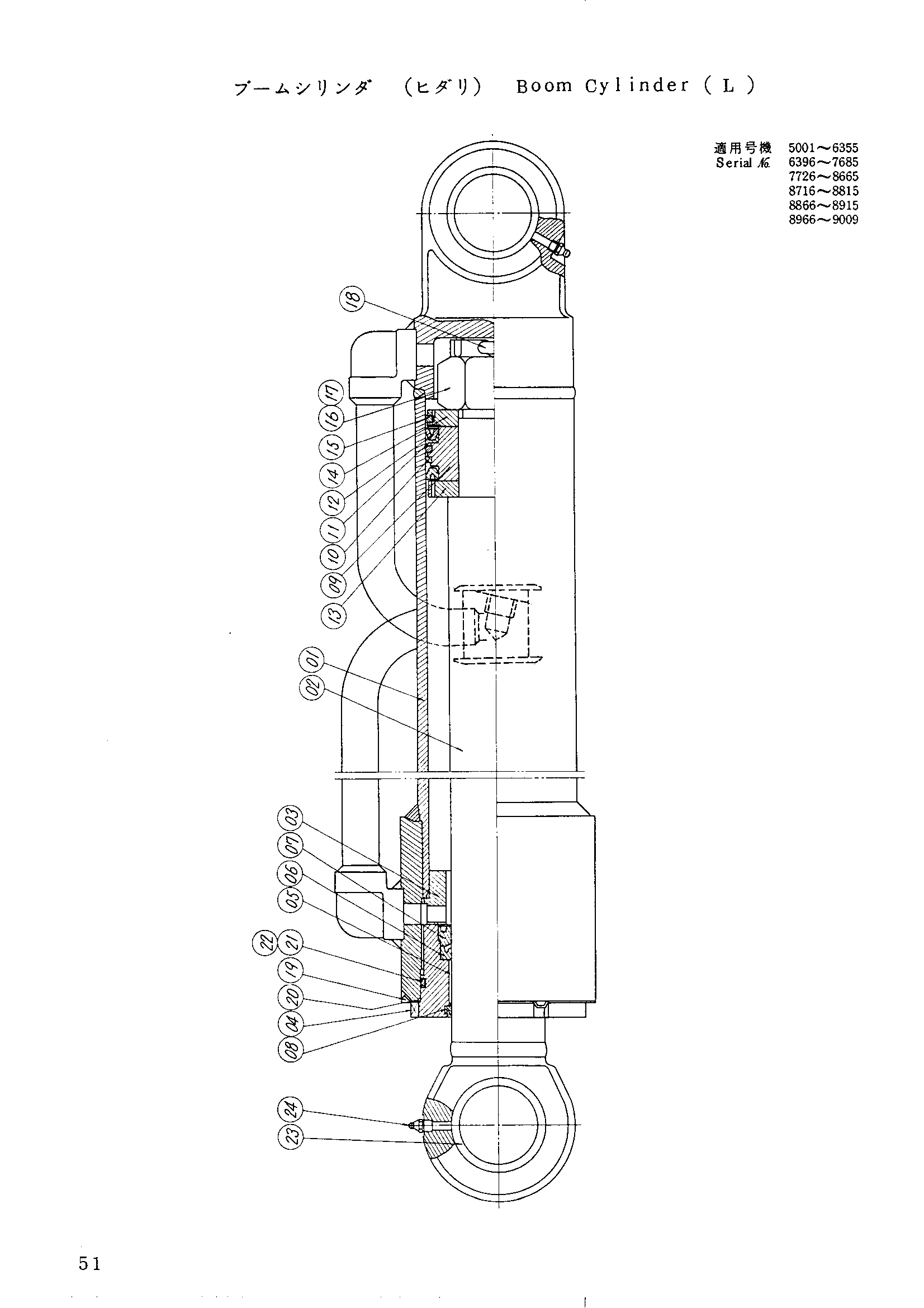

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2007184 | Гидроцилиндр стрела (левый) | 1 | |
| 2007184 | Гидроцилиндр стрела (левый) | 1 | |
| 2007184 | Гидроцилиндр стрела (левый) | 1 | |
| 2007184 | Гидроцилиндр стрела (левый) | 1 | |
| 2007184 | Гидроцилиндр стрела (левый) | 1 | |
| 2007184 | Гидроцилиндр стрела (левый) | 1 | |
| 01 | 4068056 | Трубка гидроцилиндр(левый) | 1 |
| 02 | 4068463 | Шток | 1 |
| 03 | 4068464 | Проставка | 1 |
| 04 | 4068028 | Головка гидроцилиндра | 1 |
| 05 | 992614 замена: K4071692 | Втулка | 1 |
| 06 | 0128606 замена: K4071692 | Кольцо U | 1 |
| 06 | 4511916 замена: 0128606 | Кольцо U | 1 |
| 07 | 4068820 | Подшипник | 1 |
| 08 | 4036971 замена: K4071692 | Грязесъёмное кольцо | 1 |
| 09 | 4068822 | Поршень | 1 |
| 10 | 4504586 замена: K4071692 | Поршневое кольцо | 2 |
| 11 | 951846 замена: K4071692 | Уплотнение нейлоновый | 2 |
| 12 | 996169 замена: K4071692 | U-образная манжета | 2 |
| 13 | 4068459 | Держатель | 1 |
| 14 | 4069130 | Держатель | 1 |
| 15 | 4068821 замена: K4071692 | Поршневое кольцо | 1 |
| 16 | 4514478 | Регулировочная шайба | 1 |
| 17 | 4511919 | Корончатая гайка | 1 |
| 18 | 4511918 замена: K4071692 | Шплинт | 1 |
| 19 | 4068625 замена: K4071692 | Стопорная шайба | 1 |
| 20 | 4067373 замена: K4071692 | Уплотнительное кольцо | 1 |
| 20 | 4068628 замена: 4067373 | Уплотнительное кольцо | 1 |
| 21 | 4068626 замена: K4071692 | Уплотнительное кольцо | 1 |
| 22 | 4510854 замена: K4071692 | Опорное кольцо | 1 |
| 23 | 4068466 | Втулка | 2 |
| 24 | J75481 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
