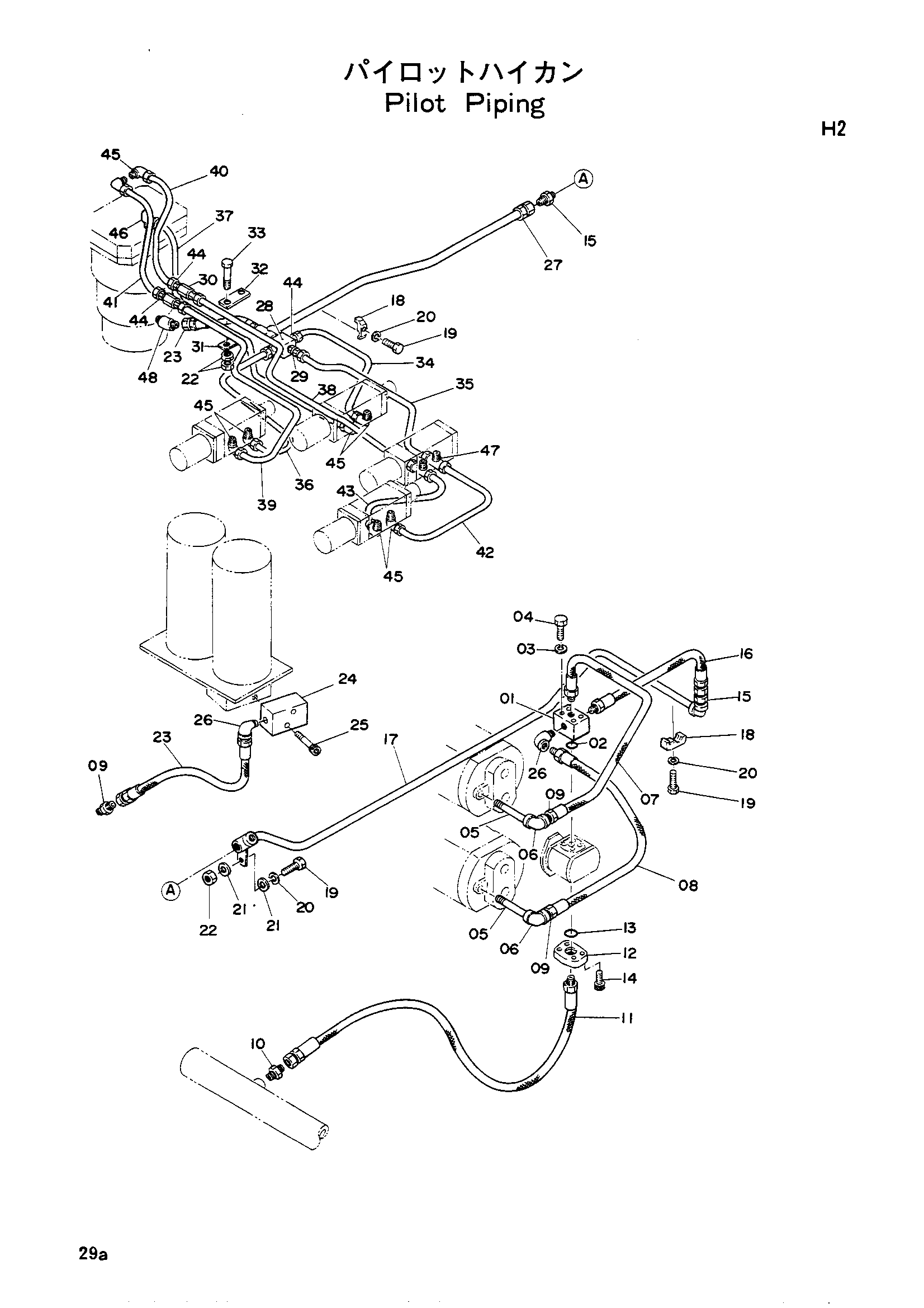

Пилотные гидролинии (вспомогательный 2-рычаг) — HITACHI UH07-3

Заводская схема «Пилотные гидролинии (вспомогательный 2-рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3007842	Блок	1
02	A811030	Уплотнительное кольцо	1
03	A590910	Пружинная шайба	4
04	19H1733	Болт	4
05	4063597 замена: 4071515	Адаптер	2
05	4071515	Адаптер	2
06	94-0616	Угловой штуцер	2
07	4062752	Шланг	1
08	4039587 замена: 4062752	Шланг	1
08	4062752	Шланг	1
09	94-1302	Адаптер	3
10	94-1304	Адаптер	1
11	4036657	Шланг	1
12	4052746	Фланец	1
13	A811035	Уплотнительное кольцо	1
14	4057125	Болт	4
15	94-1303	Адаптер	2
16	4054351 замена: 4055246	Шланг	1
16	4055246	Шланг	1
17	8008721	Трубка	1
18	4053594	Хомут трубки	2
19	M111040	Болт	3
20	A590910	Пружинная шайба	3
21	A590110	Шайба	2
22	M501008	Гайка	5
23	4054346	Шланг	2
24	4057805	Предохранительный клапан	1
25	M351063	Болт	2
26	94-0631	Угловой штуцер	2
27	8006713	Трубка	1
28	4064588	Адаптер	1
29	94-1601	Переходник	1
30	94-0675	Разъём	2
31	4054024	Хомут	1
32	4511511	Резиновая прокладка	1
33	M111050	Болт	2
34	4064589	Трубка	1
35	4064590	Трубка	1
36	4064591	Трубка	1
37	4064592	Трубка	1
38	4064593	Трубка	1
39	4064594	Трубка	1
40	4064595	Трубка	1
41	4064596	Трубка	1
42	4068252	Трубка	1
43	4068253	Трубка	1
44	4060159	Штуцер трубки	7
45	4060160	Штуцер трубки	8
46	4047907	Штуцер трубки	1
47	4068248	Штуцер трубки	2
48	94-1502	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
