Поворот трансмиссия — HITACHI UH07-3

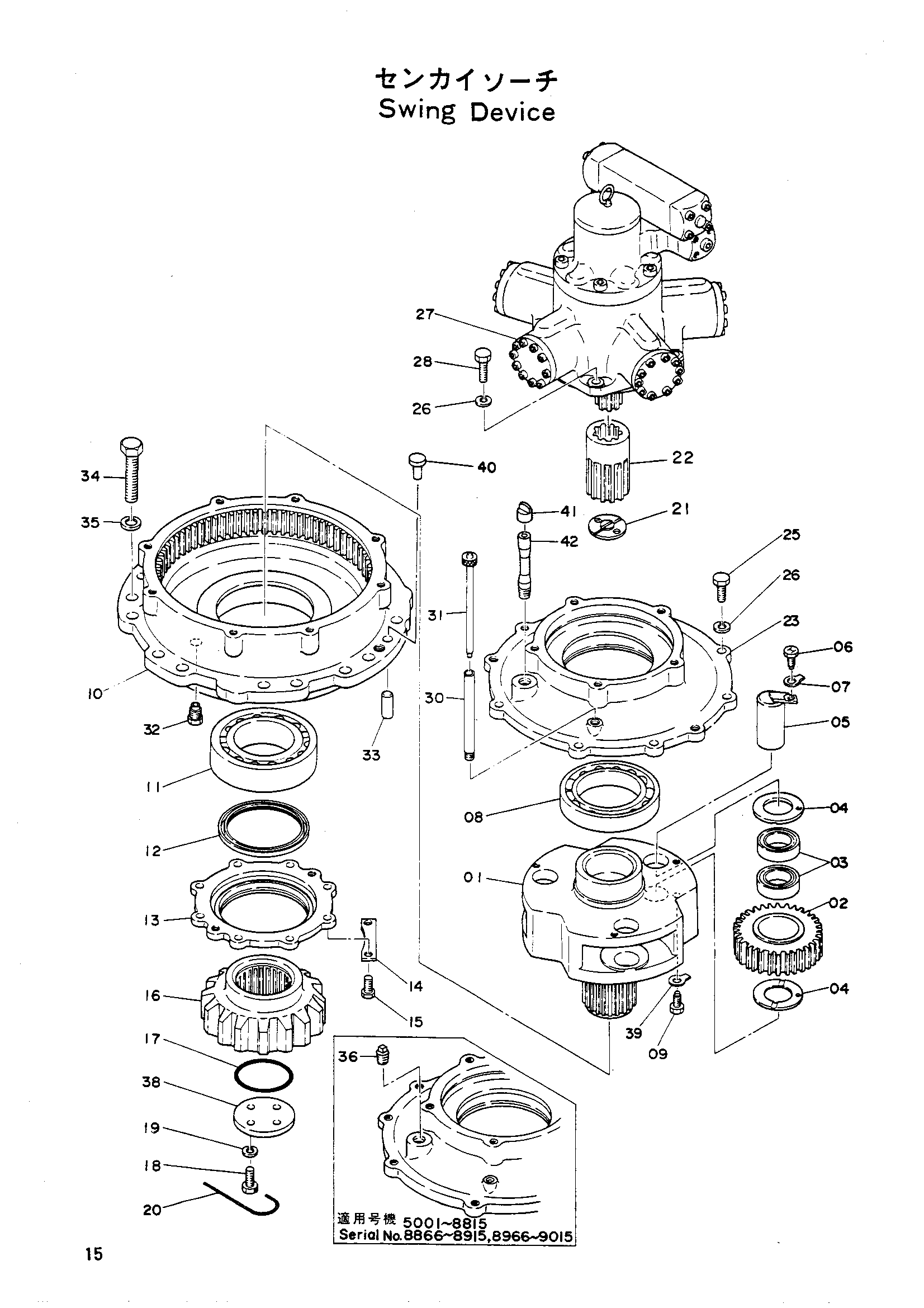

Заводская схема «Поворот трансмиссия» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1001596	Водило	1
02	3502315	Планетарная шестерня	3
03	4511577	Игольчатый подшипник	6
04	4042836	Проставка	6
05	8501822	Палец	3
06	4511580	Болт ограничитель	3
07	A590412	Шайба	3
08	923912	Подшипник	1
09	4055060	Болт ограничитель	3
10	1001229	Корпус	1
11	4067056	Подшипник каток	1
11	4508194 замена: 4067056	Подшипник каток	1
12	947010	Масляное уплотнение	1
13	3502316	Крышка	1
14	4511578	Стопорная шайба	4
15	M111436	Болт	8
16	2003162	Шестерня	1
17	4508195	Уплотнительное кольцо	1
18	4511579	Болт	4
19	A590914	Пружинная шайба	4
20	4501973	Провод	1
20	4501973	Провод	2
21	4513961	Плате.тхруст	1
22	3004584	Шестерня	1
23	1001022	Крышка	1
25	M121645	Болт	8
26	A590916	Пружинная шайба	13
27	4092953	Гидромотор	1
27	4508716	Гидромотор	1
28	M211671	Болт	5
28	M211671	Болт	5
30	4511548	Трубка	1
31	9703989	Указатель уровня	1
32	960339	Пробка магнит	1
33	J402050 замена: 4080398	Установочный штифт	2
34	M122271	Болт	16
35	A590922	Пружинная шайба	16
36	J75286	Пробка	1
36	J75286	Пробка	1
36	J75286	Пробка	1
38	4054933	Крышка	1
39	A590414	Шайба	3
40	4080398	Установочный штифт	2
41	4078070	Колпачок	1
41	4078070	Колпачок	1
41	4078070	Колпачок	1
42	4078071	Трубка	1
42	4078071	Трубка	1
42	4078071	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
