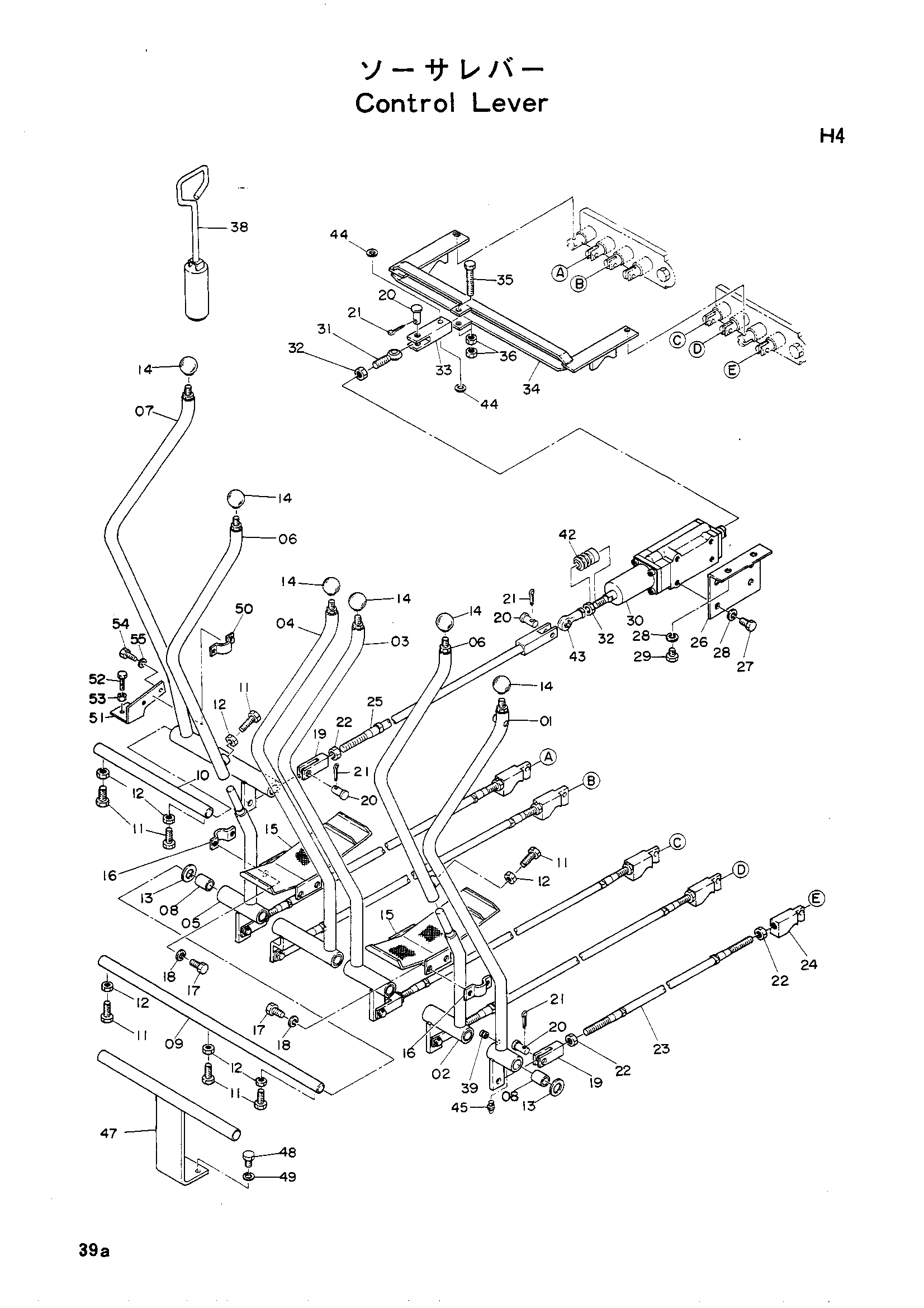

Рычаг управления (вспомогательный 4-рычаг) — HITACHI UH07-3

Заводская схема «Рычаг управления (вспомогательный 4-рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7003630	Рычаг поворот	1
02	7003631	Рычаг рукоять	1
03	7004552	Рычаг	1
04	7004553	Рычаг	1
05	7003634	Рычаг ковш	1
06	7001787	Рычаг	2
07	7003635	Рычаг стрела	1
08	4005993	Втулка	12
09	4054175	Палец	1
10	4054176	Палец	1
11	M111032	Болт	7
12	M501008	Гайка	7
13	A590120	Шайба	2
14	499845	Рукоятка	6
15	8008064	Педаль	2
16	4507563	Опора	2
17	M111025	Болт	4
18	A590910	Пружинная шайба	4
19	M981266	Концевой вилка	6
20	A741232	Палец	8
21	A764020 замена: A764022	Шплинт	8
21	A764022	Шплинт	8
22	M501210	Гайка	11
23	4056063	Шток	5
24	3008253	Концевой вилка	5
25	9705819	Шток	1
26	4054181	Кронштейн	1
27	M211022	Болт	4
28	A590910	Пружинная шайба	6
29	M111016	Болт	2
30	9015109	Клапан вспомогательный	1
31	4505510	Шарнир	1
32	M581210	Гайка	2
33	4054179	Концевой вилка	1
34	8007154	Ринк	1
35	M111063	Болт	1
36	M501008	Гайка	2
38	9704517 замена: 9707321	Блокировка поворот	1
38	9707321	Блокировка поворот	1
39	487081	Резиновая втулка	1
42	4056477 замена: 4056477	Защитный чехол	1
42	4056477 замена: 4056477	Защитный чехол	1
42	4072030	Защитный чехол	1
42	4072030	Защитный чехол	1
43	4064578	Шарнир	1
44	A590110	Шайба	2
45	J75481	Штуцер	4
47	989222	Подставка для ног	1
48	M111020	Болт	2
49	A590910	Пружинная шайба	2
50	4507563	Опора	1
51	4081756	Ограничитель	1
52	M161045	Болт	1
53	M501008	Гайка	1
54	M111025	Болт	2
55	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
