Основные гидролинии (вспомогательный 4-рычаг)(вспомогательный 2-рычаг) — HITACHI UH07-3

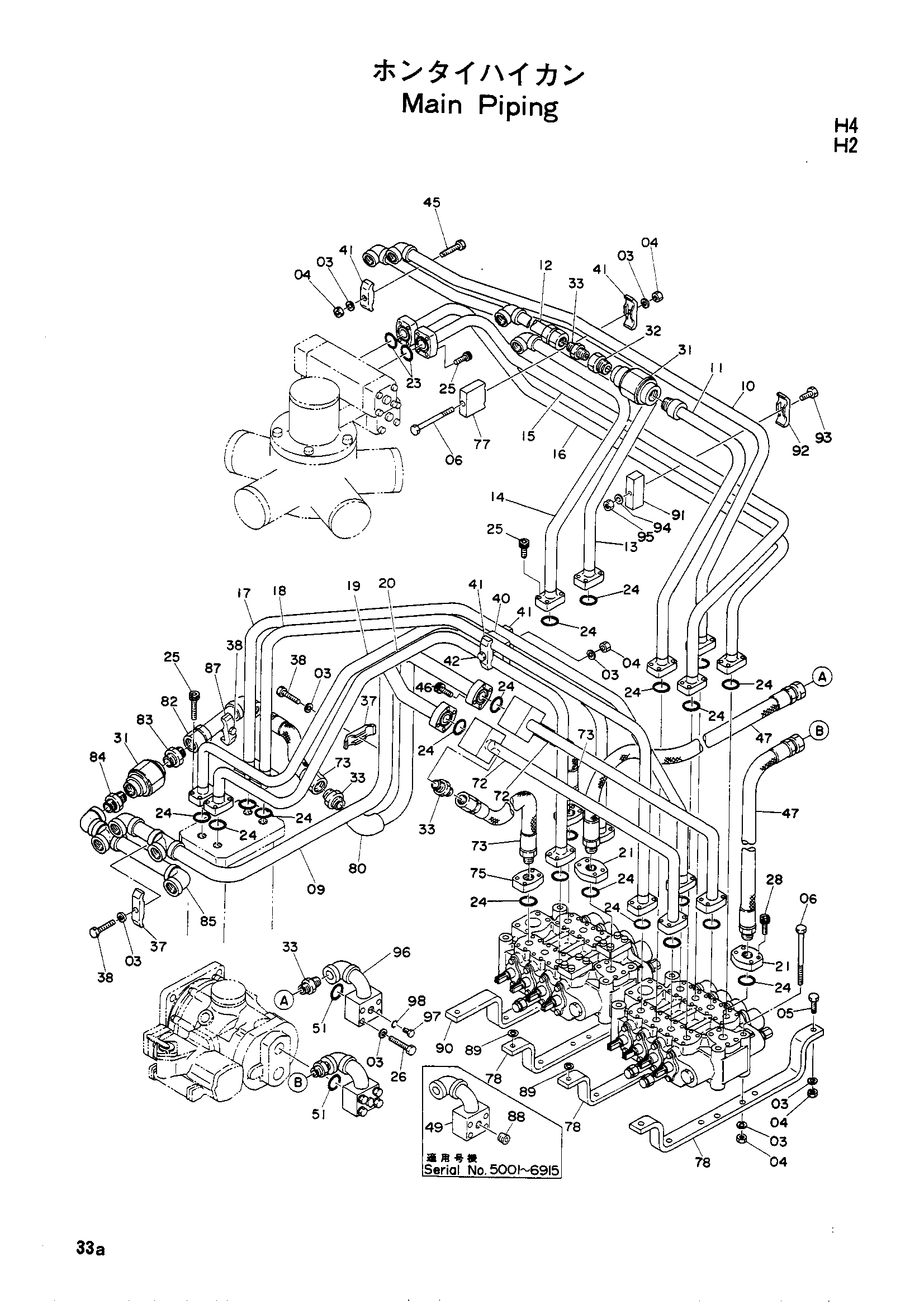

Заводская схема «Основные гидролинии (вспомогательный 4-рычаг)(вспомогательный 2-рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4067026 | Гидрораспределитель | 1 |
| 02 | 4067027 | Гидрораспределитель | 1 |
| 02 | 4091026 | Гидрораспределитель | 1 |
| 03 | A590912 | Пружинная шайба | 30 |
| 04 | M501210 | Гайка | 19 |
| 05 | M111236 замена: M111240 | Болт | 8 |
| 05 | M111240 | Болт | 8 |
| 06 | M111204 | Болт | 9 |
| 09 | 7003854 | Трубка | 1 |
| 10 | 7003852 | Трубка | 1 |
| 11 | 7003855 | Трубка | 1 |
| 12 | 8007189 | Трубка | 1 |
| 13 | 7003853 | Трубка | 1 |
| 14 | 7003850 | Трубка | 1 |
| 15 | 7003848 | Трубка | 1 |
| 15 | 7003849 | Трубка | 1 |
| 15 | 7006386 | Трубка | 1 |
| 16 | 7006387 | Трубка | 1 |
| 17 | 7003856 | Трубка | 1 |
| 18 | 7003857 | Трубка | 1 |
| 19 | 7003858 | Трубка | 1 |
| 20 | 7003859 | Трубка | 1 |
| 21 | 4056118 | Фланец | 2 |
| 23 | A811030 | Уплотнительное кольцо | 2 |
| 24 | A811035 | Уплотнительное кольцо | 22 |
| 25 | M341036 | Болт | 80 |
| 26 | M211271 | Болт | 8 |
| 28 | M341236 | Болт с внутренним шестигранником | 8 |
| 31 | 4041432 замена: 9023409 | Клапан тхроттле | 2 |
| 32 | 94-1604 | Переходник | 1 |
| 33 | 94-1304 | Адаптер | 6 |
| 37 | 4053600 | Хомут трубки | 2 |
| 38 | M111263 | Болт | 3 |
| 40 | 4036655 | Пластина | 1 |
| 41 | 4053596 | Хомут трубки | 4 |
| 42 | M111201 | Болт | 1 |
| 45 | M111256 | Болт | 1 |
| 46 | M351240 | Болт с внутренним шестигранником | 8 |
| 47 | 4056177 | Шланг | 2 |
| 49 | 8005151 замена: 4081278 | Трубка | 2 |
| 49 | 8005151 замена: 4506418 | Трубка | 2 |
| 49 | 8005151 замена: 8014130 | Трубка | 2 |
| 51 | A811040 | Уплотнительное кольцо | 2 |
| 72 | 7004543 | Трубка | 2 |
| 73 | 4043861 | Шланг | 3 |
| 75 | 4062226 | Фланец | 2 |
| 77 | 4062045 | Хомут трубки | 1 |
| 78 | 4062779 | Опора | 3 |
| 80 | 8009502 | Трубка | 1 |
| 82 | 9705943 | Трубка | 1 |
| 83 | 94-1305 | Адаптер | 1 |
| 84 | 94-1705 | Адаптер | 1 |
| 85 | 8009503 | Трубка | 1 |
| 87 | 4053598 | Хомут трубки | 1 |
| 88 | 94-2011 | Пробка | 2 |
| 89 | A590112 | Шайба | 2 |
| 90 | 4062779 | Опора | 1 |
| 90 | 4071545 | Опора | 1 |
| 91 | 4081169 | Проставка | 1 |
| 92 | 4053596 | Хомут | 1 |
| 93 | M111201 | Болт | 1 |
| 94 | A590912 | Пружинная шайба | 1 |
| 95 | M501210 | Гайка | 1 |
| 96 | 8011634 замена: 8014130 | Трубка | 1 |
| 96 | 8011634 замена: 8014130 | Трубка | 1 |
| 96 | 8014130 | Трубка | 1 |
| 96 | 8014130 | Трубка | 1 |
| 97 | 4081278 | Пробка | 2 |
| 98 | 4506418 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
