Ходовой трубопроводы — HITACHI UH07-3

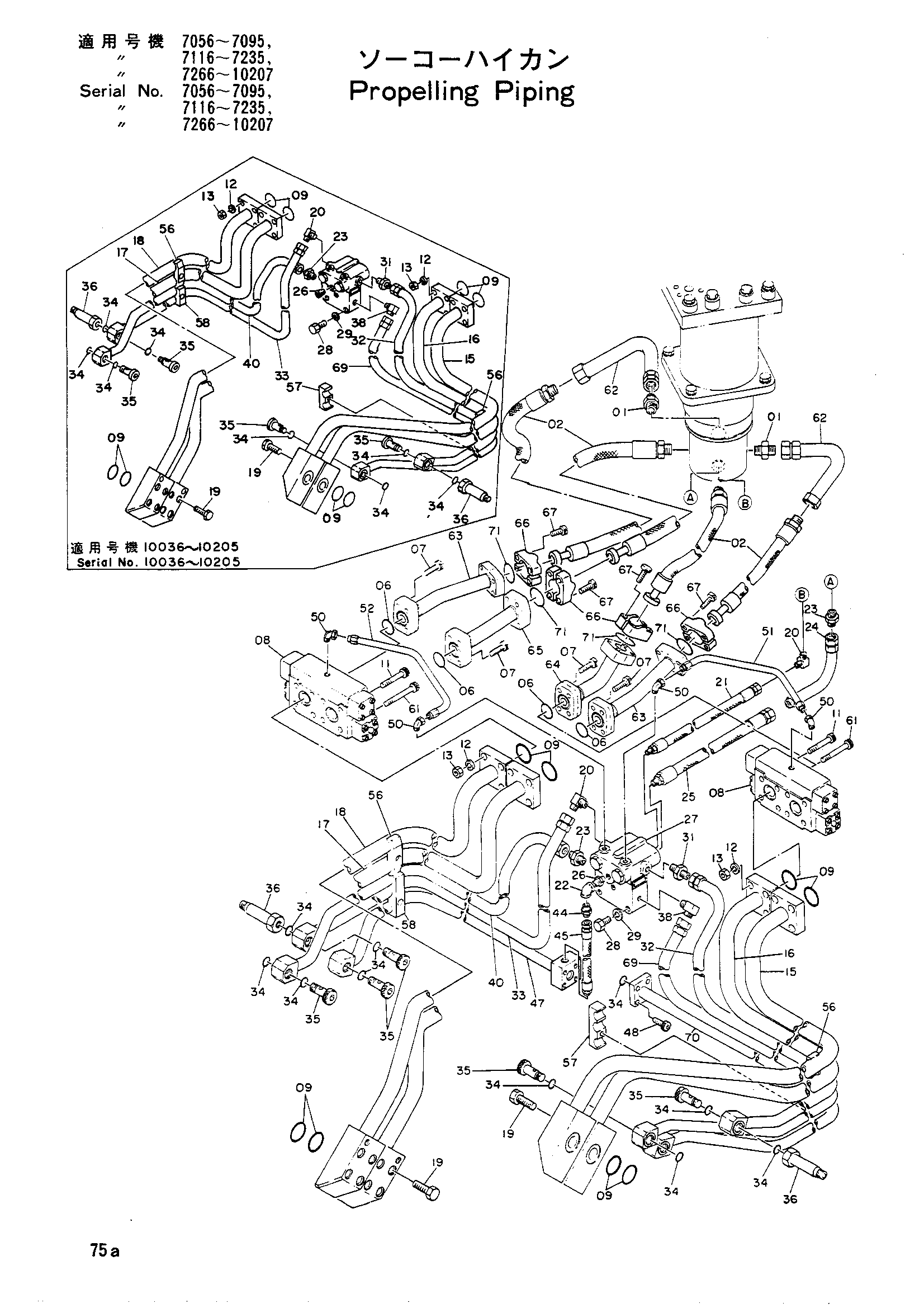

Заводская схема «Ходовой трубопроводы» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1304 | Адаптер | 2 |
| 02 | 4079476 | Шланг | 4 |
| 06 | A811030 | Уплотнительное кольцо | 4 |
| 07 | M341036 | Болт с внутренним шестигранником | 16 |
| 08 | 4043967 | Тормозной клапан | 2 |
| 09 | A811035 | Уплотнительное кольцо | 8 |
| 11 | M351201 | Болт с внутренним шестигранником | 8 |
| 12 | A590912 | Пружинная шайба | 16 |
| 13 | M501210 | Гайка | 16 |
| 15 | 7002871 | Трубка | 1 |
| 16 | 7002876 | Трубка | 1 |
| 17 | 7002872 | Трубка | 1 |
| 18 | 7002875 | Трубка | 1 |
| 19 | M341450 | Болт | 16 |
| 20 | 94-1402 | Угловой штуцер | 2 |
| 21 | 4043863 | Шланг | 1 |
| 22 | 94-0616 | Угловой штуцер | 1 |
| 23 | 94-1303 | Адаптер | 2 |
| 24 | 8006811 | Трубка | 1 |
| 25 | 4043862 | Шланг | 1 |
| 26 | 94-1702 | Адаптер | 1 |
| 26 | 94-2012 | Пробка | 1 |
| 27 | 4054577 | Тормозной клапан | 1 |
| 28 | M211032 | Болт | 3 |
| 29 | A590910 | Пружинная шайба | 3 |
| 31 | 94-1302 | Адаптер | 1 |
| 32 | 7002867 | Трубка | 1 |
| 33 | 7002868 | Трубка | 1 |
| 34 | 4506418 | Уплотнительное кольцо | 8 |
| 34 | 4506418 | Уплотнительное кольцо | 13 |
| 35 | 4055998 | Болт | 4 |
| 35 | 4055998 | Болт | 6 |
| 36 | 4032837 | Адаптер | 2 |
| 38 | 94-1403 | Угловой штуцер | 1 |
| 40 | 7002873 | Трубка | 1 |
| 44 | 4043968 | Адаптер | 1 |
| 45 | 4054444 | Шланг | 1 |
| 47 | 7002870 | Трубка | 1 |
| 48 | M340836 | Болт | 4 |
| 50 | 4016788 | Штуцер трубки | 4 |
| 51 | 4054398 | Трубка | 1 |
| 52 | 4054399 | Трубка | 1 |
| 56 | 4053597 | Хомут трубки | 2 |
| 57 | 4054446 | Хомут трубки | 1 |
| 57 | 4082969 | Хомут трубки | 1 |
| 57 | 4102610 | Хомут трубки | 1 |
| 58 | 4054447 | Хомут трубки | 1 |
| 58 | 4082970 | Хомут трубки | 1 |
| 58 | 4102611 | Хомут трубки | 1 |
| 61 | M351202 | Болт | 8 |
| 62 | 9707788 | Трубка | 2 |
| 63 | 8011848 | Трубка | 2 |
| 64 | 8011964 | Трубка | 1 |
| 65 | 8011847 | Трубка | 1 |
| 66 | 986910 | Фланец | 8 |
| 67 | M351036 | Болт | 16 |
| 69 | 7004698 | Трубка | 1 |
| 70 | 7004699 | Трубка | 1 |
| 71 | 971489 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
