Вспомогательный клапан (для поворот рычаг) — HITACHI UH07-3

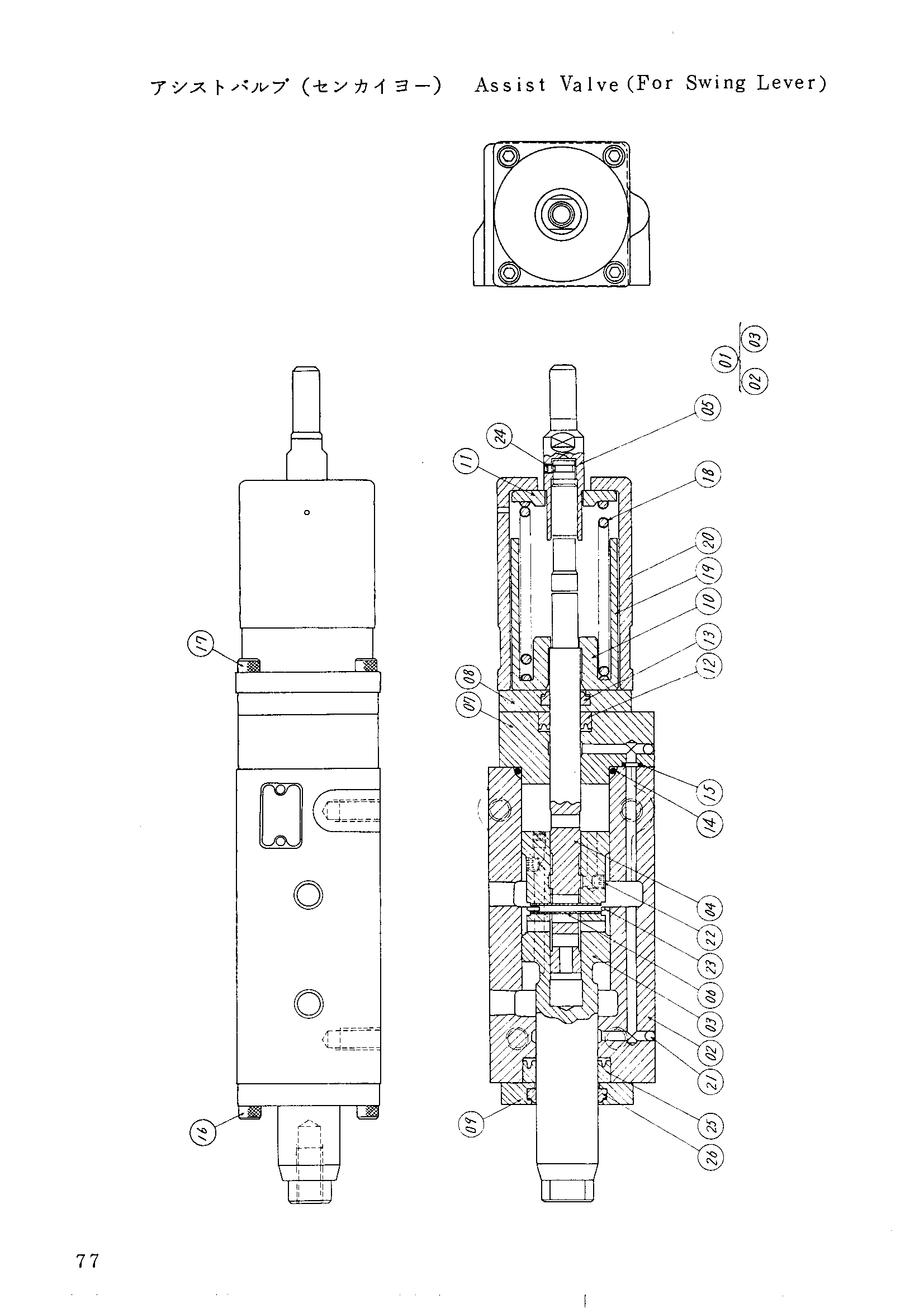

Заводская схема «Вспомогательный клапан (для поворот рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9020452 | Клапан вспомогательный(S) | 1 | |
| 01 | 4057087 | Корпус в сборе | 1 |
| 04 | 3010953 замена: 3013683 | Золотник | 1 |
| 04 | 3013683 | Золотник | 1 |
| 05 | 4065460 замена: 4084135 | Шток | 1 |
| 05 | 4084135 | Шток | 1 |
| 06 | 4052135 | Пружинный штифт | 1 |
| 07 | 4052136 | Держатель | 1 |
| 08 | 4052137 | Держатель | 1 |
| 09 | 4052138 | Держатель | 1 |
| 10 | 4052139 | Держатель пружина | 1 |
| 11 | 4052140 | Держатель пружина | 1 |
| 12 | 4052144 | Манжета | 1 |
| 13 | 4052145 | Пылезащитное уплотнение | 1 |
| 14 | 957474 | Уплотнительное кольцо | 1 |
| 15 | 992526 | Уплотнительное кольцо | 1 |
| 16 | M340620 | Болт с внутренним шестигранником | 4 |
| 17 | M340656 | Болт с внутренним шестигранником | 4 |
| 18 | 4052142 | Пружина | 1 |
| 19 | 4064611 | Проставка | 1 |
| 20 | 4052149 | Колпачок | 1 |
| 21 | 4033377 | Шарик | 2 |
| 22 | 4055485 | Установочный винт | 2 |
| 23 | 4055486 | Зажим | 4 |
| 24 | 4084136 | Установочный винт | 1 |
| 25 | 4052146 | Манжета | 1 |
| 26 | 4052147 | Пылезащитное уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
