Рычаг управления (прямой 4-рычаг) — HITACHI UH07-3

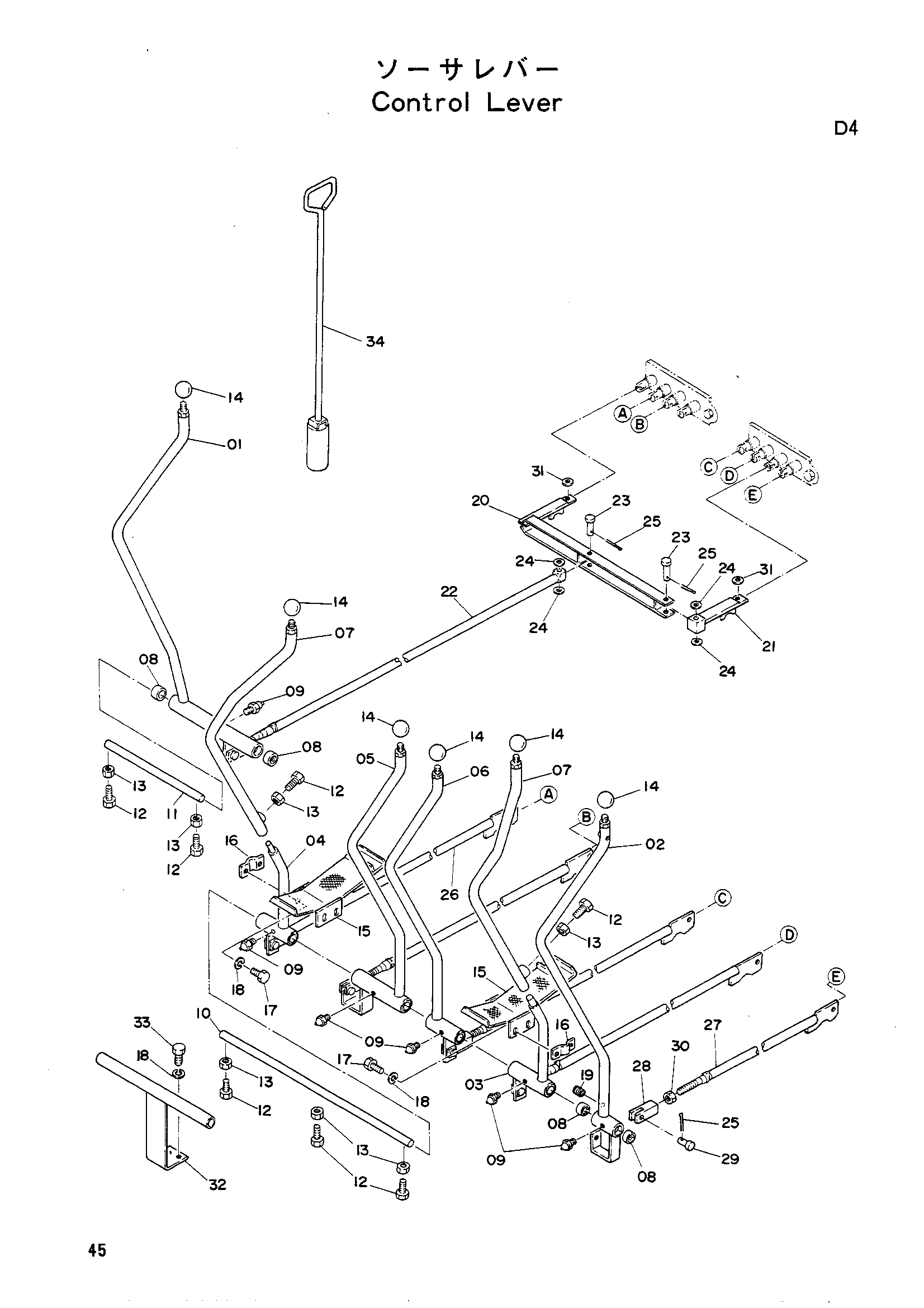

Заводская схема «Рычаг управления (прямой 4-рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7005505 | Рычаг | 1 |
| 02 | 7005506 | Рычаг | 1 |
| 03 | 7005507 | Рычаг | 1 |
| 04 | 7005508 | Рычаг | 1 |
| 05 | 7005509 | Рычаг | 1 |
| 06 | 7005510 | Рычаг | 1 |
| 07 | 7001787 | Рычаг | 2 |
| 08 | 4063692 | Подшипник | 12 |
| 09 | J75581 | Штуцер | 6 |
| 10 | 4071650 | Палец | 1 |
| 11 | 4071651 | Палец | 1 |
| 12 | M111032 | Болт | 7 |
| 13 | M501008 | Гайка | 7 |
| 14 | 499845 | Рукоятка | 6 |
| 15 | 8008064 | Педаль | 2 |
| 16 | 4507563 | Опора | 2 |
| 17 | M111025 | Болт | 4 |
| 18 | A590910 | Пружинная шайба | 6 |
| 19 | 487081 | Резиновая втулка | 1 |
| 20 | 8010546 | Тяга | 1 |
| 21 | 9706649 | Тяга | 1 |
| 22 | 8010545 | Шток | 1 |
| 23 | 4071791 | Палец | 2 |
| 24 | A590112 | Плоская шайба | 4 |
| 25 | A764022 | Шплинт | 8 |
| 26 | 8010484 | Шток | 2 |
| 27 | 8010485 | Шток | 3 |
| 28 | M981266 | Концевой вилка | 6 |
| 29 | A741232 | Палец | 6 |
| 30 | M501210 | Гайка | 6 |
| 31 | 4072000 | Регулировочная шайба | 2 |
| 32 | 989222 | Стойка | 1 |
| 33 | M111020 | Болт | 2 |
| 34 | 9707321 | Блокировка поворот | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
