Рама (прямой 2-рычаг)(прямой 4-рычаг) — HITACHI UH07-3

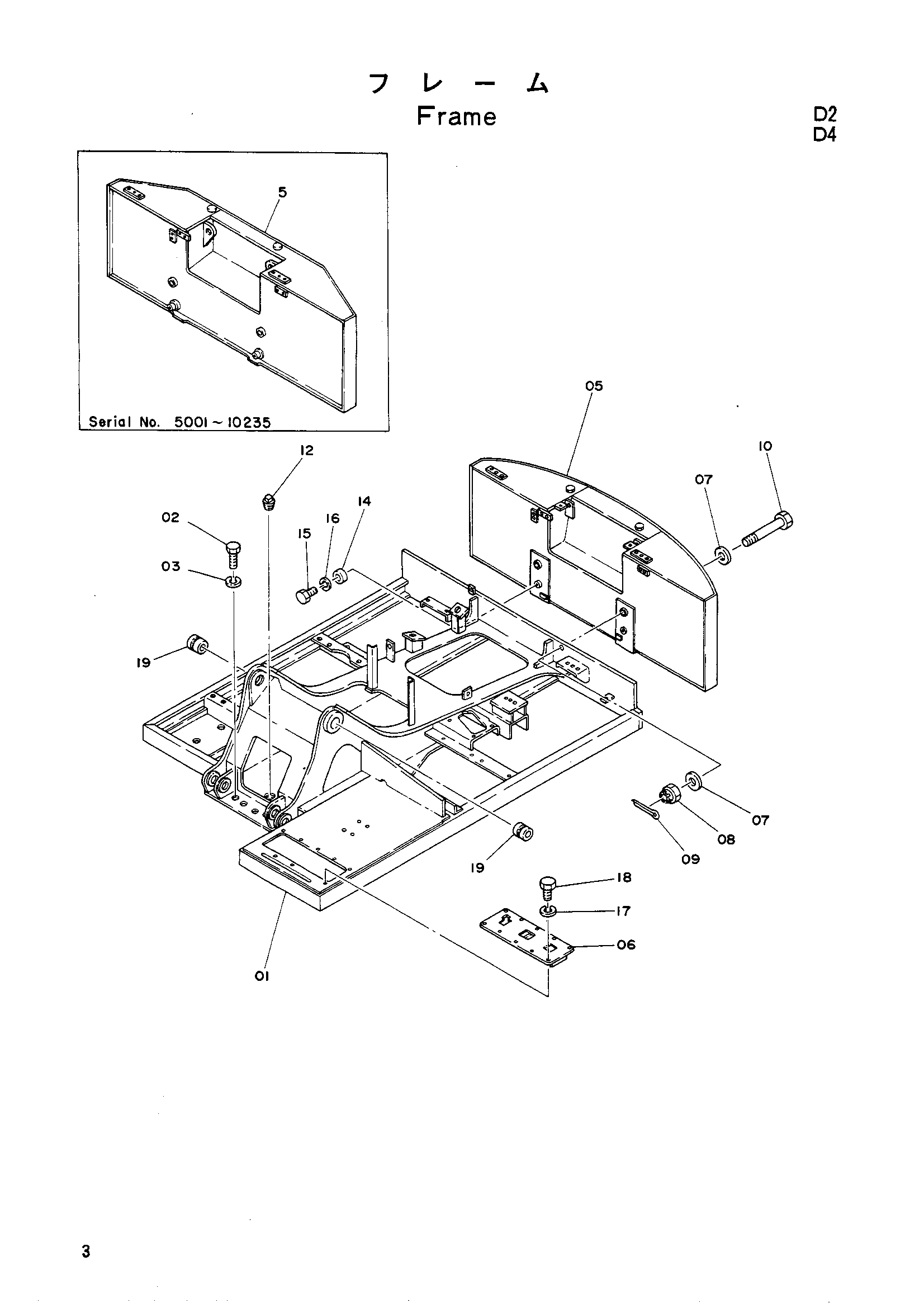

Заводская схема «Рама (прямой 2-рычаг)(прямой 4-рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6002476 | Рама основной | 1 |
| 02 | 492785 | Болт | 32 |
| 03 | J21386 | Пружинная шайба | 32 |
| 05 | 6002477 замена: 6003988 | Противовес | 1 |
| 05 | 6003988 | Противовес | 1 |
| 06 | 7005166 | Кронштейн (D2) | 1 |
| 06 | 8008955 | Кронштейн (D4) | 1 |
| 07 | J21014 | Шайба | 4 |
| 08 | 487296 | Корончатая гайка | 2 |
| 09 | A768080 | Шплинт | 2 |
| 10 | 4057058 | Болт | 2 |
| 12 | J75220 | Пробка масляный | 1 |
| 14 | 4063794 | Ограничитель | 2 |
| 15 | M122263 | Болт | 2 |
| 16 | A590922 | Пружинная шайба | 2 |
| 17 | A590910 | Пружинная шайба | 10 |
| 18 | M111018 | Болт | 10 |
| 19 | 3008489 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
