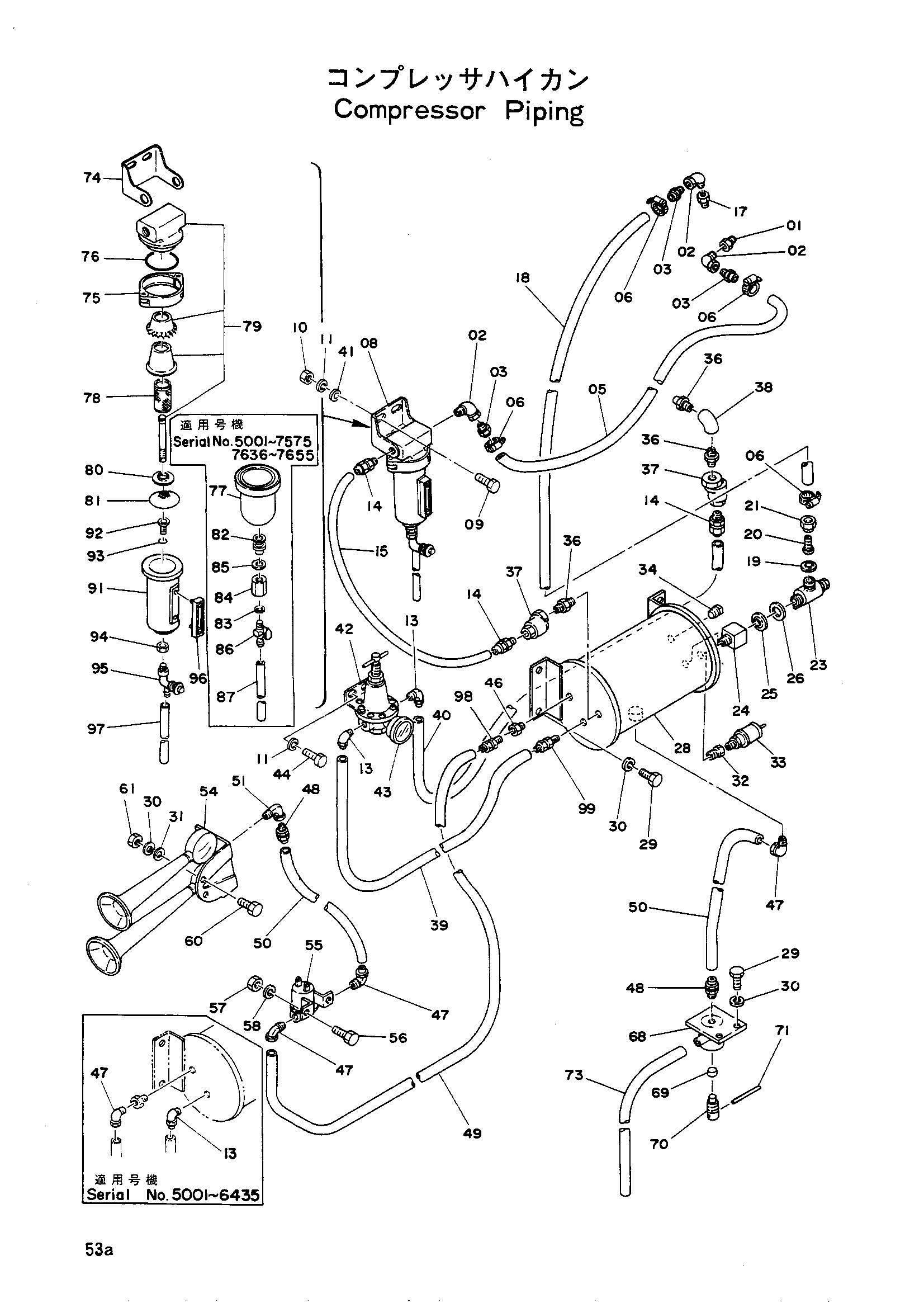

Воздушный трубопроводы — HITACHI UH07-3

Заводская схема «Воздушный трубопроводы» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J728483	Переходник	1
02	94-0631	Угловой штуцер	3
03	49960	Втулка	3
05	4056835 замена: 40811376	Шланг	1
05	4081376	Шланг	1
06	4514700	Хомут шланга	4
08	4052444 замена: 4087949	Фильтр воздушный	1
08	4052444 замена: 4087949	Фильтр воздушный	1
08	4087949	Фильтр воздушный	1
08	4087949	Фильтр воздушный	1
09	M200622	Болт	2
10	M500605	Гайка	2
11	A590906	Пружинная шайба	4
13	4501785	Штуцер	2
13	4501785	Штуцер	3
14	969198	Штуцер	3
15	4512009	Трубка	1
17	4505826	Адаптер	1
18	4055199 замена: 4081377	Шланг	1
18	4081377 замена: 4081377	Шланг	1
19	984225	Манжета	1
20	487027	Втулка	1
21	971303	Гайка	1
23	4092238	Регулятор	1
23	4092238	Регулятор	1
23	986963	Регулятор	1
23	986963	Регулятор	1
24	499820	Ниппель	1
25	984219	Уплотнительная шайба	1
26	4503857	Регулировочная шайба	1
28	8501883	Бак воздушный	1
29	M111018	Болт	6
30	A590910	Пружинная шайба	8
31	A590110	Плоская шайба	2
32	J728382	Переходник	1
33	986952	Клапан защитный	1
34	94-2023	Пробка	1
36	J70783	Адаптер	3
37	986953	Обратный клапан	2
38	J70283	Угловой штуцер	1
39	4054718	Трубка	1
40	4054717 замена: 4070012	Трубка	1
40	4070012	Трубка	1
41	A590106	Шайба	2
42	3500765	Регулятор воздушный	1
43	4037470	Измеритель	1
44	M200610	Болт	2
46	94-1601	Переходник	1
47	992312	Штуцер трубка	3
47	992312	Штуцер трубка	4
48	992313	Штуцер трубка	2
49	4511310	Трубка	1
50	4054719	Трубка	2
51	94-0646	Угловой штуцер	1
54	4073187	Звуковой сигнал	1
54	4508893	Звуковой сигнал	1
55	4508894	Клапан	1
56	M200818	Болт	2
57	M500807	Гайка	2
58	A590908	Пружинная шайба	2
60	M111022	Болт	2
61	M501008	Гайка	2
68	9704549	Кронштейн	1
69	487045	Уплотнение	1
70	487046	Рукоятка	1
71	986954	Палец	1
73	4070011	Шланг	1
73	4512031 замена: 4070011	Шланг	1
74	4051759	Кронштейн	1
75	4051760	Хомут	1
76	927648	Уплотнительное кольцо	1
77	4051762	Шарик	1
77	4051762	Шарик	1
78	4051763	Фильтрующий элемент	1
79	4074886	Корпус	1
80	4051765	Диск	1
81	4051764	Буффле	1
82	4074105	Кокк дренажный	1
82	4074105	Кокк дренажный	1
83	4073737	Манжета	1
83	4082889	Уплотнительное кольцо	1
83	4082889	Уплотнительное кольцо	1
84	4074074	Адаптер	1
85	4073733	Манжета	1
85	4073733	Манжета	1
86	4074075	Клапан	1
86	4074075	Клапан	1
87	4074076	Шланг	1
87	4074076	Шланг	1
91	4090132	Бовл	1
91	4090132	Бовл	1
92	4088535	Адаптер	1
92	4088535	Адаптер	1
93	954495	Уплотнительное кольцо	1
93	954495	Уплотнительное кольцо	1
94	4088536	Гайка	1
94	4088536	Гайка	1
95	4088347	Клапан	1
95	4088347	Клапан	1
96	4088537	Указатель	1
96	4088537	Указатель	1
97	4095637	Шланг	1
98	969198	Штуцер трубка	1
99	992313	Штуцер трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
