Рычаг управления (прямой 2-рычаг) — HITACHI UH07-3

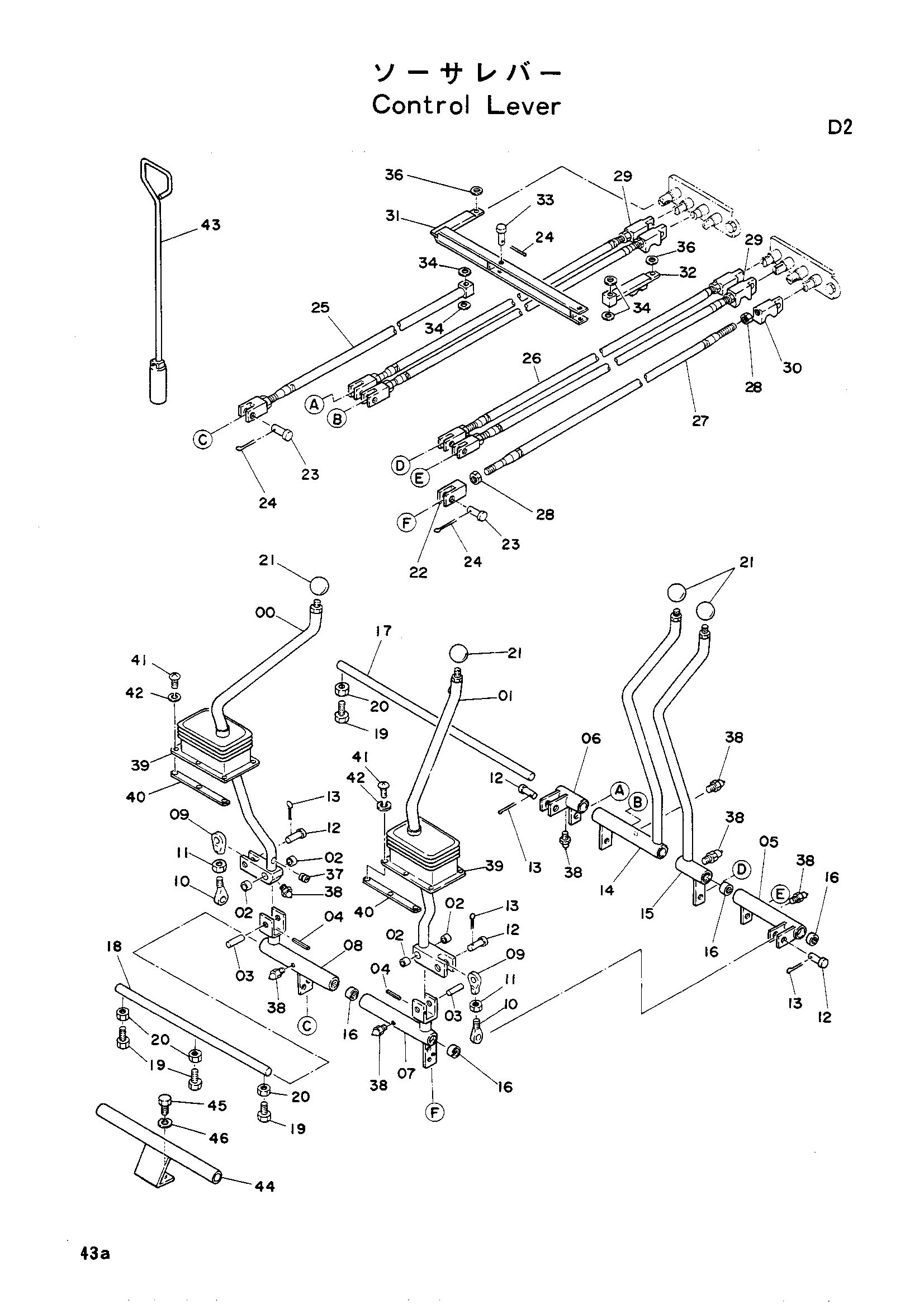

Заводская схема «Рычаг управления (прямой 2-рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7004809 | Рычаг | 1 |
| 01 | 7004807 | Рычаг | 1 |
| 02 | 4063694 | Подшипник | 4 |
| 03 | 4063688 | Палец | 2 |
| 04 | 446750 | Пружинный штифт | 2 |
| 05 | 8009837 | Рычаг | 1 |
| 06 | 8009838 | Рычаг | 1 |
| 07 | 8009839 | Рычаг | 1 |
| 08 | 8009840 | Рычаг | 1 |
| 09 | 4505510 | Концевой шток | 2 |
| 10 | 4064578 | Шарнир | 2 |
| 11 | M581210 | Гайка винг | 2 |
| 12 | 429080 | Палец | 4 |
| 13 | A763020 | Шплинт | 4 |
| 14 | 7005170 | Рычаг | 1 |
| 15 | 7005171 | Рычаг | 1 |
| 16 | 4063692 | Подшипник | 12 |
| 17 | 4068292 | Палец | 1 |
| 18 | 4068293 | Палец | 1 |
| 19 | M111028 | Болт | 6 |
| 20 | M501008 | Гайка | 6 |
| 21 | 499845 | Рукоятка | 4 |
| 22 | M981266 | Концевой вилка | 6 |
| 23 | A741232 | Палец | 6 |
| 24 | A764022 | Шплинт | 8 |
| 25 | 8010699 | Шток | 1 |
| 26 | 4072717 | Шток | 4 |
| 27 | 4072718 | Шток | 1 |
| 28 | M501210 | Гайка | 11 |
| 29 | 4072714 | Кулачок | 2 |
| 30 | 4072715 | Кулачок | 3 |
| 31 | 8010698 | Тяга | 1 |
| 32 | 9706795 | Тяга | 1 |
| 33 | 4071791 | Палец | 2 |
| 34 | A590116 | Шайба пластина | 4 |
| 36 | 4072000 | Регулировочная шайба | 2 |
| 37 | 487081 | Резиновая втулка | 1 |
| 38 | J75581 | Штуцер | 8 |
| 39 | 3009801 | Защитный чехол | 2 |
| 39 | 3012822 | Защитный чехол | 2 |
| 40 | 4063747 | Стопорная шайба | 4 |
| 41 | M430610 | Винт | 12 |
| 41 | M430613 | Винт | 12 |
| 42 | A590906 | Пружинная шайба | 12 |
| 43 | 9704517 | Блокировка поворот | 1 |
| 43 | 9707321 | Блокировка поворот | 1 |
| 44 | 9706677 | Стойка | 1 |
| 45 | M111020 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
