Трубопроводы системы смазки — HITACHI UH07-3

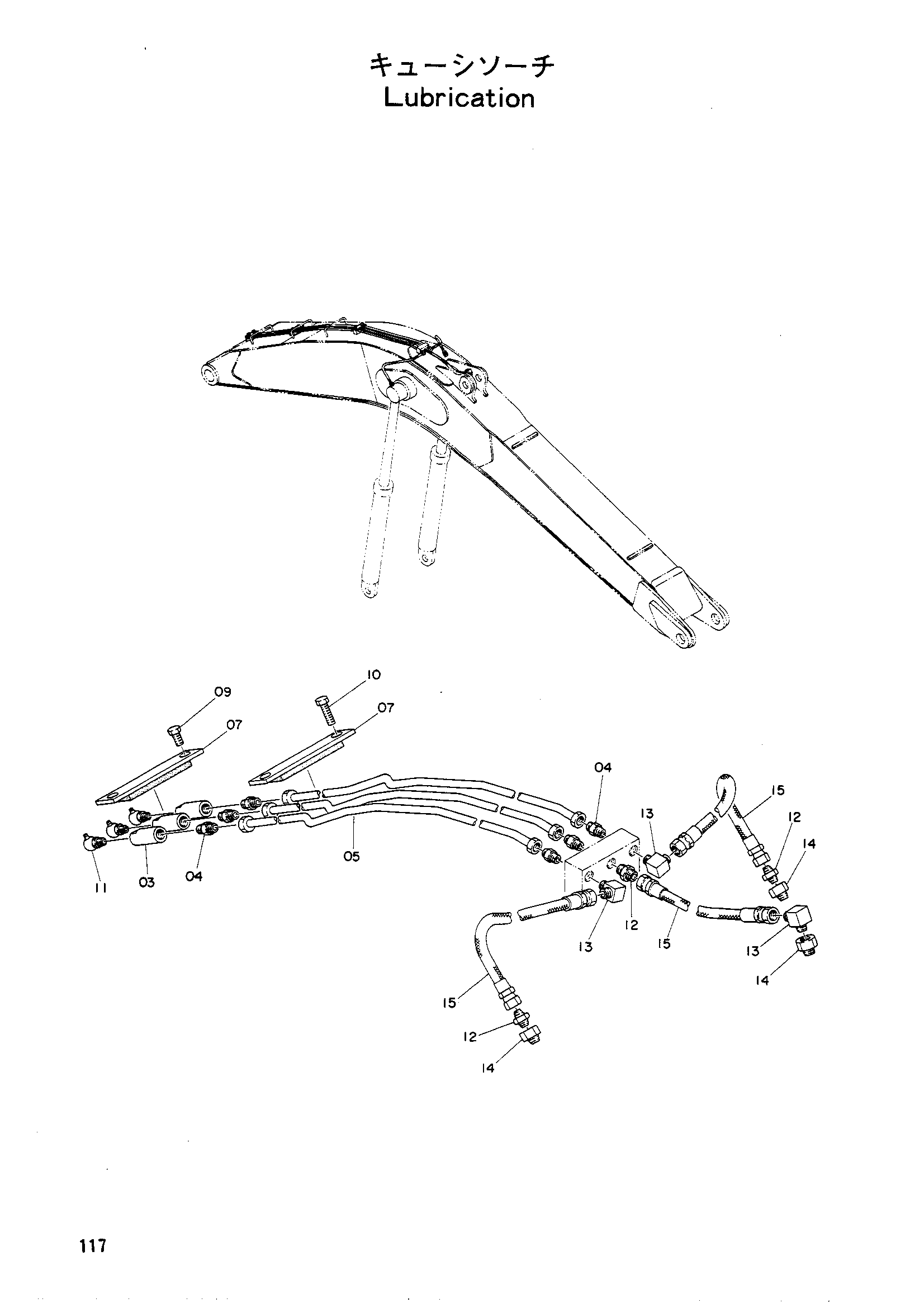

Заводская схема «Трубопроводы системы смазки» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4060162	Адаптер	3
04	4038673	Адаптер	6
05	3009091 замена: 3011274	Трубка	2
05	3011274	Трубка	2
06	3009091 замена: 3011273	Трубка	1
06	3011273	Трубка	1
07	4054024	Хомут	3
09	M111045	Болт	2
10	M111032	Болт	4
11	J75581	Штуцер	3
12	94-1301	Адаптер	3
13	94-1401	Угловой штуцер	3
14	4031492	Адаптер.с	3
15	4512113	Шланг	3

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
