Ходовой трубопроводы — HITACHI UH07-3

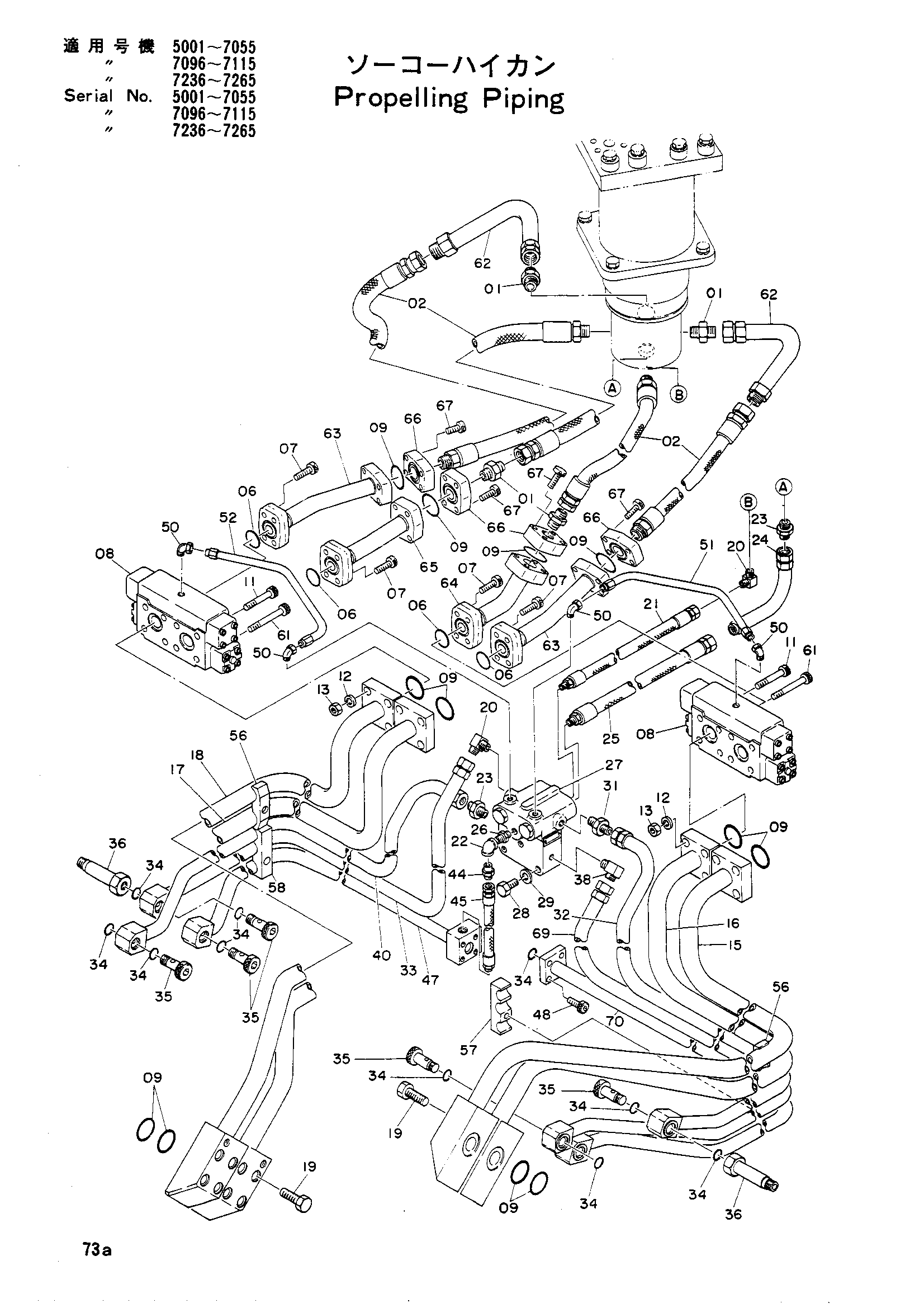

Заводская схема «Ходовой трубопроводы» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	94-1304	Адаптер	4
02	4043861	Шланг	4
06	A811030	Уплотнительное кольцо	4
07	M341036	Болт с внутренним шестигранником	16
08	4043967	Тормозной клапан	2
09	A811035	Уплотнительное кольцо	12
11	M351201	Болт	8
12	A590912	Пружинная шайба	16
13	M501210	Гайка	16
15	7002871	Трубка	1
16	7002876	Трубка	1
17	7002872	Трубка	1
18	7002875	Трубка	1
19	M341450	Болт	16
20	94-1402	Угловой штуцер	2
21	4043863	Шланг	1
22	94-0616	Угловой штуцер	1
23	94-1303	Адаптер	2
24	8006811	Трубка	1
25	4043862	Шланг	1
26	94-1702	Адаптер	1
27	4054577	Тормозной клапан	1
28	M211032	Болт	3
29	A590910	Пружинная шайба	3
31	94-1302	Адаптер	1
32	7002867	Трубка	1
33	7002868	Трубка	1
34	4506418	Уплотнительное кольцо	13
35	4055998	Болт	6
35	4513679 замена: 4055998	Болт	6
36	4032837	Адаптер	2
38	94-1403	Угловой штуцер	1
40	7002873	Трубка	1
44	4043968	Адаптер	1
45	4054444	Шланг	1
47	7002870	Трубка	1
48	M340836	Болт	4
50	4016788	Угловой штуцер	4
51	4054398	Трубка	1
52	4054399	Трубка	1
56	4053597	Хомут трубки	2
57	4054446	Хомут трубки	1
58	4054447	Хомут трубки	1
61	M351202	Болт	8
62	8008741	Трубка	2
63	8008742	Трубка	2
64	8008743	Трубка	1
65	8008744	Трубка	1
66	4052746	Фланец	4
67	M351040	Болт	16
69	7004698	Трубка	1
70	7004699	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
