Гидроцилиндр рукояти — HITACHI UH07-3

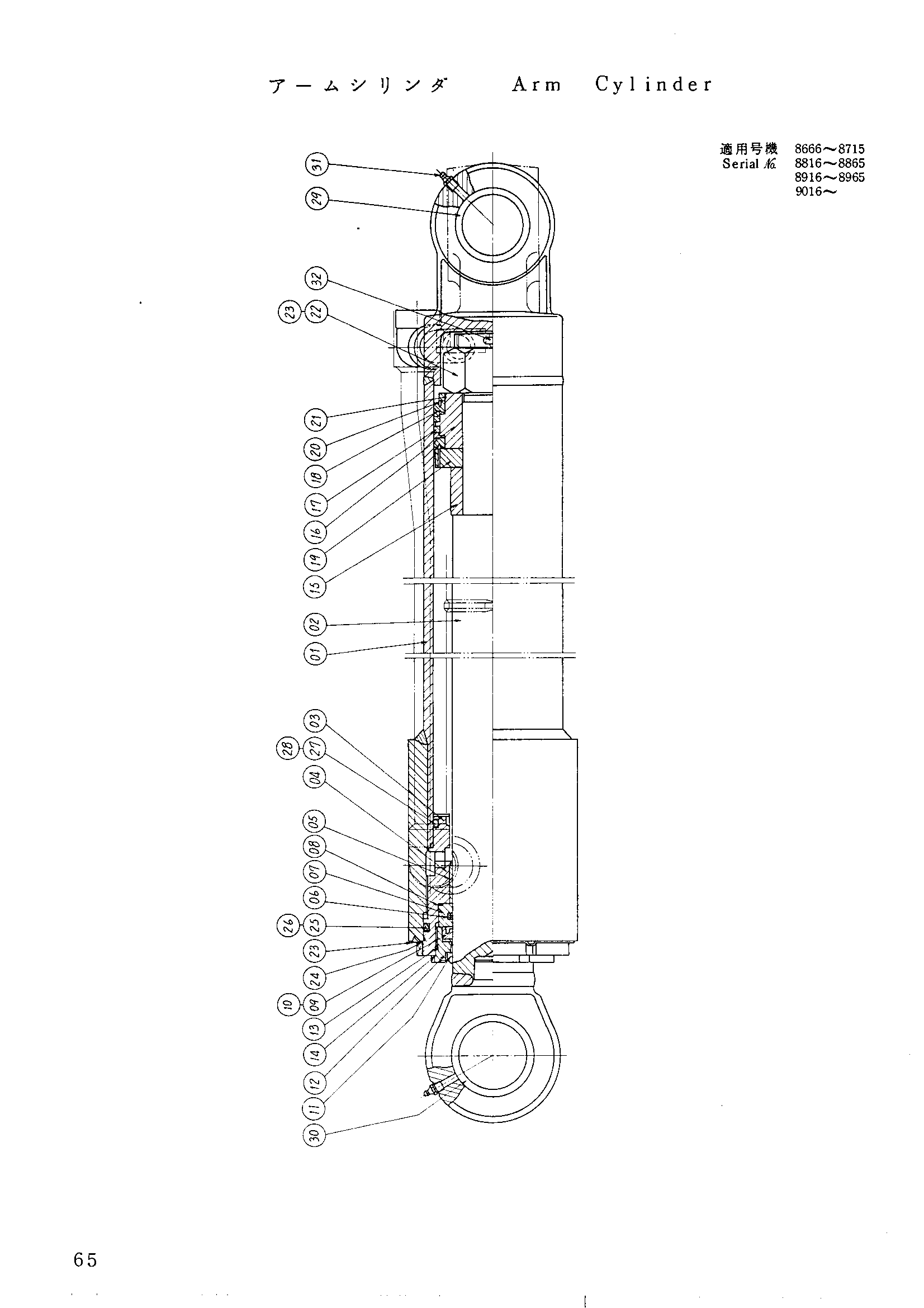

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2010883 | Гидроцилиндр рукоять | 1 | |
| 2010883 | Гидроцилиндр рукоять | 1 | |
| 2010883 | Гидроцилиндр рукоять | 1 | |
| 2010883 | Гидроцилиндр рукоять | 1 | |
| 01 | 0128801 | Труба гидроцилиндра | 1 |
| 02 | 0128802 | Шток поршня | 1 |
| 03 | 0128803 | Проставка | 1 |
| 04 | 0128804 | Головка гидроцилиндра | 1 |
| 05 | 992614 замена: K4094458 | Втулка | 1 |
| 06 | 0128603 замена: K4094458 | Опорное кольцо | 1 |
| 07 | 0128604 | Держатель | 1 |
| 08 | 0128605 замена: K4094458 | Уплотнительное кольцо | 1 |
| 09 | 0128606 замена: K4094458 | Кольцо U | 1 |
| 10 | 4505752 замена: K4094458 | Опорное кольцо | 1 |
| 11 | 0128607 замена: K4094458 | Грязесъёмное кольцо | 1 |
| 12 | 0128608 | Фиксатор | 1 |
| 13 | 0128609 замена: K4094458 | Уплотнительное кольцо | 1 |
| 14 | 0128610 замена: K4094458 | Уплотнительное кольцо | 1 |
| 15 | 0128805 | Втулка | 1 |
| 16 | 4090383 | Поршень | 1 |
| 17 | 4504586 замена: K4094458 | Поршневое кольцо | 2 |
| 18 | 0128611 замена: K4094458 | Кольцо U | 2 |
| 19 | 4090382 | Держатель у-ринг | 1 |
| 20 | 996170 | Держатель у-ринг | 1 |
| 21 | 4510850 | Ограничитель | 1 |
| 22 | 4511919 | Корончатая гайка | 1 |
| 23 | 4068625 замена: K4094458 | Стопорная шайба | 1 |
| 24 | 0128612 замена: K4094458 | Уплотнительное кольцо | 1 |
| 25 | 4068626 замена: K4094458 | Уплотнительное кольцо | 1 |
| 26 | 4510854 замена: K4094458 | Опорное кольцо | 1 |
| 27 | 4068632 замена: K4094458 | Уплотнительное кольцо | 1 |
| 28 | 4068627 замена: K4094458 | Опорное кольцо | 1 |
| 29 | 4078954 | Втулка | 1 |
| 30 | 4078953 | Втулка | 1 |
| 31 | 4009445 | Штуцер | 2 |
| 32 | 4511918 замена: K4094458 | Шплинт | 1 |
| 33 | 4514478 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
