Ходовой трансмиссия — HITACHI UH07-3

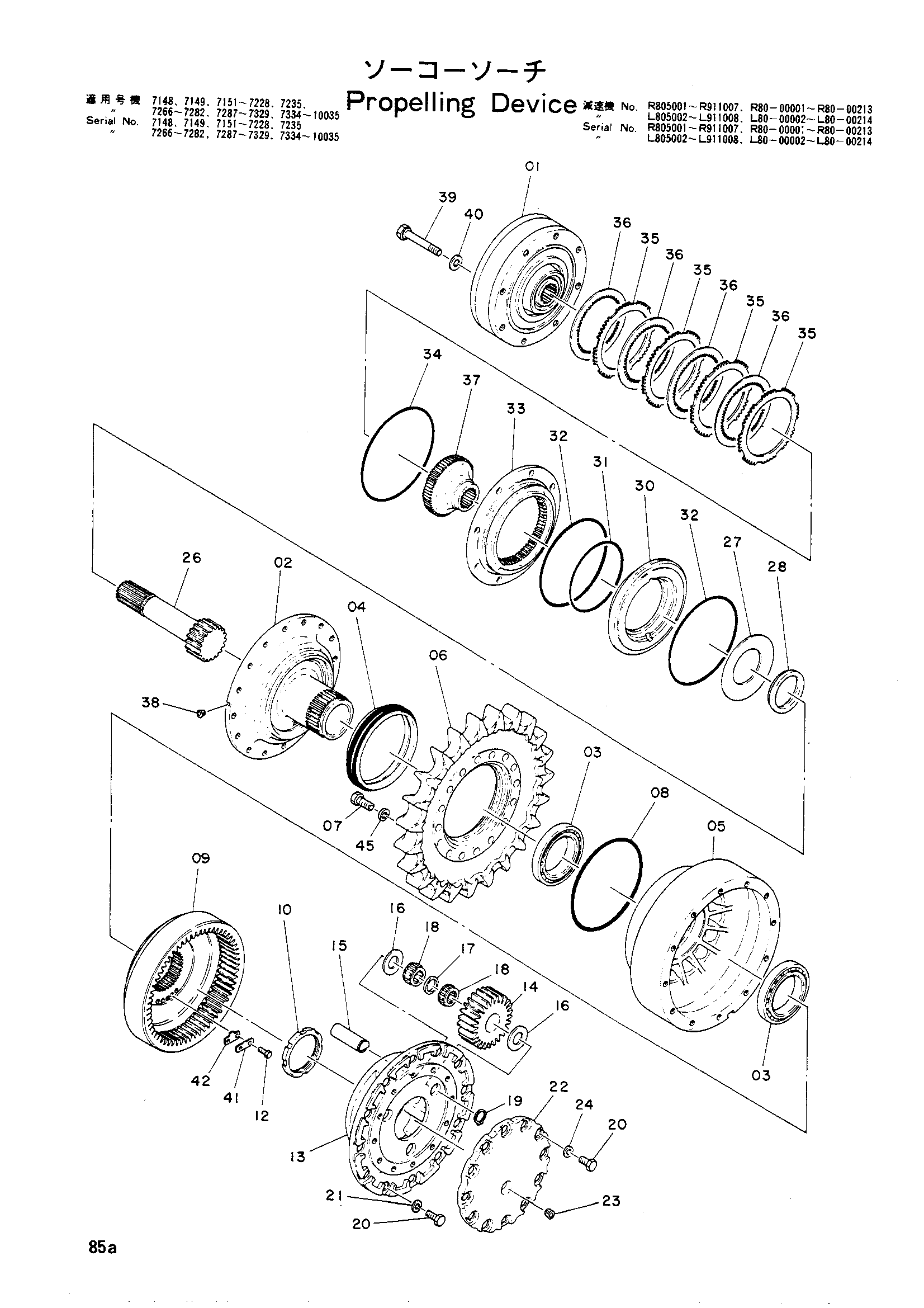

Заводская схема «Ходовой трансмиссия» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9024802	Ходовой устройство в сборе (левый)	1
	9024803	Ходовой устройство в сборе (правый)	1
01	9013760	Гидромотор	1
02	1003006	Корпус	1
03	4050914	Подшипник	2
04	4514259	Комплект уплотнений	1
05	1003007	Барабан	1
06	1001458	Звёздочка	1
07	M22056	Болт	16
07	M22056	Болт	16
07	M222050	Болт	16
07	M222050	Болт	16
08	4036314	Уплотнительное кольцо	1
09	2009236	Коронная шестерня	1
10	3012944	Гайка	1
12	M111225	Болт	2
13	1003008	Водило	1
14	3010356	Планетарная шестерня	3
15	4063316	Палец	3
16	4062857	Упорная пластина	6
17	4049523	Упорная пластина	3
18	4513638	Подшипник неедле	6
19	962002	Стопорное кольцо	3
20	M211640	Болт	24
21	A590916	Пружинная шайба	12
22	2009237	Крышка	1
23	94-2015	Пробка	1
24	4066660	Уплотнительная шайба	12
26	2006811	Вал	1
27	2005527	Диск	1
28	4055555	Проставка	1
30	3004784	Поршень	1
31	4036312	Уплотнительное кольцо	1
32	4509574	Уплотнительное кольцо	2
33	2004870	Картридж	1
34	4050457	Уплотнительное кольцо	1
35	3501288	Пластина	4
36	3502034	Пластина фрикционный	4
37	2003319	HUB	1
38	4504507	Пробка	1
39	4510577	Болт	6
40	4018545	Плоская шайба	6
41	4081026	Стопорная пластина	1
42	4081027	Пластина	1
45	A590920	Пружинная шайба	16
45	A590920	Пружинная шайба	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
