Рычаг управления (вспомогательный 2-рычаг) — HITACHI UH07-3

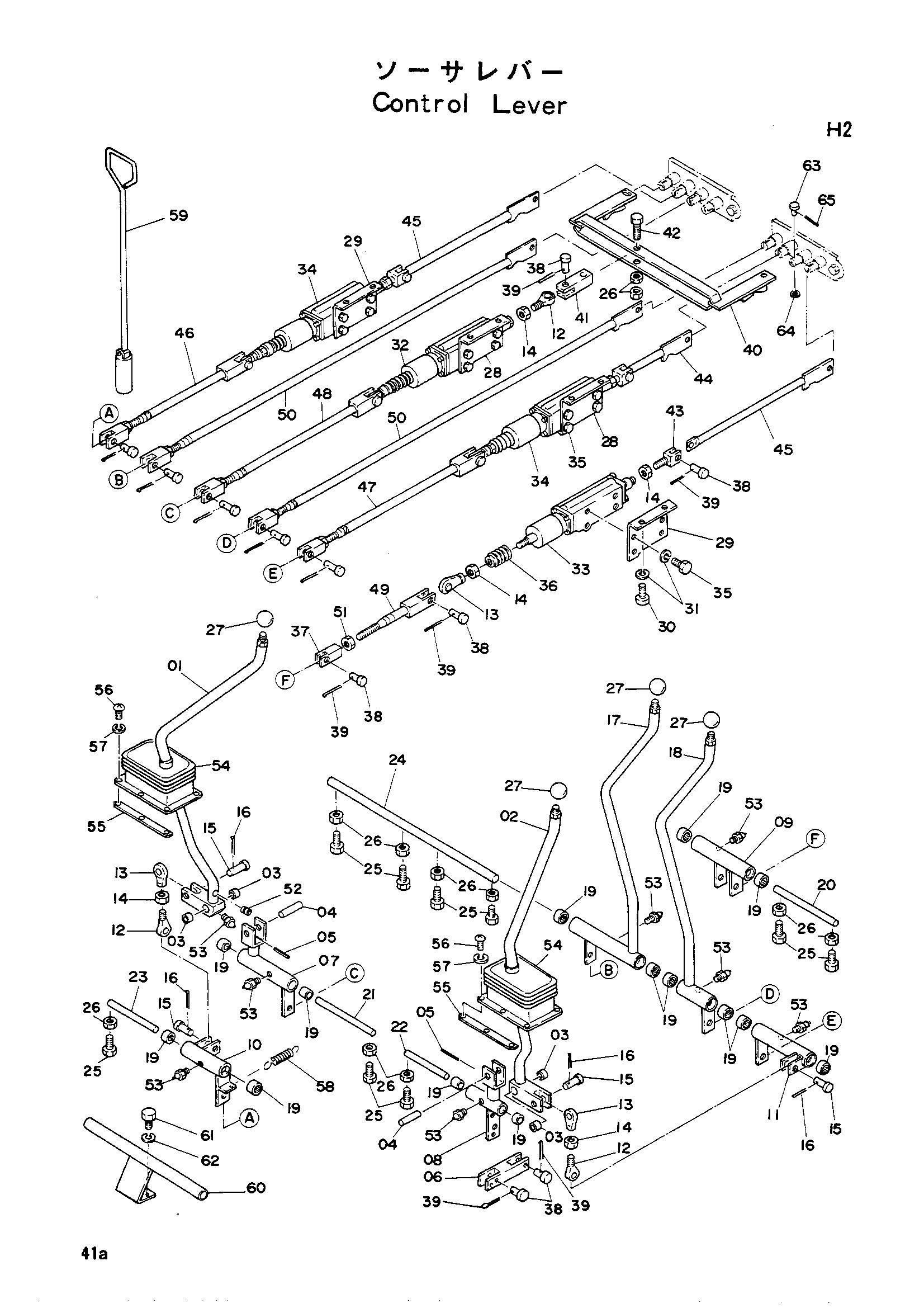

Заводская схема «Рычаг управления (вспомогательный 2-рычаг)» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7004809 | Рычаг (правый) | 1 |
| 02 | 7004807 | Рычаг (левый) | 1 |
| 03 | 4063694 | Подшипник | 4 |
| 04 | 4063688 | Палец | 2 |
| 05 | 446750 | Пружинный штифт | 2 |
| 06 | 4068256 | Концевой вилка | 1 |
| 07 | 8008977 | Рычаг (стрела) | 1 |
| 08 | 8009832 | Рычаг (поворот1) | 1 |
| 09 | 8009833 | Рычаг (поворот2) | 1 |
| 10 | 8008979 | Рычаг (ковш) | 1 |
| 11 | 8008980 | Рычаг (рукоять) | 1 |
| 12 | 4505510 | Шарнир | 3 |
| 13 | 4064578 | Шарнир | 6 |
| 14 | M581210 | Гайка | 10 |
| 15 | 429080 | Палец | 4 |
| 16 | A763020 | Шплинт | 4 |
| 17 | 7004808 | Рычаг (р-травел) | 1 |
| 18 | 7004806 | Рычаг (л-травел) | 1 |
| 19 | 4063692 | Подшипник. неедле | 14 |
| 20 | 4068257 | Палец | 1 |
| 21 | 4064579 | Палец | 1 |
| 22 | 4064580 | Палец | 1 |
| 23 | 4064581 | Палец | 1 |
| 24 | 4064582 | Палец | 1 |
| 25 | M111028 | Болт | 12 |
| 26 | M501008 | Гайка | 14 |
| 27 | 499845 | Рукоятка | 4 |
| 28 | 4064583 | Кронштейн | 2 |
| 29 | 4064584 | Кронштейн | 2 |
| 30 | M111016 | Болт | 8 |
| 31 | A590910 | Пружинная шайба | 24 |
| 32 | 9021109 | Клапан вспомогательный (стрела) | 1 |
| 33 | 9020452 | Клапан вспомогательный (поворот) | 1 |
| 34 | 9019273 | Клапан вспомогательный (рукоять ковш) | 2 |
| 35 | M211022 | Болт | 16 |
| 36 | 4056477 замена: 4072030 | Защитный чехол | 4 |
| 36 | 4072030 | Защитный чехол | 4 |
| 37 | M981266 | Концевой вилка | 6 |
| 38 | A741232 | Палец | 16 |
| 39 | A764020 замена: A764022 | Шплинт | 16 |
| 39 | A764022 | Шплинт | 16 |
| 40 | 8008982 | Тяга | 1 |
| 41 | 4054179 | Концевой фолк | 1 |
| 42 | M111071 | Болт | 1 |
| 43 | 4064585 | Соединение | 3 |
| 44 | 9705638 | Шток(рукоять) | 1 |
| 45 | 9705639 | Шток(ковш) | 2 |
| 46 | 9705821 | Шток(ковш) | 1 |
| 47 | 9705820 | Шток(рукоять) | 1 |
| 48 | 9705819 | Шток(стрела) | 1 |
| 49 | 9706106 | Шток(поворот) | 1 |
| 50 | 9705640 | Шток(ход) | 2 |
| 51 | M501210 | Гайка | 6 |
| 52 | 487081 | Резиновая втулка | 1 |
| 53 | J75581 | Штуцер | 9 |
| 54 | 3009801 | Защитный чехол | 2 |
| 55 | 4063747 | Шайба | 4 |
| 56 | M430610 | Болт | 12 |
| 57 | A590906 | Пружинная шайба | 12 |
| 58 | 4069727 | Пружина | 2 |
| 59 | 9704517 | Блокировка поворот | 1 |
| 59 | 9707321 | Блокировка поворот | 1 |
| 60 | 9706677 | Стойка | 1 |
| 61 | M111020 | Болт | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 63 | 990922 | Палец | 7 |
| 64 | 992407 | Шайба | 7 |
| 65 | 990923 | Палец | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
