Бак — HITACHI UH07-3

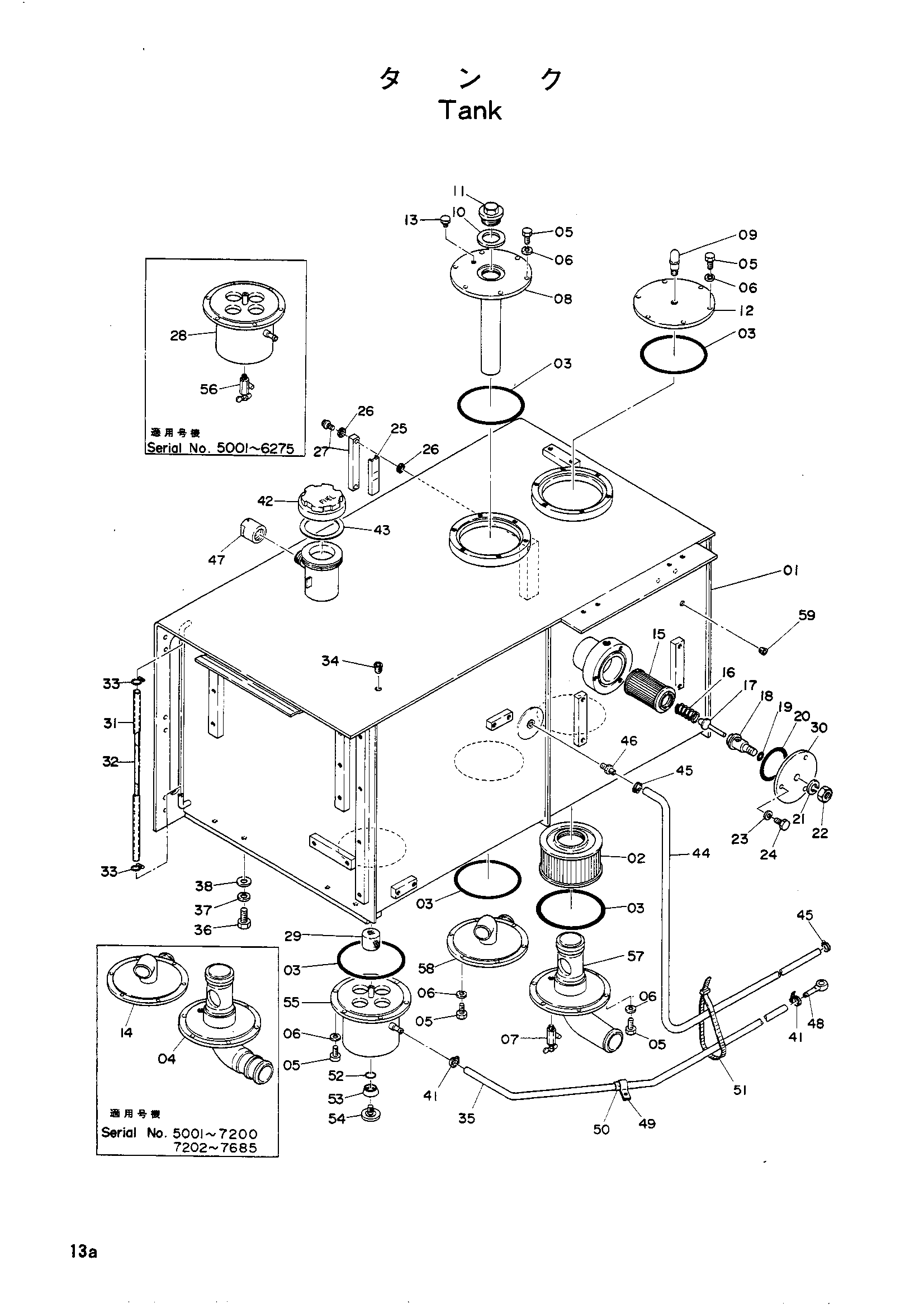

Заводская схема «Бак» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000374 | Бак | 1 |
| 02 | 3501403 | Всасывающий фильтр | 1 |
| 03 | A810165 | Уплотнительное кольцо | 5 |
| 04 | 8004869 | Всасывающая трубка | 1 |
| 04 | 8004869 | Всасывающая трубка | 1 |
| 05 | M111025 | Болт | 30 |
| 06 | A590910 | Пружинная шайба | 30 |
| 07 | 4094354 | Кран | 1 |
| 07 | 4508050 | Кран | 1 |
| 08 | 8006807 замена: 447483 | Крышка | 1 |
| 08 | 8006807 замена: 8007203 | Крышка | 1 |
| 08 | 8007203 | Крышка | 1 |
| 09 | 987042 | Клапан защитный | 1 |
| 10 | 449916 | Манжета | 1 |
| 11 | 4513411 | Пробка | 1 |
| 12 | 4012971 замена: 4056216 | Фланец | 1 |
| 12 | 4056216 | Крышка | 1 |
| 13 | 4036952 замена: 8006807 | Пробка | 1 |
| 13 | 4036952 замена: 447483 | Пробка | 1 |
| 13 | 447483 | Пробка | 1 |
| 14 | 8004868 | Крышка | 1 |
| 14 | 8004868 | Крышка | 1 |
| 15 | 3006953 замена: 3008679 | Фильтрующий элемент | 1 |
| 15 | 3006953 замена: 3008679 | Фильтрующий элемент | 1 |
| 15 | 3008679 | Фильтрующий элемент | 1 |
| 15 | 3008679 | Фильтрующий элемент | 1 |
| 16 | 443466 | Пружина | 1 |
| 17 | 438814 | Клапан | 1 |
| 18 | 4003844 | Сиденье клапан | 1 |
| 19 | 954493 | Уплотнительное кольцо | 1 |
| 20 | A810085 | Уплотнительное кольцо | 1 |
| 21 | A590918 | Пружинная шайба | 1 |
| 22 | M501815 | Гайка | 1 |
| 23 | A590912 | Пружинная шайба | 3 |
| 24 | M111225 | Болт | 3 |
| 25 | 488375 замена: 3007616 | Указатель уровня | 1 |
| 26 | 449558 | Уплотнительная шайба | 4 |
| 27 | 3007616 | Указатель | 1 |
| 27 | 4510758 | Пластина указатель | 1 |
| 27 | 8016441 | Указатель уровня | 1 |
| 28 | 8004870 замена: 453142 | Поккет | 1 |
| 28 | 8004870 замена: 453143 | Поккет | 1 |
| 28 | 8004870 замена: 7006279 | Поккет | 1 |
| 28 | 8004870 замена: 954495 | Поккет | 1 |
| 29 | 499682 | Фильтр | 1 |
| 30 | 4048421 | Крышка | 1 |
| 31 | 4054972 | Шланг | 1 |
| 32 | 4036348 | Скале | 1 |
| 33 | 4508575 | Хомут шланга | 2 |
| 33 | 4513737 замена: 4508575 | Хомут | 2 |
| 34 | 94-2012 | Пробка | 1 |
| 35 | 4055373 замена: 4071148 | Шланг | 1 |
| 35 | 4071148 | Шланг | 1 |
| 36 | M111636 | Болт | 8 |
| 37 | A590916 | Пружинная шайба | 8 |
| 38 | A590116 | Пружинная шайба | 8 |
| 41 | 4514700 | Хомут шланга | 4 |
| 42 | 3008283 | Колпачок | 1 |
| 43 | 4059616 | Манжета | 1 |
| 44 | 4064003 | Шланг | 1 |
| 45 | 4036922 замена: D910561 | Зажим | 2 |
| 45 | D910561 | Зажим | 2 |
| 46 | 486702 | Адаптер | 1 |
| 47 | 4063710 | Колпачок | 1 |
| 48 | 4053152 | Трубка топливный | 1 |
| 49 | 499317 | Зажим | 1 |
| 50 | 929040 | Куссхион | 1 |
| 51 | 4055312 | Зажим | 3 |
| 52 | 954495 | Уплотнительное кольцо | 1 |
| 53 | 453143 | Манжета | 1 |
| 54 | 453142 | Пробка дренажный | 1 |
| 55 | 7006279 | Поккет | 1 |
| 56 | 4508050 замена: 4094354 | Кран | 1 |
| 57 | 8012697 | Всасывающая трубка | 1 |
| 57 | 8012697 | Всасывающая трубка | 1 |
| 58 | 8012696 | Крышка | 1 |
| 58 | 8012696 | Крышка | 1 |
| 59 | 94-2011 | Пробка (H2) | 1 |
| 59 | 94-2011 | Пробка (H4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
