Трубопроводы системы смазки <сверхдлинный удлинённый> — HITACHI UH07-3

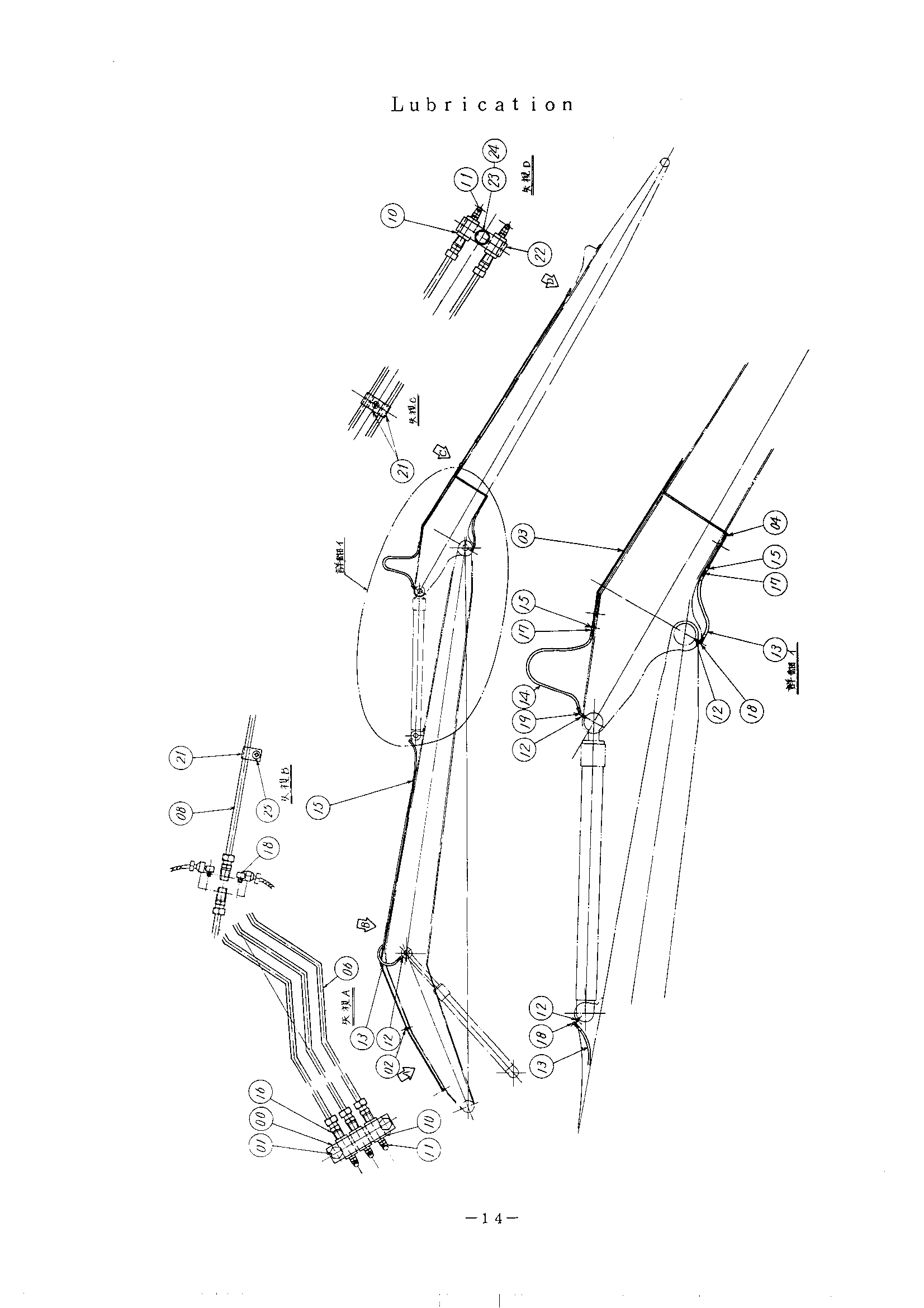

Заводская схема «Трубопроводы системы смазки <сверхдлинный удлинённый>» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4054024 | Хомут | 2 |
| 01 | M111045 | Болт | 2 |
| 02 | M111032 | Болт | 2 |
| 03 | 3014456 | Трубка | 1 |
| 04 | 3014457 | Трубка | 1 |
| 06 | 3014455 | Трубка | 3 |
| 10 | 4060162 | Адаптер | 5 |
| 11 | J75581 | Штуцер | 5 |
| 12 | 4031492 | Адаптер.с | 5 |
| 13 | 4512113 | Шланг | 4 |
| 14 | 4043584 | Резиновый шланг | 1 |
| 15 | J70082 | Разъём | 3 |
| 16 | 4038673 | Адаптер | 12 |
| 17 | 94-1301 | Адаптер | 5 |
| 18 | 94-1401 | Угловой штуцер | 4 |
| 19 | 94-1501 | Угловой штуцер | 1 |
| 21 | 4000854 | Зажим | 8 |
| 22 | 4053593 | Зажим | 1 |
| 23 | M111040 | Болт | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 25 | M430610 | Винт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
