Рукоять — HITACHI UH07-3

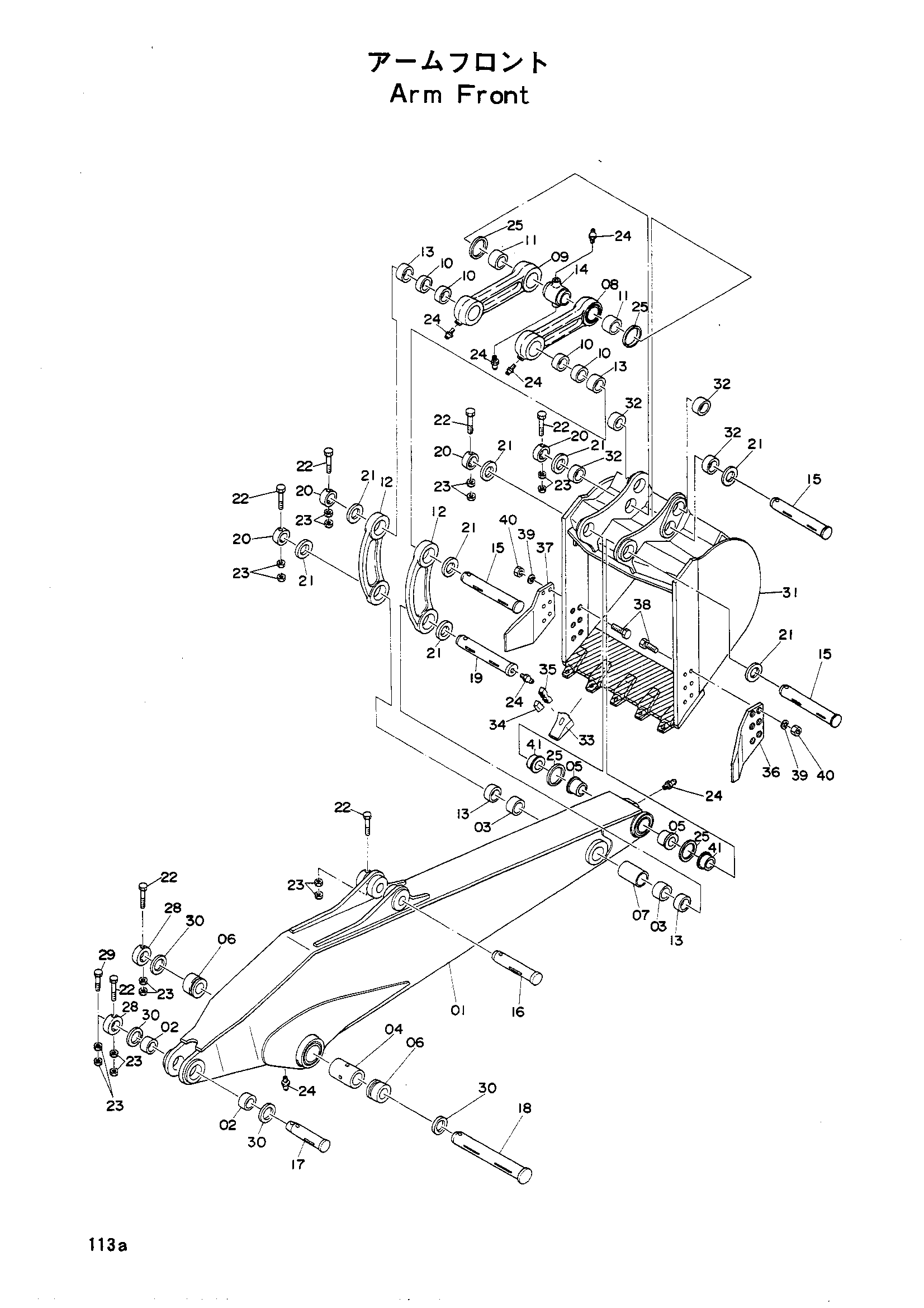

Заводская схема «Рукоять» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6002011	Рукоять	1
01	6002034	Рукоять	1
01-07	9018306	Укороченный рукоять в сборе	1
01-07	9018477	Удлинённый рукоять в сборе	1
02	4513574	Втулка	2
03	495372	Втулка	2
04	4513511	Проставка	1
05	4062745	Втулка	2
06	3502449	Втулка	2
07	494632	Проставка	1
08	2006527	Тяга A (правый)	1
08,10,11	9018475	Тяга A в сборе (правый)	1
09	2006526	Тяга A (левый)	1
09,10,11	9018474	Тяга A в сборе (правый)	1
10	495369	Втулка	4
11	495372	Втулка	2
12	3009515	Тяга B в сборе	2
12,13	9018476	Тяга B	2
13	495371	Втулка	4
14	8004011	Дистанке деталь	1
15	3008360	Палец	3
16	3007527	Палец	1
17	3008037	Палец	1
18	3502719	Палец	1
19	3502717	Палец	1
20	4505597	Ограничитель	4
21	494621	Шайба	8
22	M121602	Болт	7
23	M511613	Гайка	16
24	J75481	Штуцер	7
25	4501961	Уплотнение	4
28	4505596	Ограничитель	2
29	M121601	Болт	1
30	494622	Шайба	4
31	6002022	Ковш	1
31-41	9018344	Ковш обратная лопата	1
32	495371	Втулка	4
33	4501626	Наконечник	5
34	4501625	Стопорный палец	5
35	4501627	Стопорный палец	5
36	3500640 замена: 2011131	Резец боковой (правый)	1
37	3500639 замена: 2011130	Резец боковой (левый)	1
38	M122263	Болт	12
39	A590922	Пружинная шайба	12
40	M512218	Гайка	12
41	4062041	Втулка	2
42	7005003	LIP	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
