Гидролинии рабочего оборудования — HITACHI UH07-3

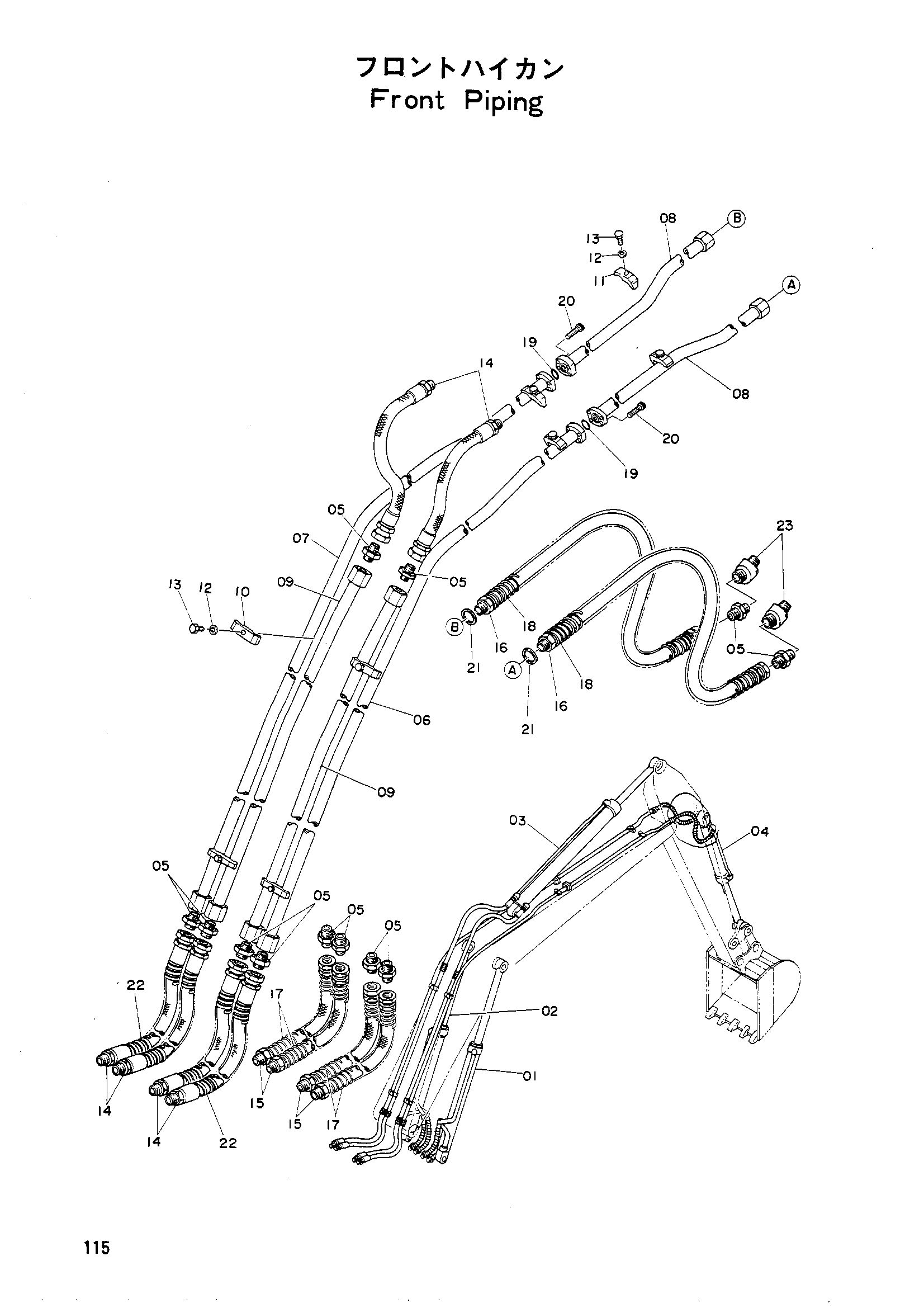

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH07-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2007183 замена: 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2007183 замена: 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2007183 замена: 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2007183 замена: 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2007183 замена: 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2007183 замена: 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2009166 замена: 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2010276 замена: 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 01 | 2010881 | Гидроцилиндр стрела (правый) | 1 |
| 02 | 2007184 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2007184 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2007184 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2007184 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2007184 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2007184 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2009167 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2010277 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2010882 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2010882 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2010882 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 02 | 2010882 замена: 2010882 | Гидроцилиндр стрела (левый) | 1 |
| 03 | 2010275 замена: 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 2010278 замена: 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 2010278 замена: 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 2010278 замена: 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 2010278 замена: 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 2010278 замена: 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 2010883 | Гидроцилиндр рукоять | 1 |
| 03 | 4055054 замена: 2010883 | Гидроцилиндр рукоять | 1 |
| 04 | 2010300 | Гидроцилиндр ковш | 1 |
| 04 | 4055055 замена: 2010300 | Гидроцилиндр ковш | 1 |
| 05 | 94-1304 | Адаптер | 12 |
| 06 | 8006944 | Трубка | 1 |
| 07 | 8006943 | Трубка | 1 |
| 08 | 8006945 | Трубка | 2 |
| 09 | 8006946 | Трубка | 2 |
| 10 | 4053596 | Хомут трубки | 4 |
| 11 | 4053595 | Хомут трубки | 4 |
| 12 | A590912 | Пружинная шайба | 8 |
| 13 | M111256 | Болт | 8 |
| 14 | 4055057 | Шланг | 6 |
| 15 | 4055056 | Шланг | 4 |
| 16 | 4055058 | Шланг | 2 |
| 16 | 4064688 | Шланг | 2 |
| 17 | 4053613 | Защитный кожух | 4 |
| 18 | 4053610 | Защитный кожух | 2 |
| 18 | 4056329 | Защитный кожух | 2 |
| 19 | A811030 | Уплотнительное кольцо | 2 |
| 20 | M351040 | Болт | 8 |
| 21 | 4061743 | Шайба | 2 |
| 22 | 4505046 | Защитный кожух | 4 |
| 23 | 4068027 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
